C5HG33F1 - 307

IRROTUS - KIINNITYS KENNO

1 - ERIKOISTYÖKALUT

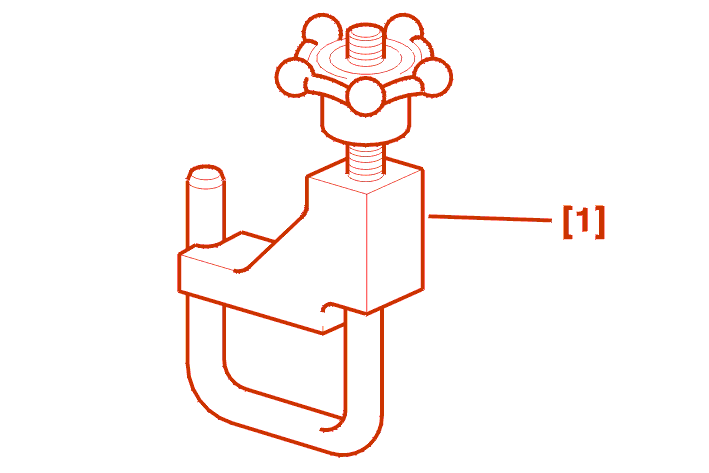

[1] letkupihdit (-).1512 .

2 - IRROTUS

{{n11943}} deposer la sonde aerotherme .

Irrota :

• verhous (1) kojelaudan alla
• kiinnitykset (2)
• konsolin (3) levy
• varustus (4) vetämällä se irti alaspäin

MOOTTORI DW10TD MOOTTORI DW10ATED

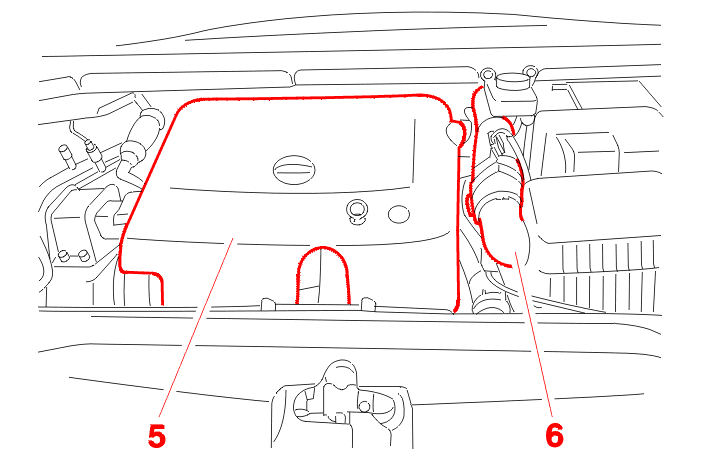

Irrota suoja (5) .

MOOTTORI DW10TD MOOTTORI DW10ATED MOOTTORI TU5JP4

Irrota ilmakanava (6) .

KAIKKI TYYPIT

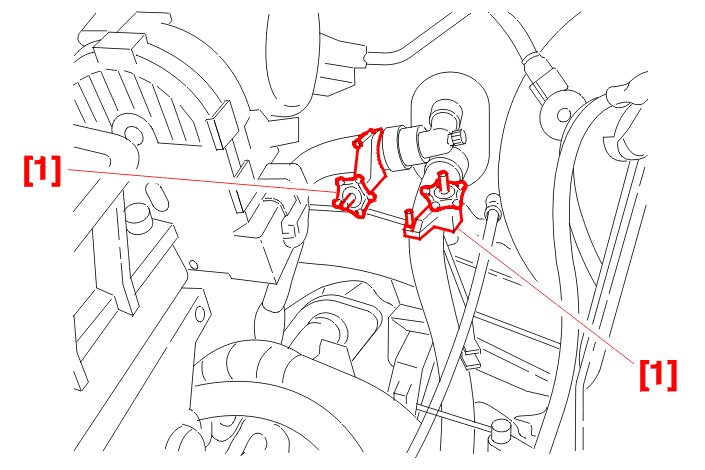

Laita paikoilleen letkun puristimet [1] .

Irrota kiinnitykset (7) - (8) .

Aseta astia kennon liittimien alle .

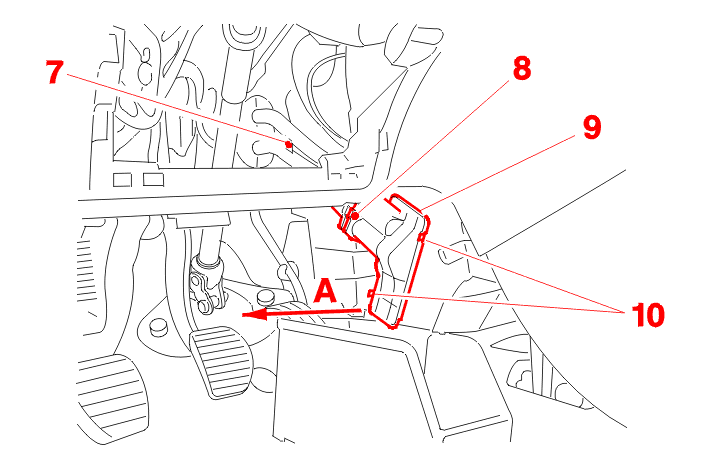

{{N11944}} sortir l'aérotherme (9), suivant (A), en écartant les pattes (10) .

HUOM : {{n11945}} en sortant l'aerotherme de son logement, les tuyaux d'entree et de sortie d'eau vont naturellement se desaccoupler .

Irrota kenno .

3 - KIINNITYS

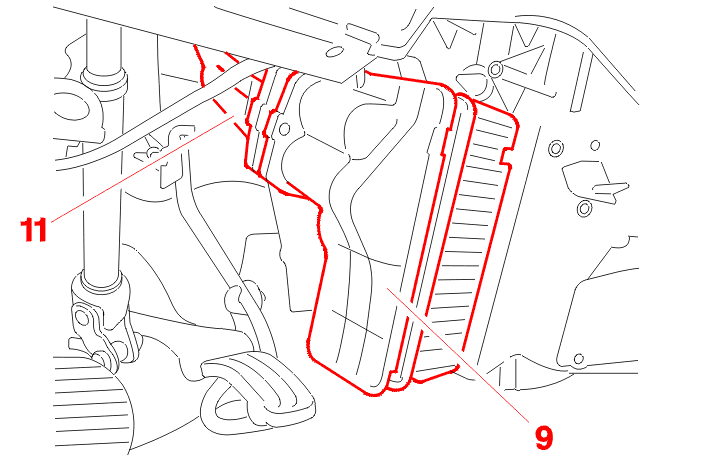

{{N11946}} engager partiellement l'aérotherme (9) dans son logement .

{{N11947}} accoupler les tuyaux (11) d'entrée et de sortie d'eau et positionner l'aérotherme à fond .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

{{n11948}} reposer la sonde aerotherme .

{{N11949}} faire l'appoint du liquide de refroidissement :

• moottorit TU3JP - TU5JP4
• moottori EW10J4
• moottorit DW10TD - DW10ATED

Kokeile toimintaa .
