C5HG37F1 - 307

IRROTUS - KIINNITYS KOSTEUDENPOISTOPANOS

EHDOTTOMASTI : ennen mitään toimenpiteitä ilmastointipiirissä, noudata noudatettavia varotoimenpiteitä .

1 - ERIKOISTYÖKALUT

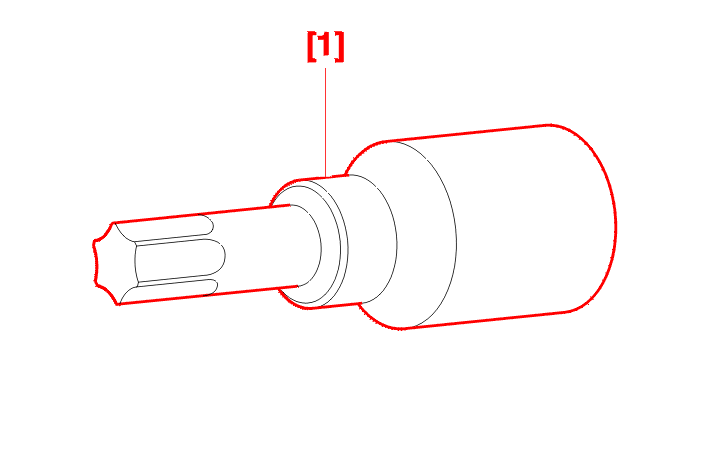

[1] Liitoskappale (Torx) .

2 - IRROTUS

tyhjennä ilmastoinnin piiri .

Irrota :

• ilmansuodattimen kotelo (1)
• {{n11373}} les vis de fixation de cassette de refroidissement (2)
• hakaset (3)
• iinnityspulttia (4)

{{N11374}} basculer l'ensemble radiateur/condenseur .

EHDOTTOMASTI : {{n11375}} avant tout demontage, nettoyer la zone de jonction embase/bouteille a l'air comprime ou au jet d'eau ; essuyer, secher la bouteille et l'embase pour eviter l'introduction de gouttes d'eau dans le circuit de climatisation .

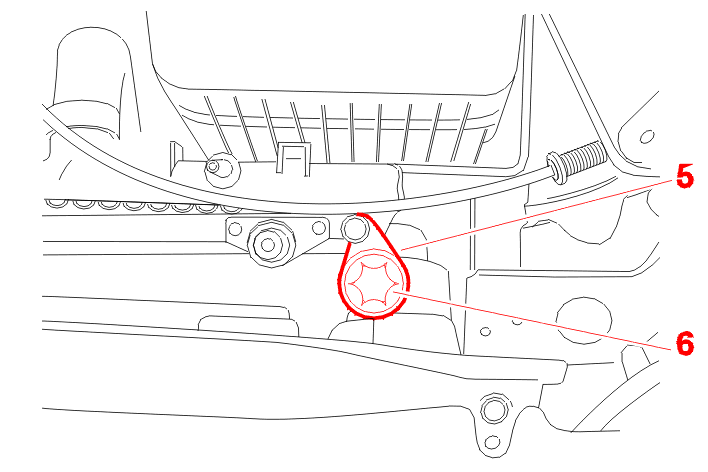

{{N11376}} desserrer la vis du frein (5) de la cartouche déshydratrice .

{{N11377}} sortir le frein en le faisant coulisser vers le haut .

{{N11378}} dévisser la cartouche (6) à l'aide de l'outil [1] .

EHDOTTOMASTI : {{n11379}} prendre garde que rien ne tombe dans l'embase de la bouteille .

{{N11380}} graisser le filetage de la cartouche .

Kiristä :

• {{n11381}} la cartouche a 13 m.dan
• {{n11382}} la vis du frein a 2 m.dan

3 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Voitele tulpan tiivisteet kompressoriöljyllä .

täytä jäähdytysnestettä .

Tarkista ilmastointipiirin toiminta .
