B3CG0VK1 - 307

QUITAR - PONER MANGUETA DELANTERA

1 - UTILLAJE ESPECIAL

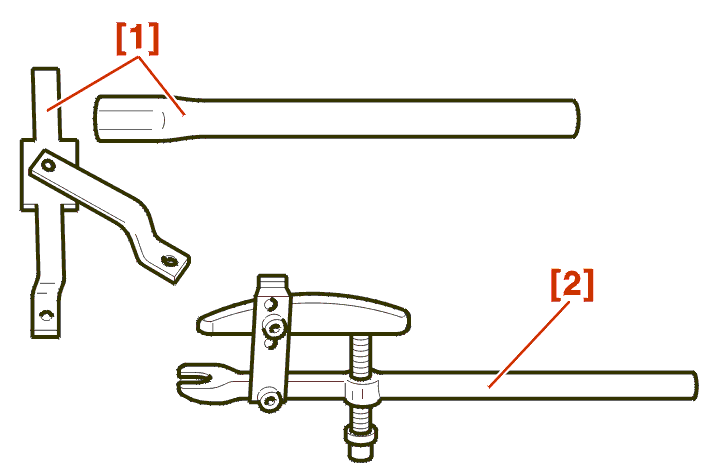

[1] Útil de inmovilización del buje (-).0606AY .

[2] Extractor de rodamiento de mangueta (-).0709 .

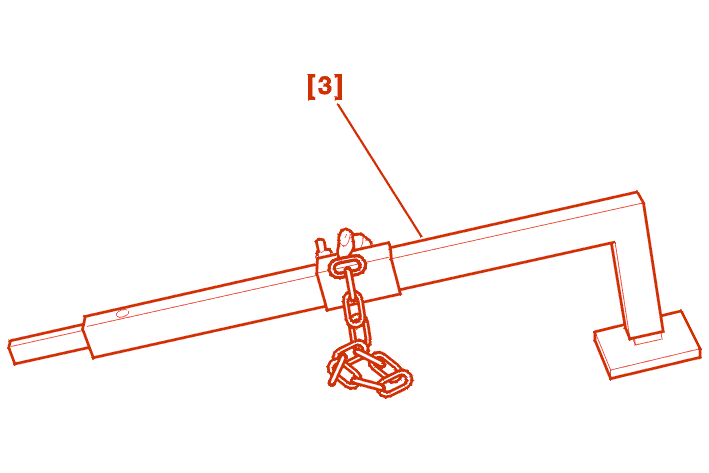

[3] Palanca de desacoplamiento de las rótulas de mangueta (-).0622 .

2 - QUITAR

Poner el vehículo sobre puente elevador .

Aflojar los tornillos de rueda .

Levantar y calzar el vehículo con las ruedas delanteras colgando .

Quitar la rueda .

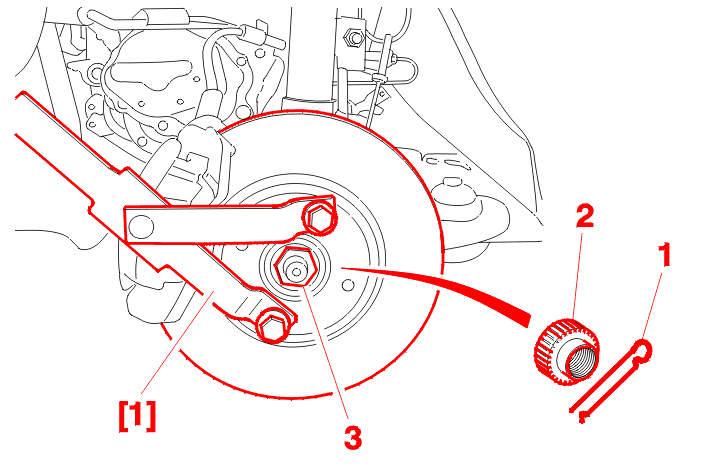

Desmontar el pasador (1) y la pista (2) .

Con el útil [1], inmovilizar en rotación el buje .

Aflojar la tuerca de transmisión (3) .

ATENCIÓN : no frenar para apretar la tuerca ; se corre el riesgo de cortar el tornillo de fijación del disco de freno en el buje .

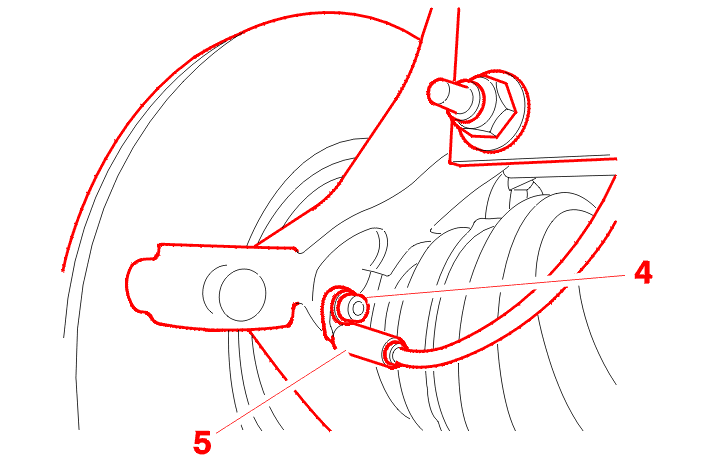

Quitar :

• el tornillo (4)
• el captador de rueda (5)

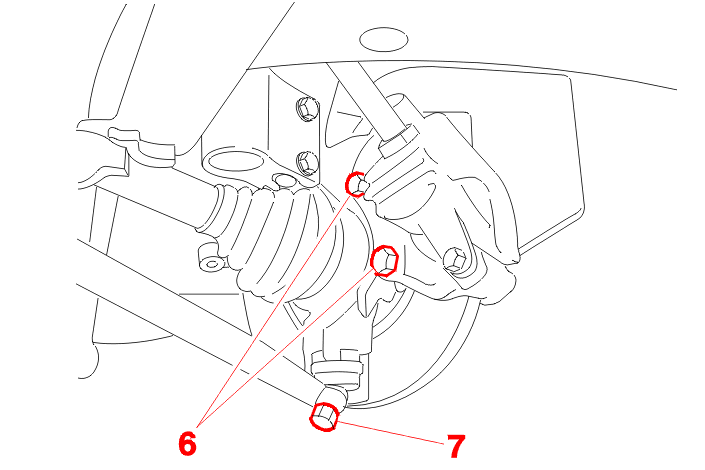

Quitar :

• los tornillos de fijación (6) de la pinza, y dejarla collgando
• el disco de freno
• la tuerca (7)

Extraer el triángulo de la mangueta con el útil [2] .

Sacar el triángulo de mangueta con el útil [3] .

ATENCIÓN : durante la intervención, tener cuidado en no deteriorar el protector de rótula de mangueta .

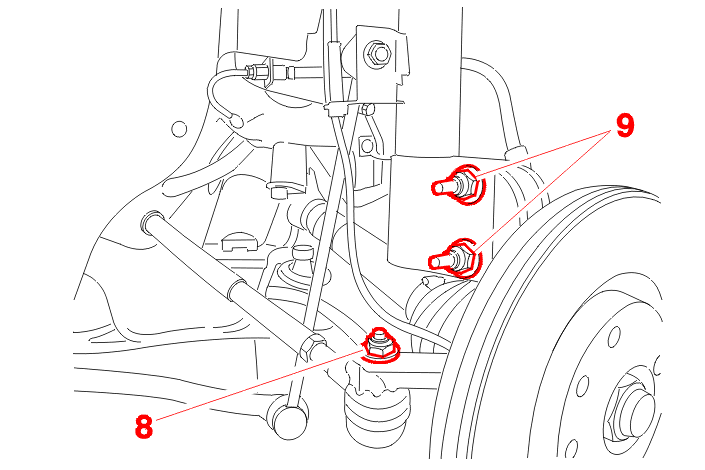

Quitar la tuerca (8) .

Desacoplar la mangueta y la bieleta de dirección .

Quitar los bulones de fijación (9) .

Dejar la transmisión colgando .

Desmontar la mangueta sujetando la transmisión para no sacarla del diferencial .

3 - PONER

ATENCIÓN : si las transmisiones se han quitado o aflojado no desplazar el vehículo con el fin de evitar el deterioro del rodamiento .

Proceder en orden inverso a las operaciones de quitar .

Sustituir las tuercas NYLSTOP por otras nuevas .

Sustituir los tornillos de fijación de pinza por tronillos nuevos (pre-untados de freno rosca) .

3 - 1 - PARES DE APRIETE

Tuerca de rótula de dirección 5 m.daN .

Fijación mangueta/elemento portador 9 m.daN .

Fijación captador de rueda 0.9 m.daN .

Tuerca de transmisión 32.5 m.daN .

Fijación pinza/mangueta 10.5 m.daN .

Fijación mangueta/triángulo 5 m.daN .

Tornillos de fijación del disco 1 m.daN .
