C4BG1GF1 - 307

QUITAR - PONER GUARNECIDOS DE PORTÓN

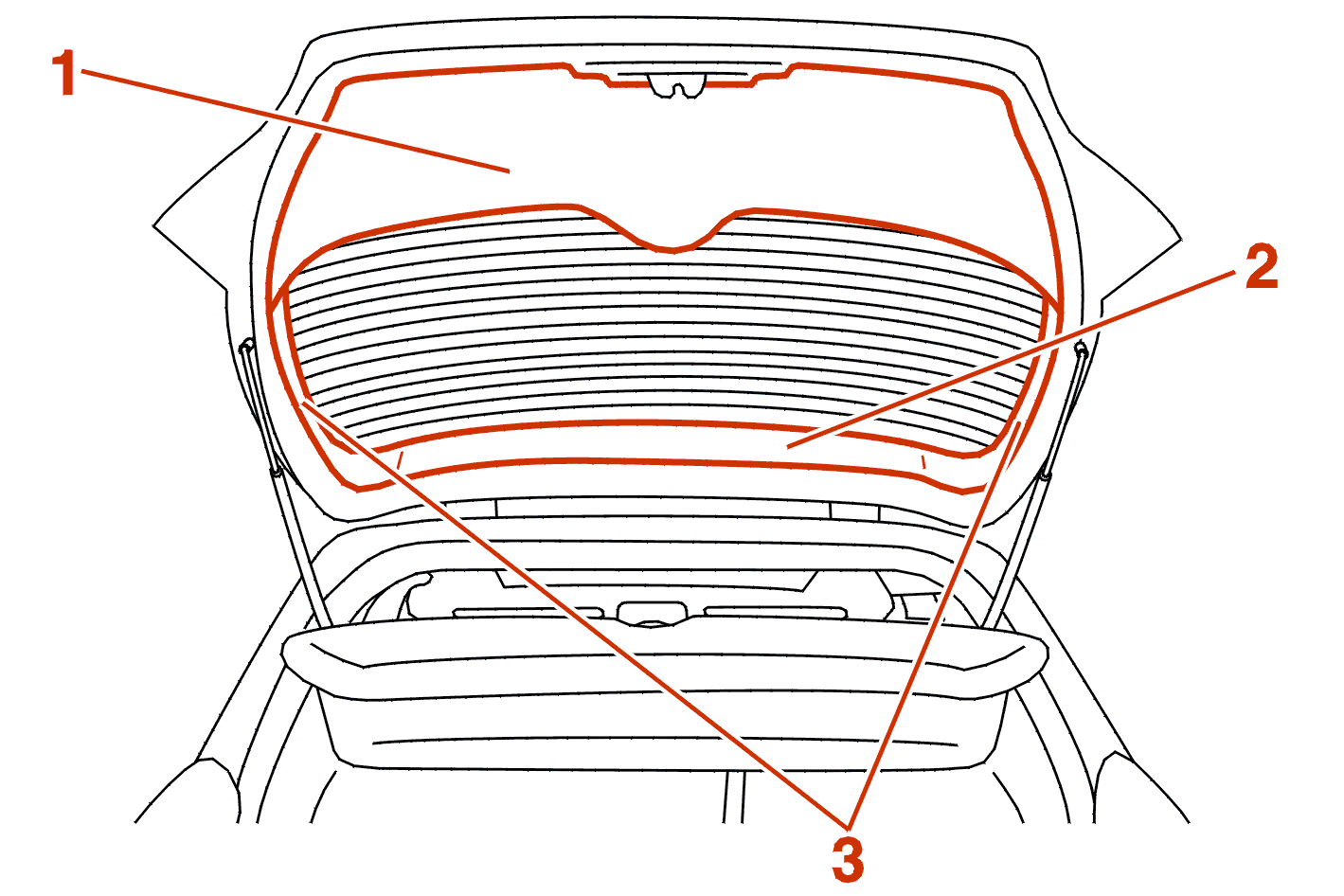

(1) Guarnecido inferior de protón trasero .

(2) Guarnecido central superior de portón trasero .

(3) Guarnecido lateral superior de portón trasero .

1 - QUITAR

1 - 1 - GUARNECIDO INFERIOR DE PROTÓN TRASERO

Desmontar el guarnecido inferior (1) desgrapando primeramente y tirando de las empuñaduras, después continuar de desgrapar el guarnecido sin forzar demasiado con el fin de no romper las grapas .

1 - 2 - GUARNECIDO CENTRAL SUPERIOR DE PORTÓN TRASERO

Desmontar el guarnecido central superior (2) desgrapando primeramente un lado y después continuar sin forzar demasiado para no romper las grapas .

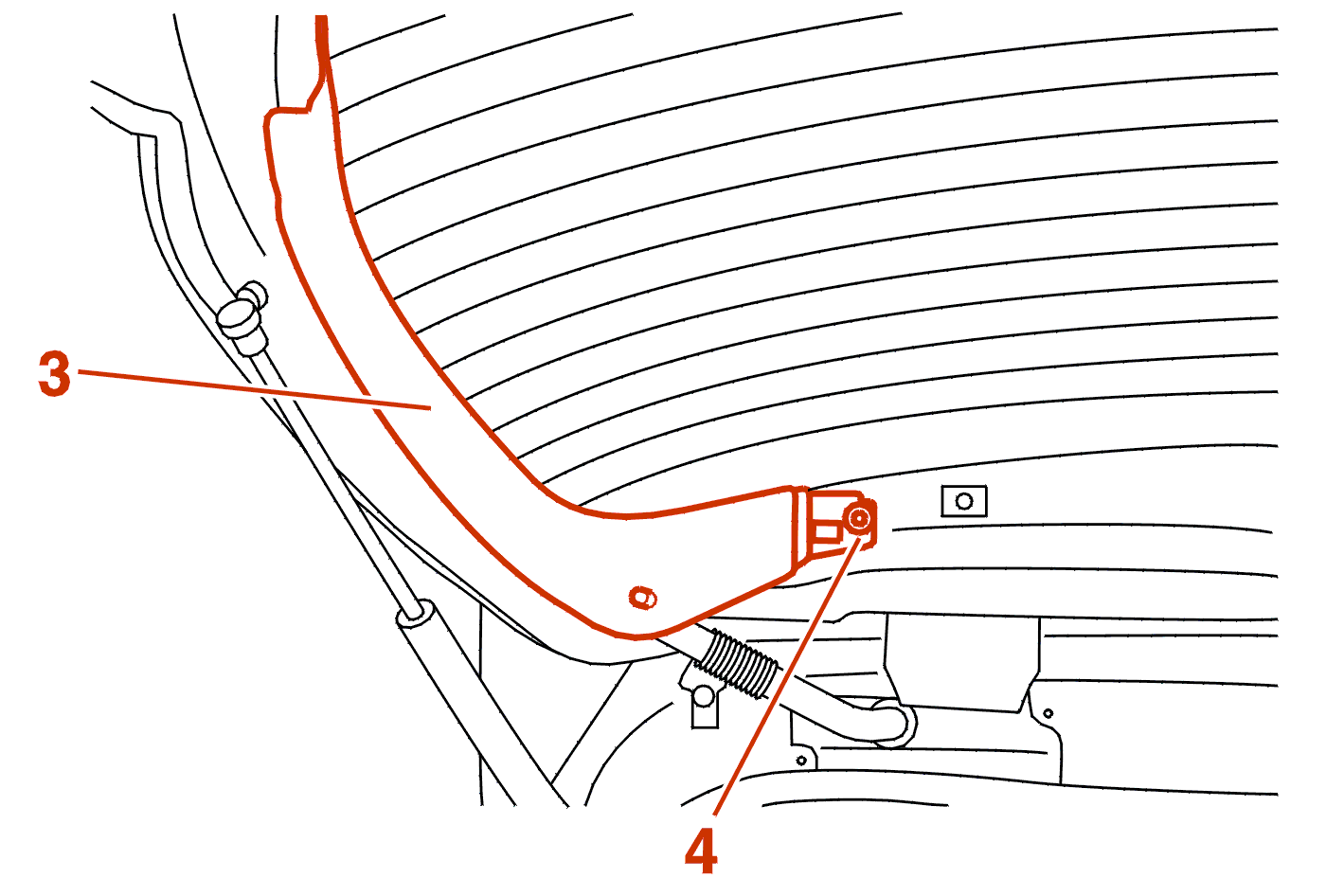

1 - 3 - GUARNECIDO LATERAL SUPERIOR DE PORTÓN TRASERO

Quitar :

• el guarnecido central superior de portón trasero
• la fijación (4)

Desgrapar el guarnecido lateral (3) sin forzar demasiado para no romper las grapas .

2 - PONER

Proceder en orden inverso a las operaciones de quitar .
