QUITAR - PONER DEPÓSITO DE CARBURANTE

1 - UTILLAJE A EMPLEAR

MOTOR TU3JP MOTOR TU5JP4 MOTOR EW10J4 MOTOR EW6J4

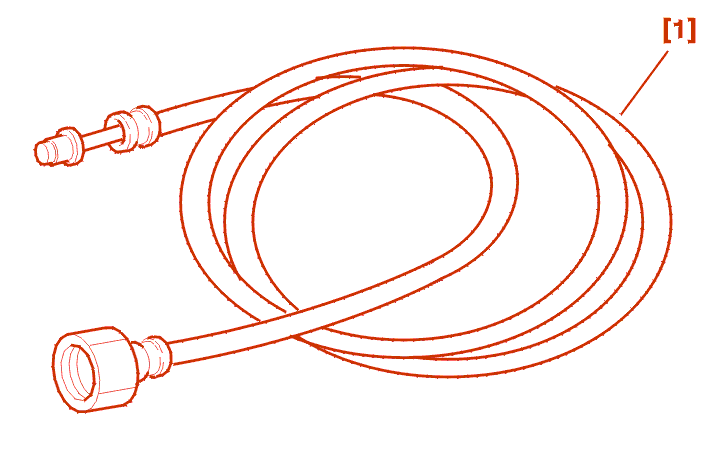

[1] Manguito con terminal para válvula SHRADER (-).0141-T1 .

TODOS TIPOS

2 - QUITAR

vaciar el depósito .

MOTOR TU3JP MOTOR TU5JP4 MOTOR EW10J4 MOTOR EW6J4

Hacer caer la presión de gasolina conectando el extremo del útil [1] en la válvula SHRADER; recuperar la gasolina en un recipiente .

TODOS TIPOS

Abatir el asiento de la banqueta trasera .

MOTOR DW10TD MOTOR DW10ATED MOTOR DV4TD

ATENCIÓN : esperar 30 segundos después de la parada del motor antes de desconectar las canalizaciones de carburante .

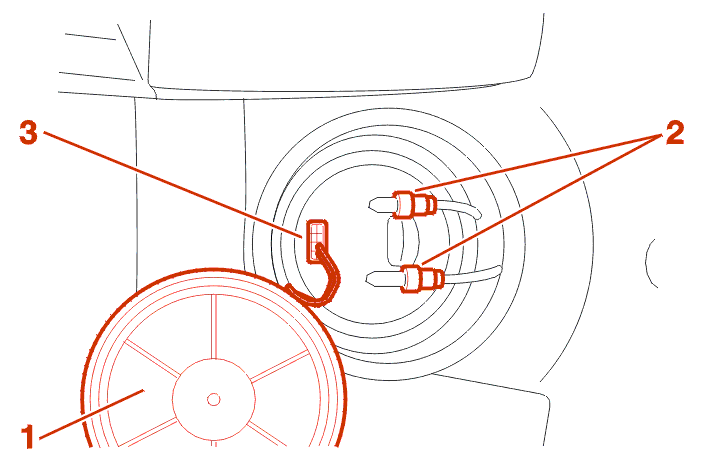

Desmontar la tapa del pozo de módulo varilla de bomba (1) .

Desconectar los trinquetes (2) .

Desconectar el conector (3) .

MOTOR TU3JP MOTOR TU5JP4 MOTOR EW6J4 MOTOR EW10J4

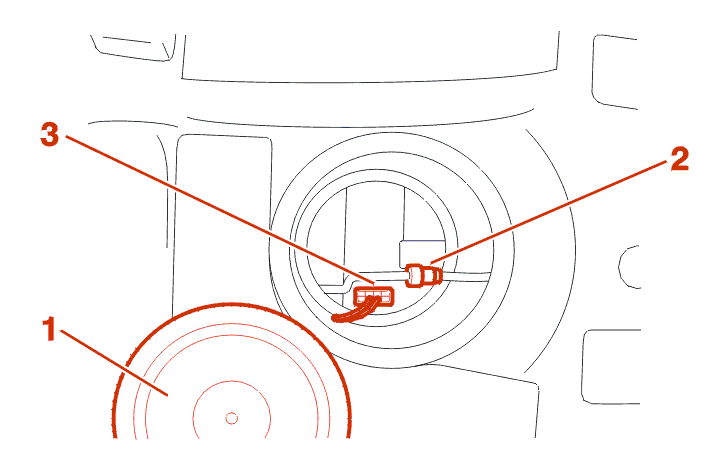

Desmontar la tapa de pozo del aforador (1) .

Desconectar el trinquete (2) .

Desconectar el conector (3) .

TODOS TIPOS

Quitar : La rueda trasera derecha .

La pantalla parabarros .

Quitar :

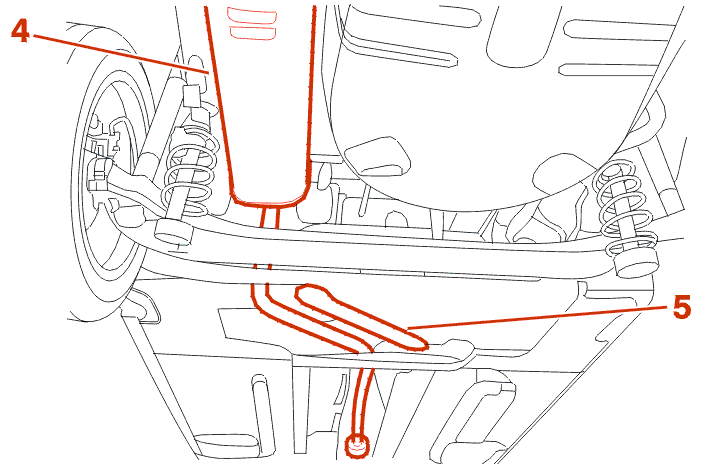

• el silencioso trasero de escape (4)
• la abrazadera (lado colector)
• las uniones eléctricas
• la línea de escape
• las pantallas térmicas (5) (según equipamiento)
• las 2 pantallas de plástico
• los muelles de suspensión trasera

MOTOR DW10ATED FILTRO DE PARTÍCULAS

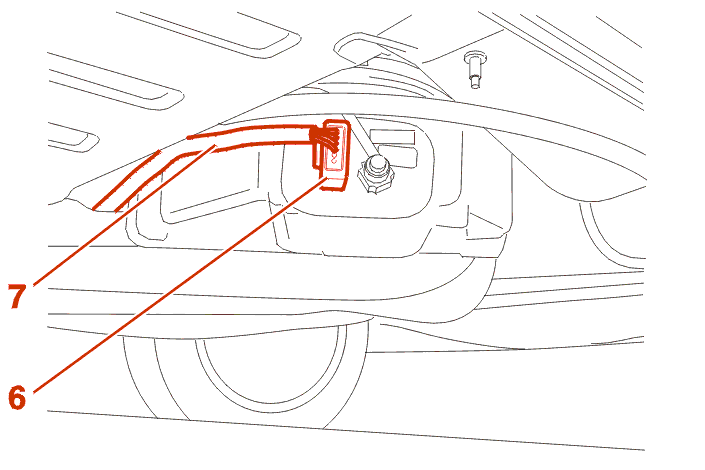

Desconectar el conector (6) .

Liberar el haz de cables eléctrico (7) .

TODOS TIPOS

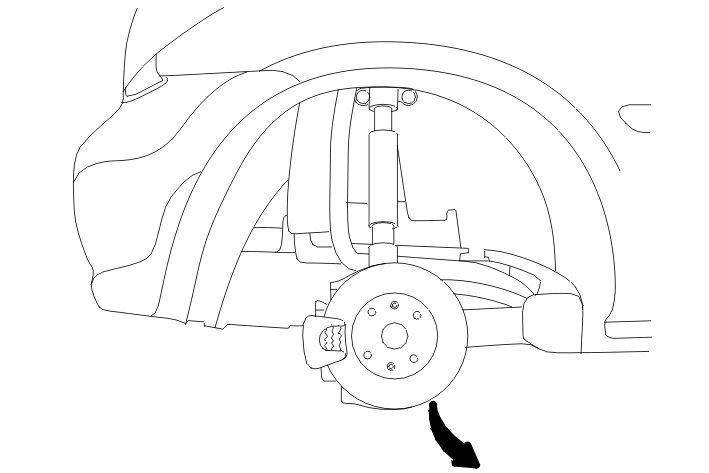

Bascular el tren trasero .

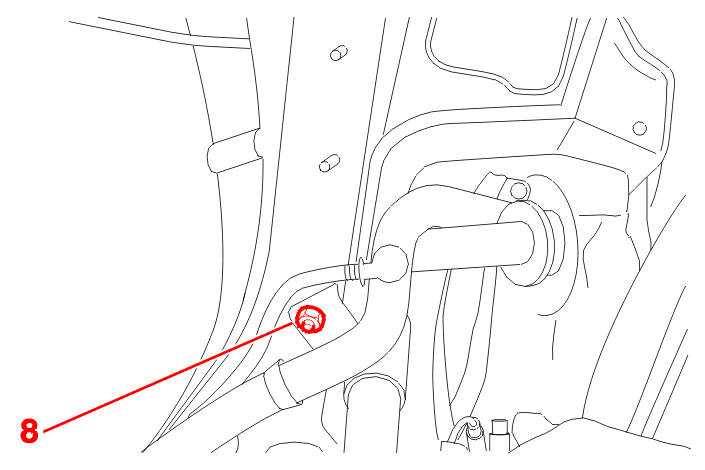

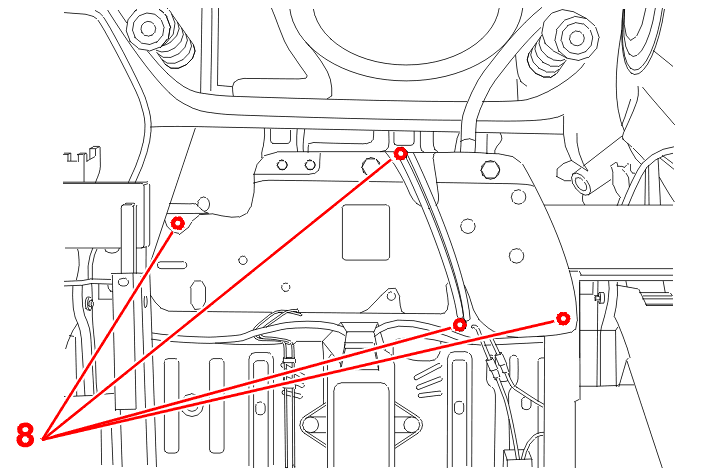

Quitar los tornillos (8) .

Bajar el depósito con la ayuda de un hidráulico de foso, guiando el colector monobloque para evitar las contrariedades con las piezas del entorno .

Quitar el depósito .

3 - PONER

Proceder en orden inverso a las operaciones de quitar .
