C4CG2IF1 - 307

QUITAR - PONER JUNTA DE ENTRADA DE PUERTA DELANTERA/TRASERA

1 - QUITAR

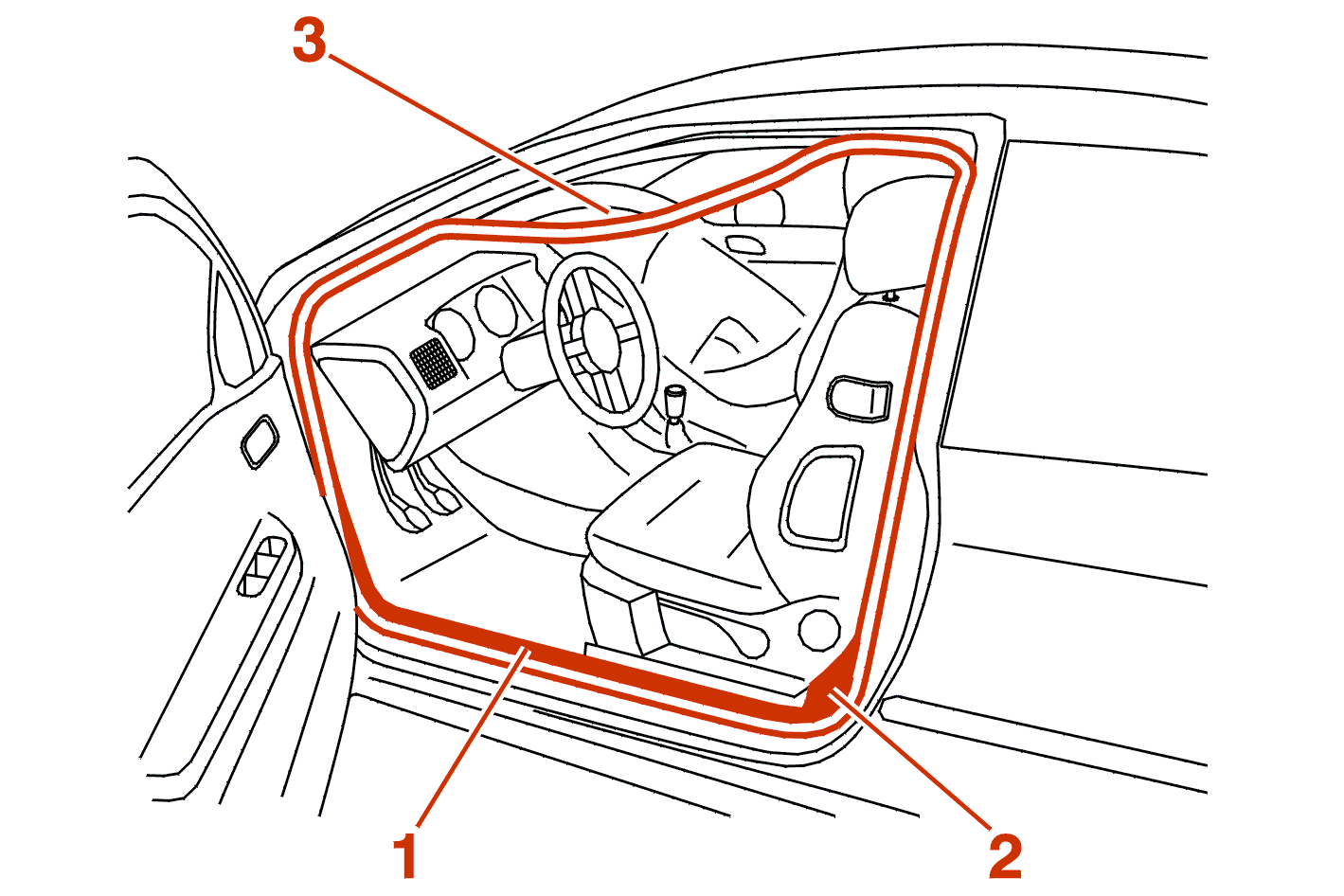

1 - 1 - PUERTA DELANTERA

Quitar :

• el guarnecido de bajo de marcha delantero (1)
• el guarnecido inferior pilar central (5 puertas)

Separar : El panel trasero (2) (3 puertas) .

Tirar y sacar la junta (3) en la periferia de entrada de puerta .

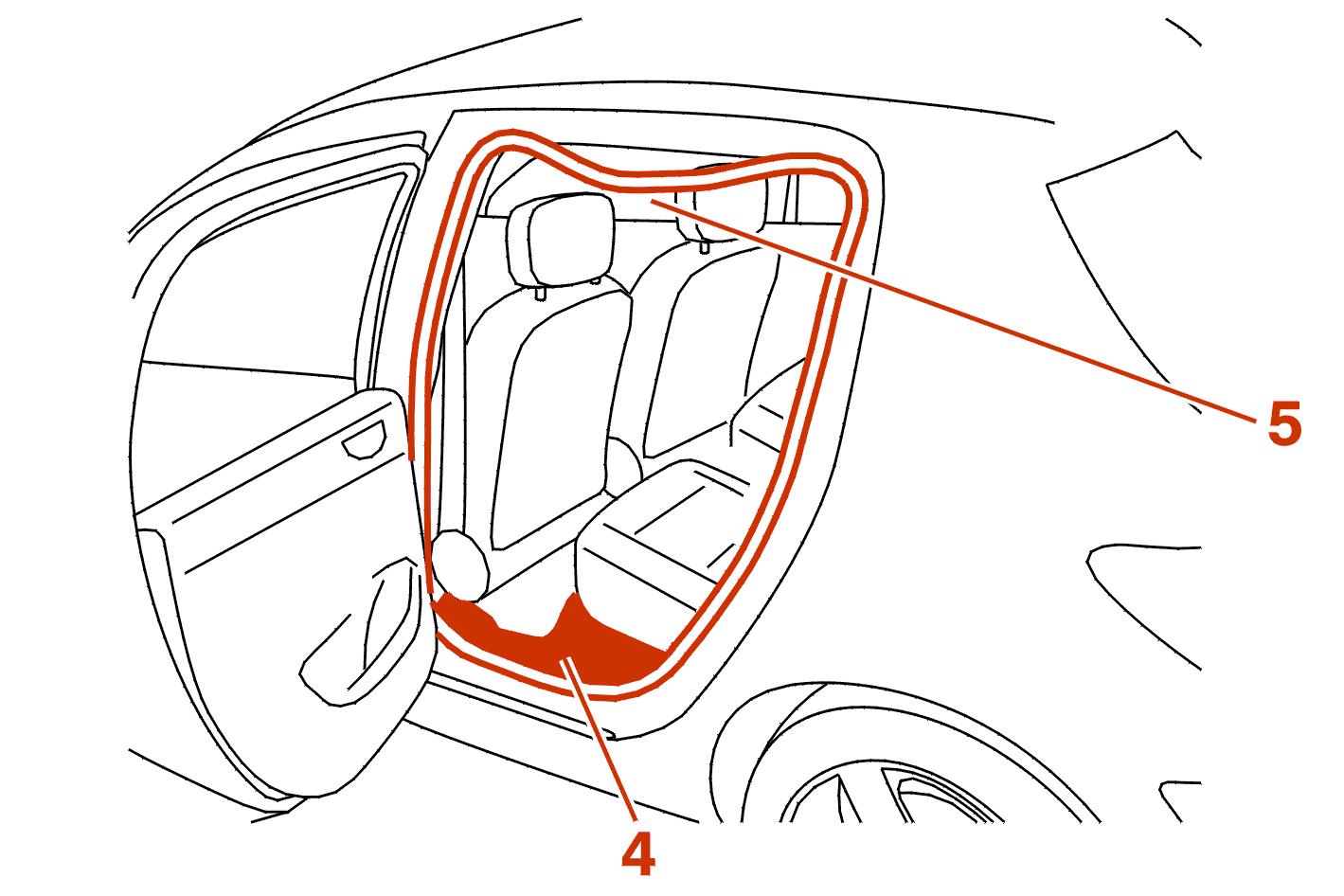

1 - 2 - PUERTA TRASERA

Quitar :

• el guarnecido de bajo de marcha trasero (4)
• el guarnecido inferior pilar central

Tirar y sacar la junta (5) en la periferia de entrada de puerta .

2 - PONER

Para junta de puerta delantera únicamente :

• junta de puerta delantera derecha (color blanco)
• junta de puerta delantera izquierda (color verde)

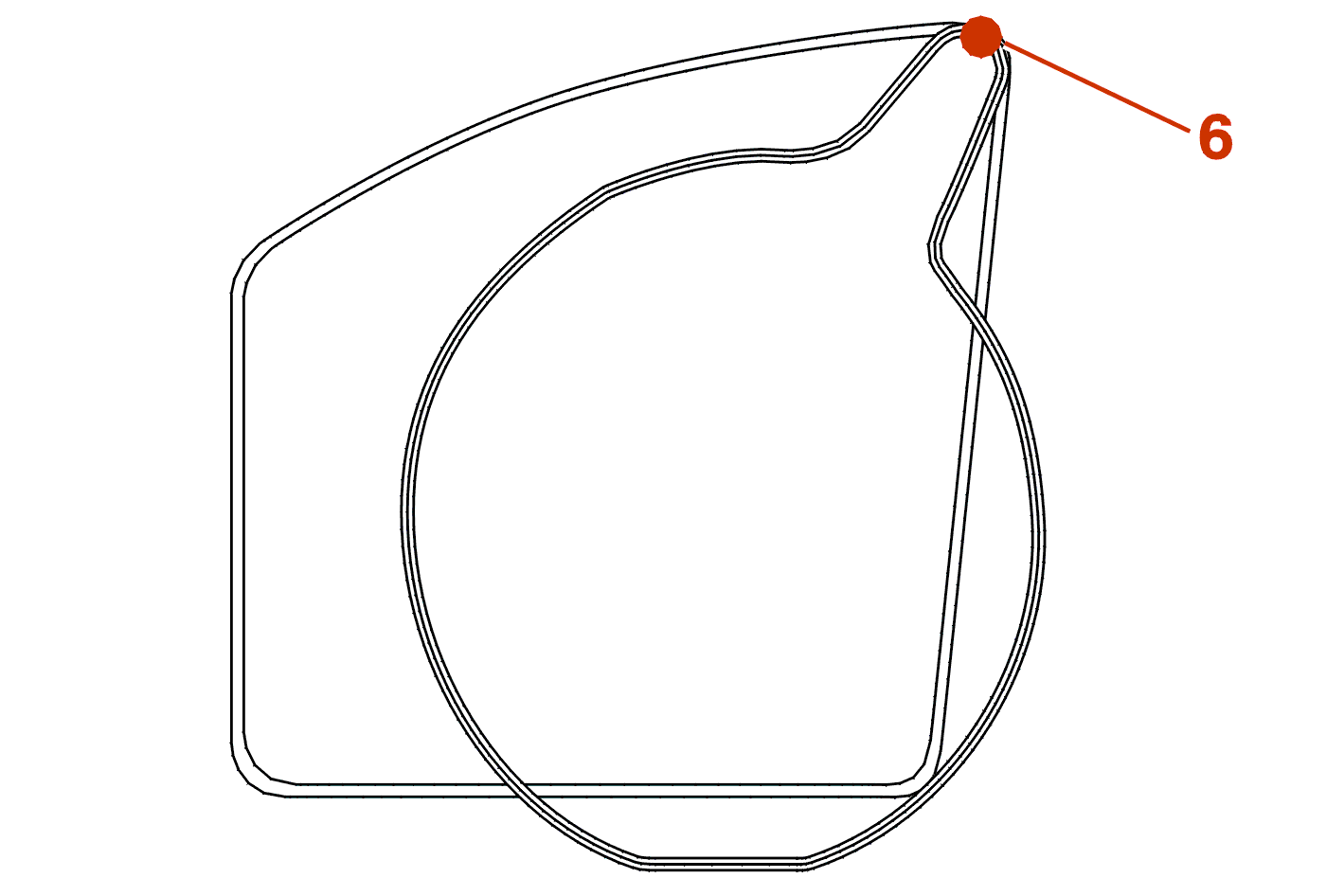

Posicionar la marca de color (6) en el ángulo superior trasero .

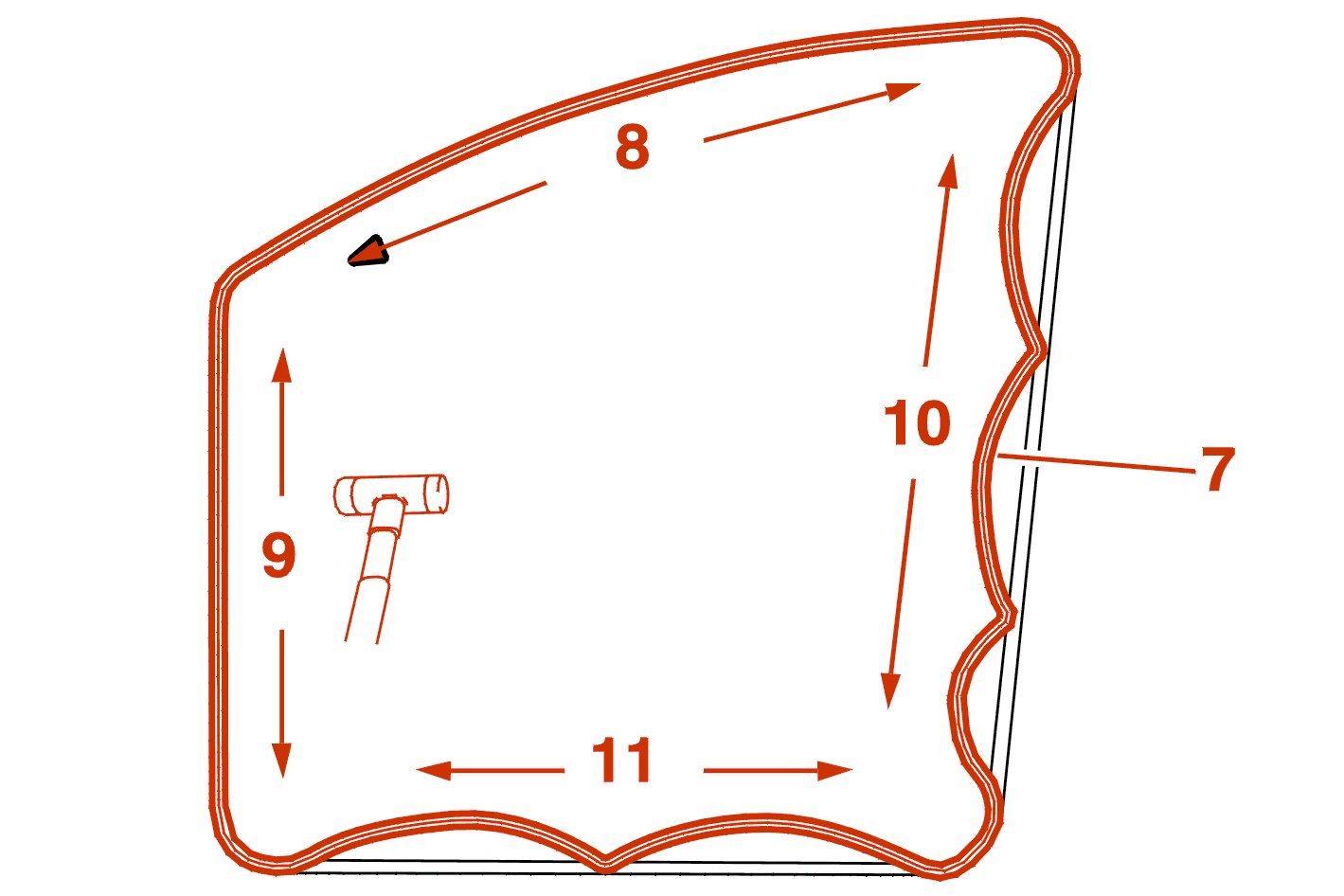

Repartir en bucles (7) la junta en la pestaña :

• fijarla con martillo en el lado techo (8)
• fijarla con martillo en el lado bisagra (9)
• calzar con la ayuda de un martillo de plástico lado pilar central o lado aleta trasera, según el caso (10)
• terminar de fijar lado bajo de marcha (11)

Proceder en orden inverso a las operaciones de quitar .
