C5GG2TF1 - 307

QUITAR - PONER ASIENTO TRASERO

1 - QUITAR

1 - 1 - COJÍN TRASERO

Avanzar los asientos delanteros en la posición maxi .

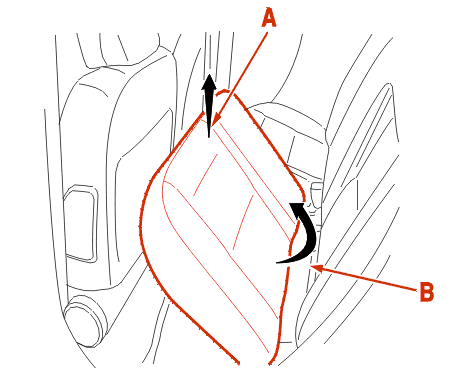

Tirar del cojín hacia (A) .

Girar el cojín hacia (B) .

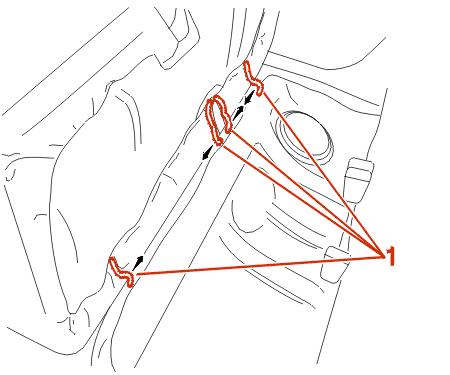

Sacar las articulaciones (1) .

1 - 2 - RESPALDOS ABATIBLES

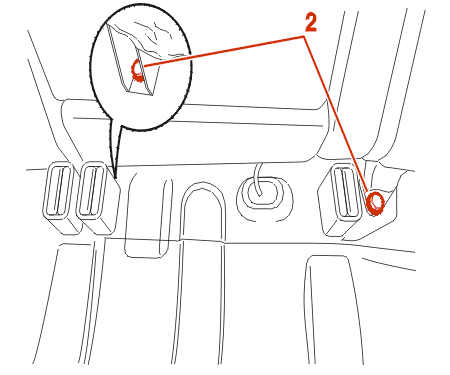

Quitar las fijaciones (2) .

Abatir los respaldos(4) - (5) .

Levantar la moqueta .

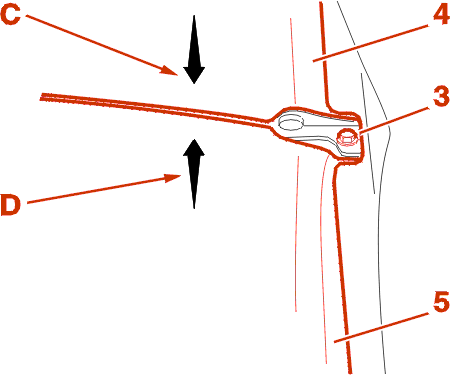

Sacar el respaldo 1/3 (4) hacia (C) y desmontarlo .

Sacar el respaldo 2/3 (5) hacia (D) y desmontarlo .

2 - PONER

Proceder en orden inverso a las operaciones de quitar .

Apretar las fijaciones (2) a 2.5 mdaN .

Apretar las fijaciones (3) a 2.5 mdaN .
