B1BG0YK1 - 307 MOTOR DW10TD MOTOR DW10ATED
ÅTERMONTERING MOTOR (CYLINDERBLOCK)
1 - ÅTERMONTERING
Placera cylinderblocket på stödet .
Rengör omsorgsfullt alla packningsytor med rengöringsprodukten .
Rengör ytter- och innergängorna .
Slipande eller vassa verktyg får inte användas .
Packningsplanen får inte uppvisa spår av stötar eller repor .

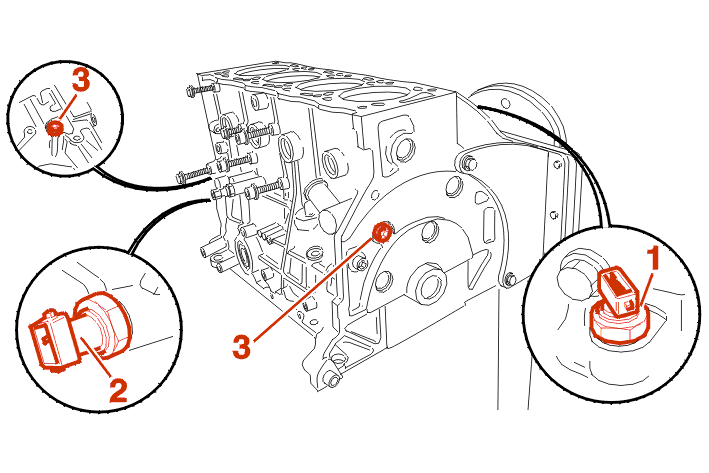

Montera :

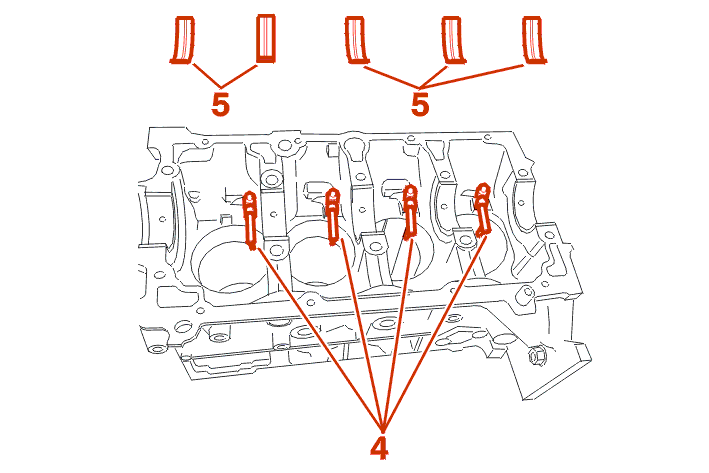

Montera tillbaka sprutmunstyckena för kolvbottenkylning (4), Dra bultarna 1 daNm .
Placera skålhalvorna för räfflade lager (5) närmast cylinderblocket .
Olja vevaxellagren .
Montera :
OBSERVERA : axialbrickans tjocklek .

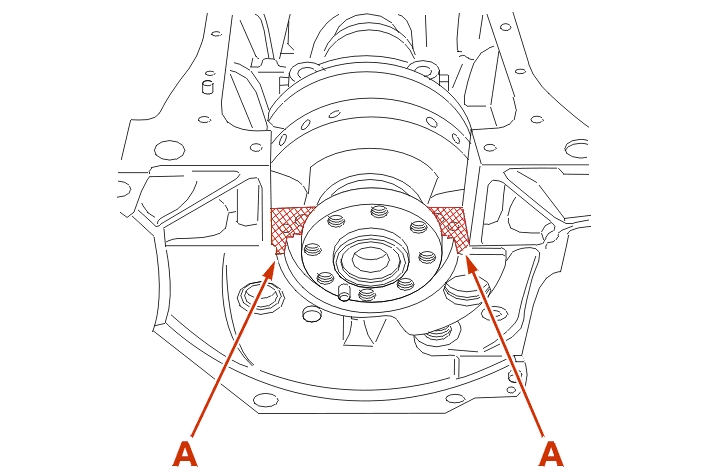

stryk tätningsmassa (E10) i hörnen och ändarna (A) av lager nr 1 .

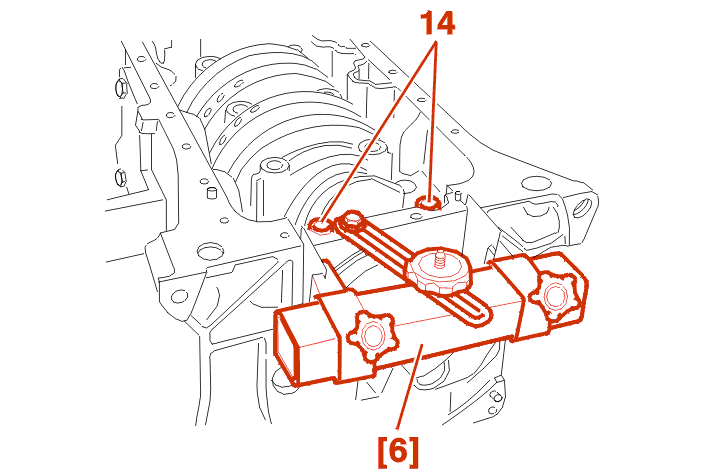

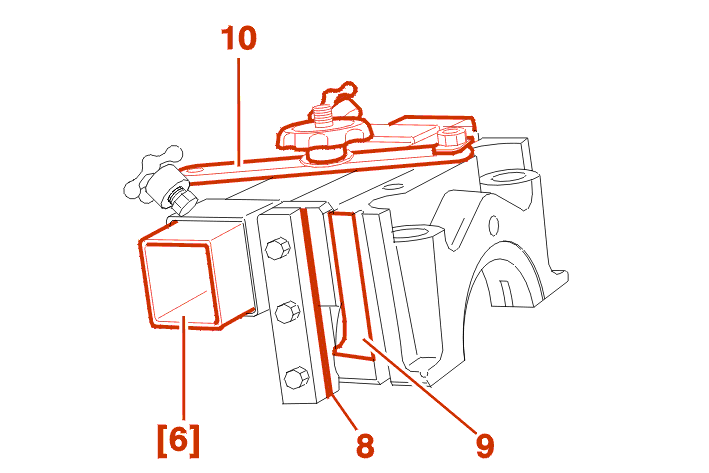

placera verktyget [6] på lageröverfallet nr 1 :

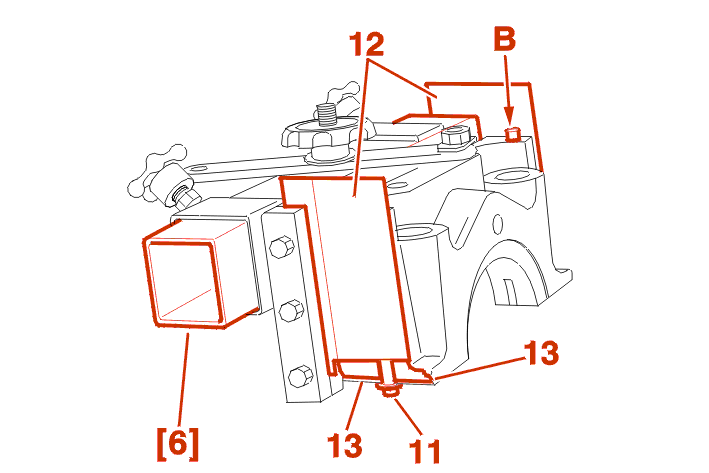

Montera sidopackningarna (11) i spåret i lageröverfallet med minimal utskjutning i (B) .
Olja metallremsornas bägge sidor (12) .
placera metallremsorna (12) på verktyget [6] ovanför klacken (13) på lageröverfallet .
Sidopackningarna (11) skall ha en minimal utskjutning om cirka 1.5 mm (Maximalt = 4 mm) .
För in i cylinderblocket enheten överfall/sidopackning och luta den .
Placera lagret på centreringsringarna .
Skruva fast de 2 skruvarna (14) .
ta bort verktyget [6] åt sidan .
OBLIGATORISKT : de nya sidopackningarna levereras i rätt längd och skall inte skäras av, om utskjutningen är för stor skall monteringen göras om .

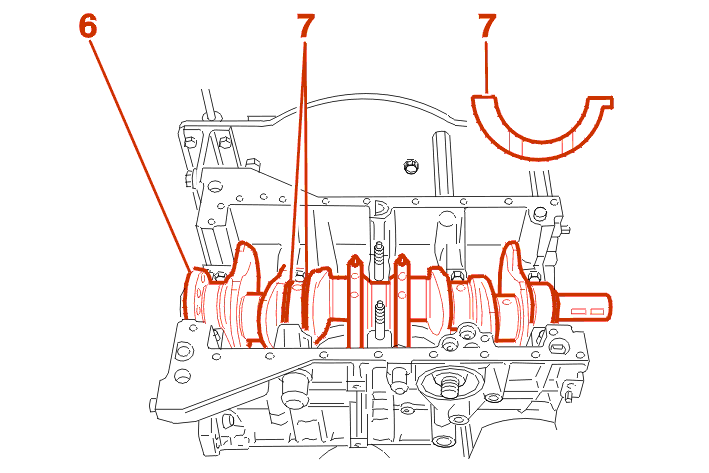

Sätt på plats :
OBLIGATORISKT : markering och beräkning av lagerhalvorna .

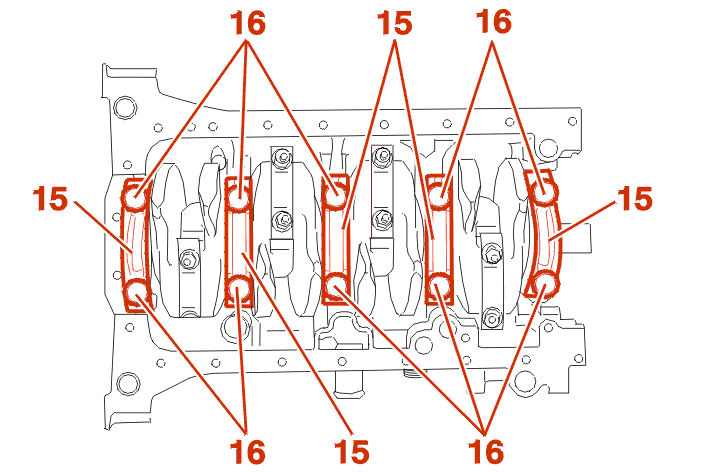

Drag :

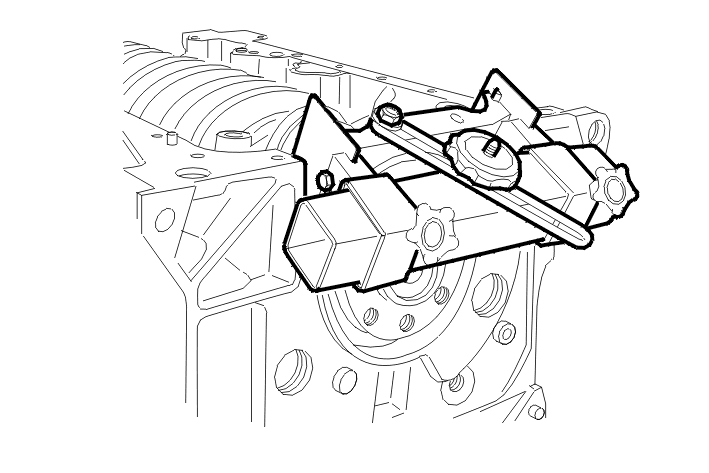

montera indikatorklockan [7] med hjälp av verktygen [8] - [9] .
Spelet bör ligga mellan 0.07 och 0.32 mm .
Justera spelet genom att påverka tjockleken hos sidoanslagets flänshalvor .

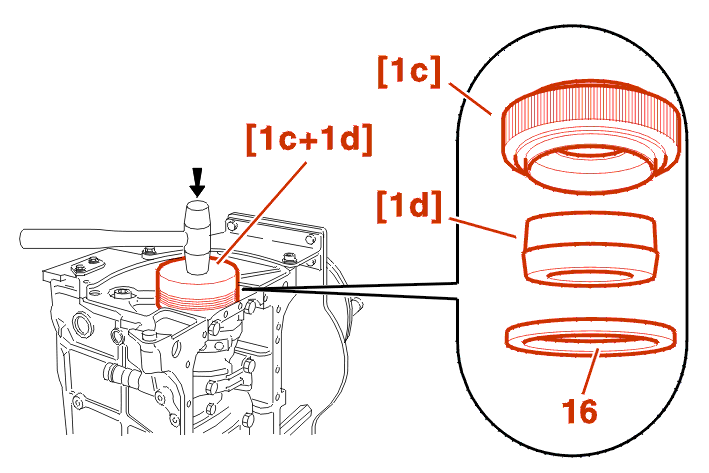

montera en ny packbox (16) på verktyget [1c + 1d] .
Montera tillbaka packboxen genom att slå med en klubba tills den ligger emot .
Demontera verktyget med en roterande rörelse .
OBLIGATORISKT : den yttre sidan av packboxen skall vara fri från spår av olja .
Vevstakarnas riktning .
Kontrollera att en ny skålhalva finns på vevstakens storända .
markering och beräkning av lagerhalvorna .
OBLIGATORISKT : ta hänsyn till hopparningen kolv/kolvbult .

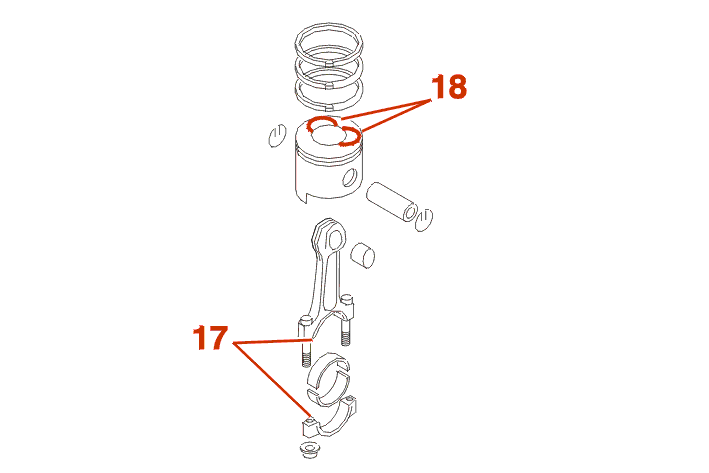

Samla vevstakarna och kolvarna, så hacken (17) vänder motsatt av fräsningen (18) på kolvarna .
Montera :
Kontrollera att vevstakarna roterar fritt på kolvtappen .
Montera kolvringarna med en tång .
OBLIGATORISKT : rikta markeringen TOP på kolvringarna uppåt .
Vrid ringarna 120 ° i förhållande till oljeringens öppning .

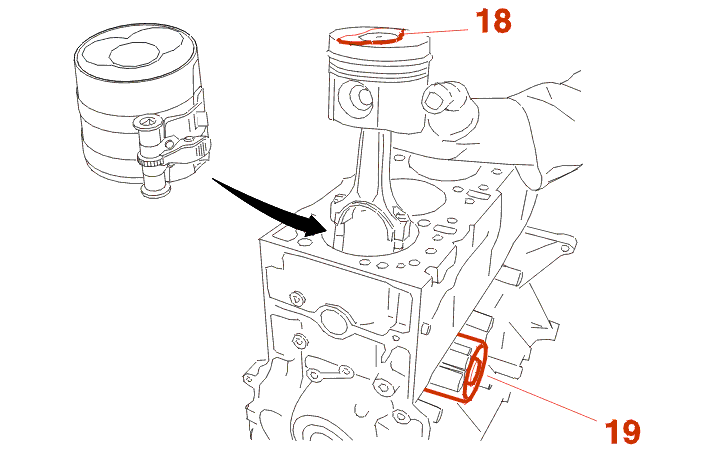

OBLIGATORISKT : vänd fräsningen (18) motsatt av oljefilter fastsättningen (19) .
Olja kolvringarna och cylindrarna .
För in enheten vevstake/kolv i den motsvarande cylinder med hjälp av ringklamman .
Montera vevstakens storända utrustad med en ny, oljad skålhalva .

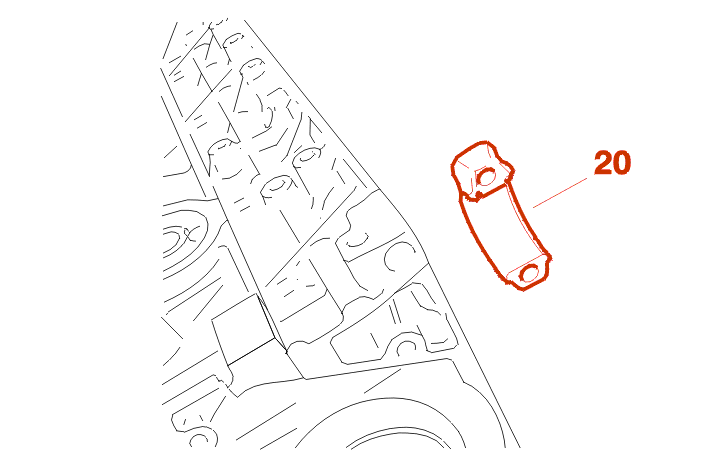

OBLIGATORISKT : placera urtaget (20) i storändans skålhalva mitt för urtaget (17) i vevstakens skålhalva .
OBLIGATORISKT : montera systematiskt nya muttrar för vevstaksöverfallen .
Rengör : Skruvarna, Muttrarna .
smörj vevstaksmuttrarna (yttergänga och anliggningsyta) med G10 .

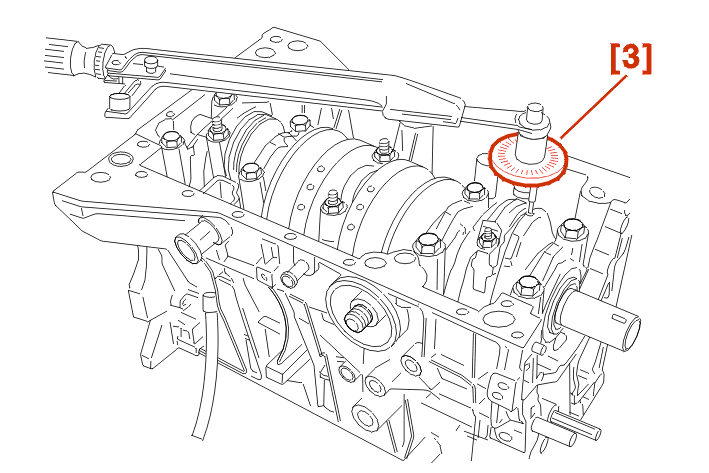

Åtdragningen sker i två etapper .
Etapp 1 :
Etapp 2 :
(X) = 10 mm .
Rengör kontrollytorna .

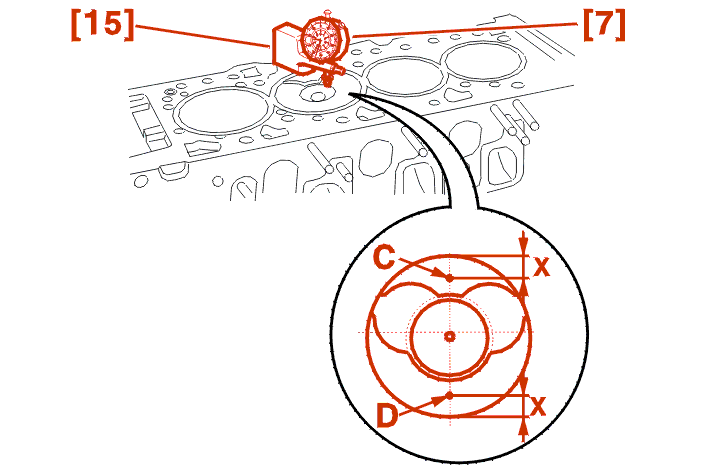

montera indikatorklockan [7] på fästet [15] .
Vrid på vevaxeln .
Placera indikatorklockans mätdon på en av kontrollpunkterna (Kontrollpunkt C) .
Fortsätt att vrida vevaxeln ända till kolvens övre dödläge ; Notera värdet .
Gå tillbaka ett kvarts varv .
För kolven till värdet för övre dödläge utan att gå förbi detta .
Kalibrera indikatorklockan vid noll .
förflytta enheten indikatorklocka/fästen [7] och [15] till cylinderblockets yta .
Notera värdet .
Placera indikatorklockans mätdon på en av kontrollpunkterna (Kontrollpunkt D) .
Kalibrera indikatorklockan vid noll .
Notera värdet .
Räkna ut medeltalet för de 2 antecknade värdena .
Gör på samma sätt för de tre andra cylindrarna .
OBSERVERA : max avstånd mellan 2 kolvar : = 0.07 mm .
OBSERVERA : det största medeltalet bestämmer tjockleken på packningen .

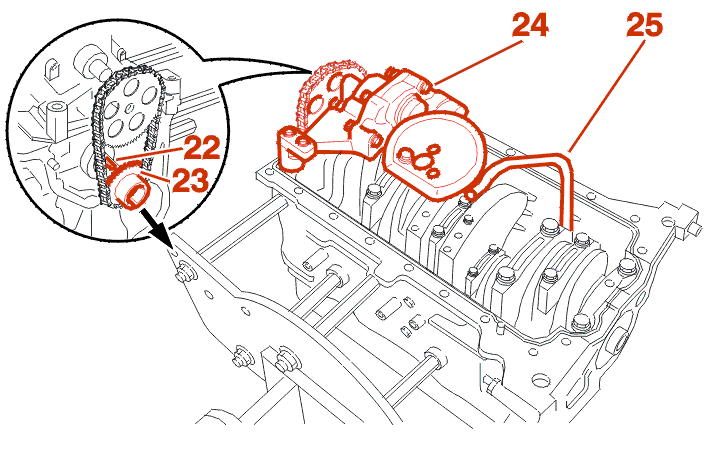

Montera :
Dra bultarna 1.6 daNm .
Montera :
dra åt skruven : 0.9 daNm + E3 .

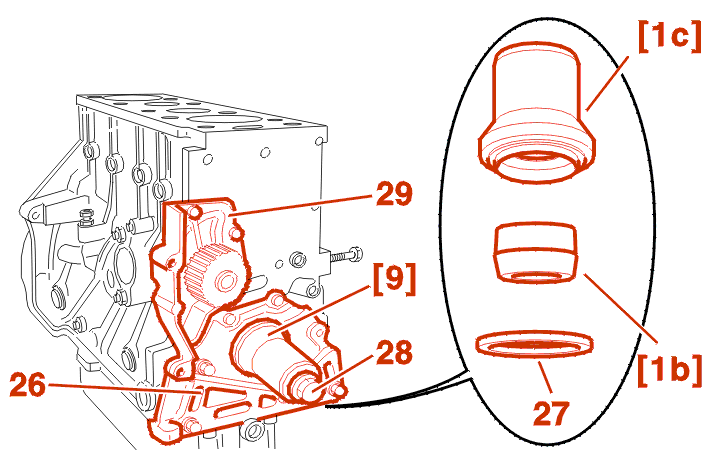

stryk på plattan (26) tätningsmassa E10 .
Montera :
montera en ny packbox (27) på verktyget [1b] + [1c] .
montera en ny packbox med hjälp av verktyget [1b] + [1c] + Skruv (28) .
Ta bort verktyget genom att vrida det loss .
OBLIGATORISKT : den yttre sidan av packboxen skall vara fri från spår av olja .
Montera tillbaka vattenpumpen (29) försedd med en ny packning .
Dra bultarna 1.5 daNm .
1 - 1 - OLJETRÅG AV ALUMINIUM

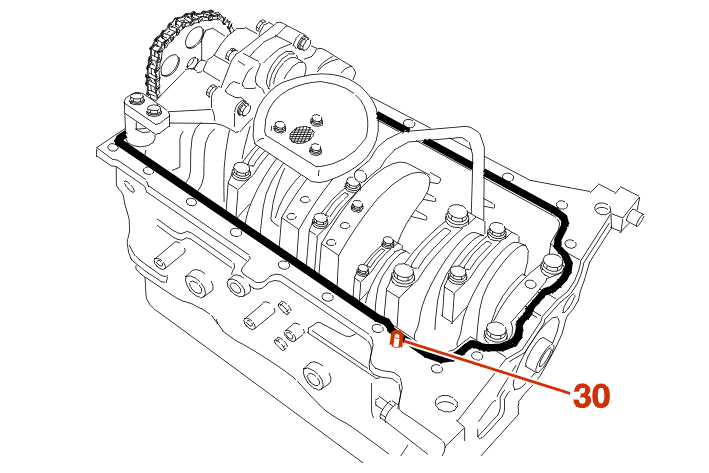

OBSERVERA : för motorer med aluminium oljetråg, skall man kontrollera att centrerings sprinten (30) är närvarande .
lägg på oljetrågspackningens yta en sträng med tätningsmassa (E10) .
OBLIGATORISKT : gå runt om de gängade hålen vid påläggning av strängen så att tätningen blir korrekt .
Montera oljetråget, Åtdragningsmoment: 1.6 daNm .
{{o85910}} visser les deux tiges filetees de l'outil [1k] dans le vilebrequin .
Kontrollera att centreringsstiftet finns där .

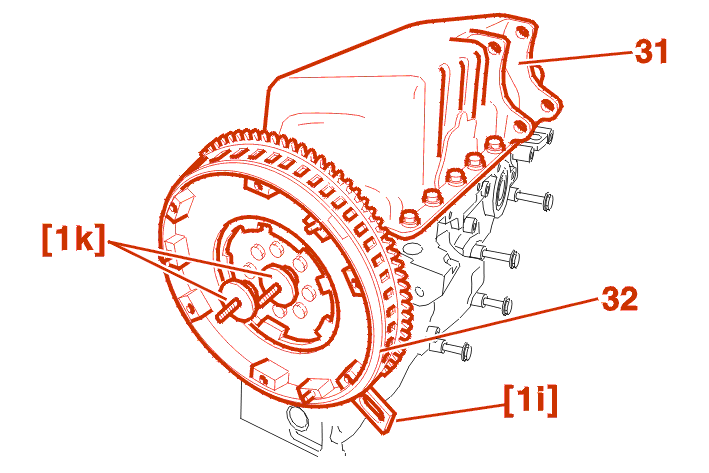

Montera tillbaka svänghjulet (32) .
blockera svänghjulet (32) med hjälp av centrerings sprint och hjulen på verktyget (1k) .
sätt dit svänghjulets stopp [1i] .
rengör och stryk (E3) på skruvarna .
1:a monteringen : Enkelt svänghjul .
rengör och stryk (E3) på skruvarna .
Åtdragningsmoment: 4.75 daNm .
2:a monteringen : Dubbelt svänghjul .
OBLIGATORISKT : efter alla reparationer: vid demontering av det dubbla svänghjulet .
Montera bultarna som är smörjda .
Åtdragningsmoment: 4.8 daNm .
