B1BG2DK1 - 307 MOTOR DV4TD

DEMONTERING - MONTERING DRIVREM FÖR TILLBEHÖR

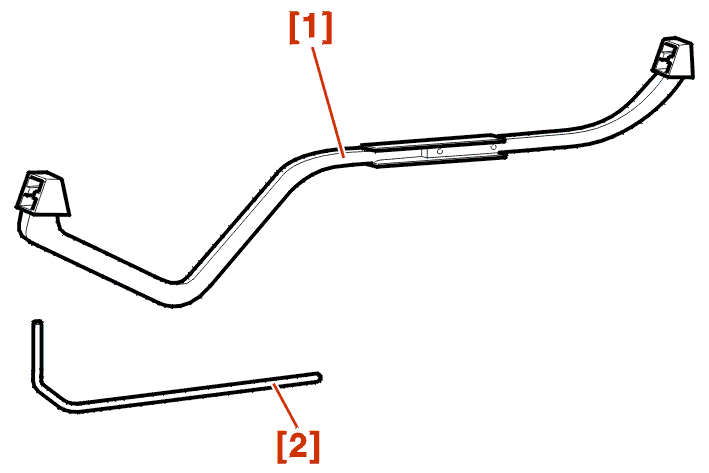

1 - SPECIALVERKTYG

[1] Spännrullens justering (-).0194-E .

[2] Blockeringspinne till spännrulle ø 4 mm (-).0194-F2 .

2 - DEMONTERING

Demontera ventilkåpan .

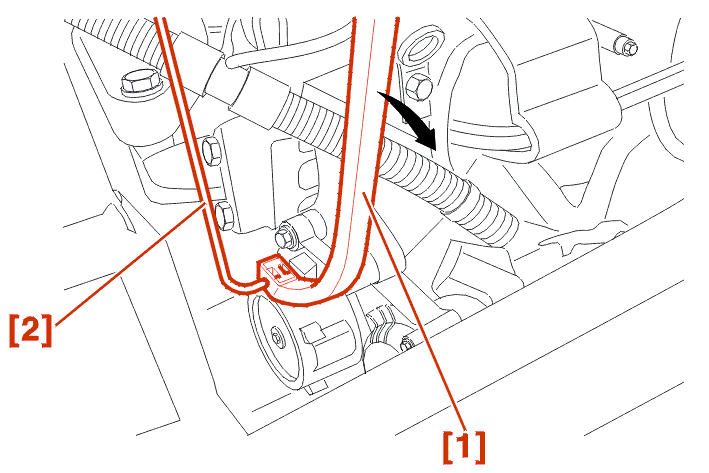

Inställ spännrullen med justeringen [1] .

Spärra spännrullen med blockeringspinnen .

Demontera remmen .

3 - MONTERING

Kontrollera att rullen roterar fritt (utan spel eller tröghetspunkt) .

OBLIGATORISKT : vid återanvändning av remmen skall denna placeras i den rotationsriktning som märktes vid demonteringen .

Montera tillbaka remmen och avsluta med den dynamiska spännrullen .

OBLIGATORISKT : kontrollera att remmen är korrekt inlagd i spåren på de olika remskivorna .

Inställ spännrullen med justeringen [1] .
