B1DB3FK1 - 307 MOTOR DW10TD
IDENTIFIERING - TEKNISKA DATA TOPPLOCKSPACKNING
1 - IDENTIFIERING
1 - 1 - 1:A MONTERINGEN : TOPPLOCKSPACKNING ELRING
(A) : Märke tjocklek .

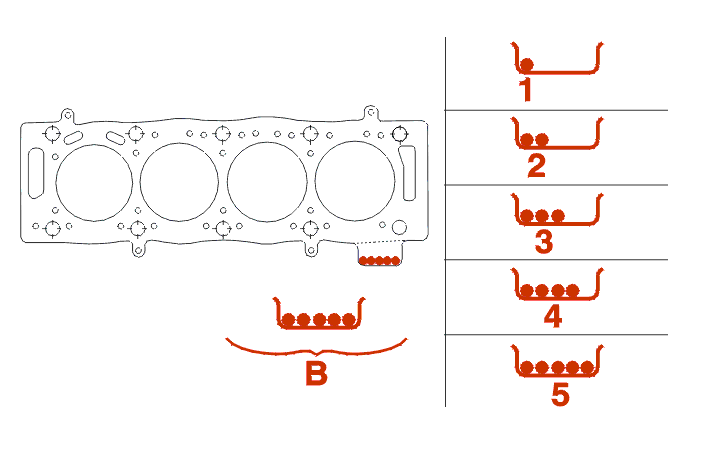

1 - 2 - 2:A MONTERINGEN : TOPPLOCKSPACKNING REINZ
(B) : märke tjocklek .
2 - TEKNISKA DATA
Det finns 5 klasser av topplockspackningar av metallfolie .
| värden för kolvutskjutning (mm) |
tjocklek (mm) | skåra(skåror) : i (A) eller (B) |
|---|---|---|
| 0.47 till 0.605 | 1.30 ± 0.06 | 1 |
| 0.605 till 0.655 | 1.35 ± 0.06 | 2 |
| 0.655 till 0.705 | 1.40 ± 0.06 | 3 |
| 0.705 till 0.755 | 1.45 ± 0.06 | 4 |
| 0.755 till 0.83 | 1.50 ± 0.06 | 5 |
OBLIGATORISKT : om det avlästa värdet inte motsvarar de angivna värdena, sök orsaken till felet (avläsningsfel, hanteringsfel, ...) .
