B1DG0MK1 - 307 MOTOR DW10TD MOTOR DW10ATED

ÅTERMONTERING MOTOR (TOPPLOCK)

1 - KONTROLL AV TOPPLOCKETS BULTAR FÖRE ÅTERANVÄNDNING

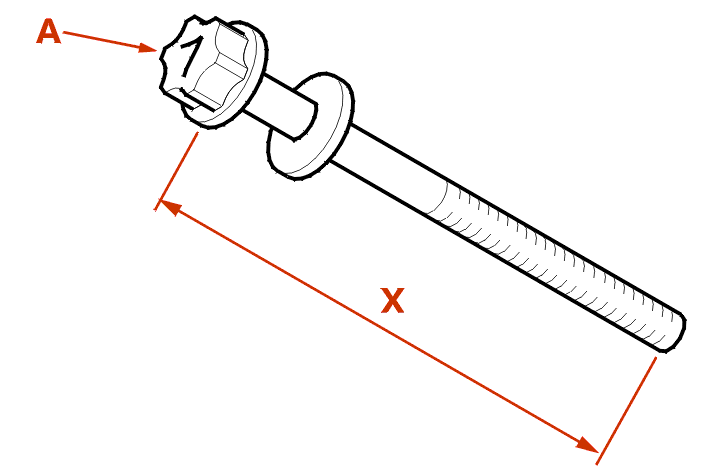

A : Topplocksskruv identifikationsmärke (Motor DW10) .

Mät upp längden (X) på topplocksskruvarna .

OBLIGATORISKT : längden x skall vara mindre än 133,4 mm .

Borsta topplocksskruvarnas gängor rena .

2 - ÅTERMONTERING

demontera svänghjulets låsverktyg [1i] .

2 - 1 - 1:A MONTERINGEN : MED ENKELT SVÄNGHJUL

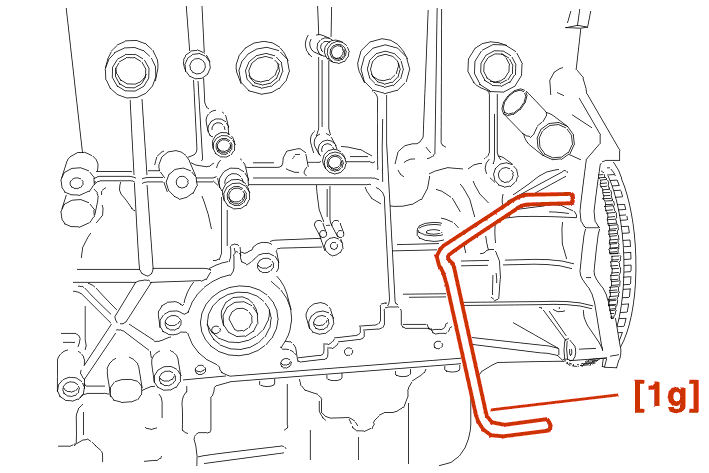

spärra svänghjulet med hjälp av tappen [1g] .

2 - 2 - 2:A MONTERINGEN : MED DUBBELT SVÄNGHJUL

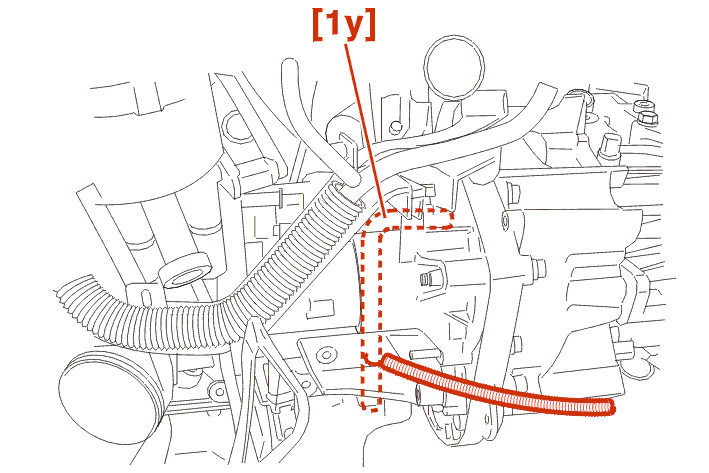

spärra svänghjulet med hjälp av tappen [1y] .

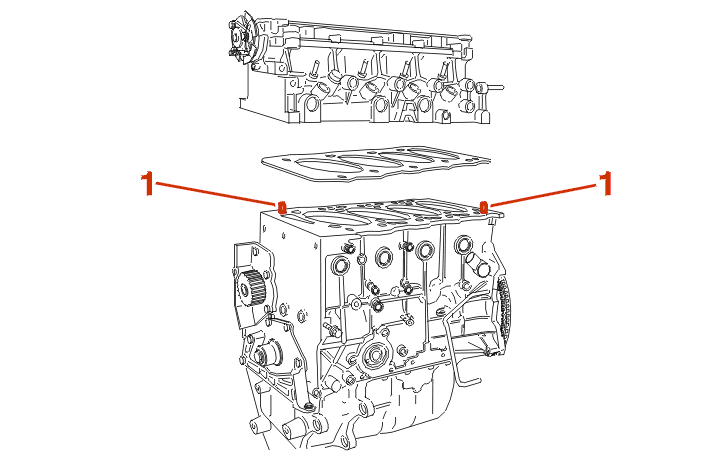

Kontrollera att stiften finns där (1) .

Montera en ny topplockspackning Och följ monteringsriktningen .

Se till att kamaxeln är låst .

Montera topplocket .

Borsta topplocksskruvarnas gängor rena .

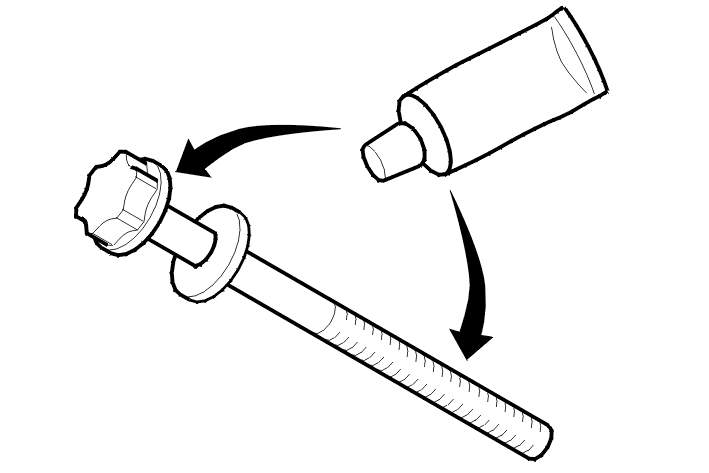

montera topplocksskruvarna vars gängor och huvudundersidor på förhand ska vara insmorda med fett MOLYKOTE G RAPID PLUS .

2 - 3 - ÅTDRAGNING AV TOPPLOCKET

Dra åt topplockets bultar enligt den angivna ordningen (med hjälp av verktyget [4]) .

Etapp 1 :

• bult för bult enligt den angivna ordningen
• åtdragningsmoment för skruvarna : 2 m.daN

Etapp 2 :

• bult för bult enligt den angivna ordningen
• åtdragningsmoment för skruvarna : 6 m.daN

Etapp 3 :

• bult för bult enligt den angivna ordningen
• vinkeldragning till 220 ° (med hjälp av verktyget [3])

OBSERVERA : ingen efterdragning nödvändig när motorn är varm .

OBLIGATORISKT : olja o-ringarna före monteringen .

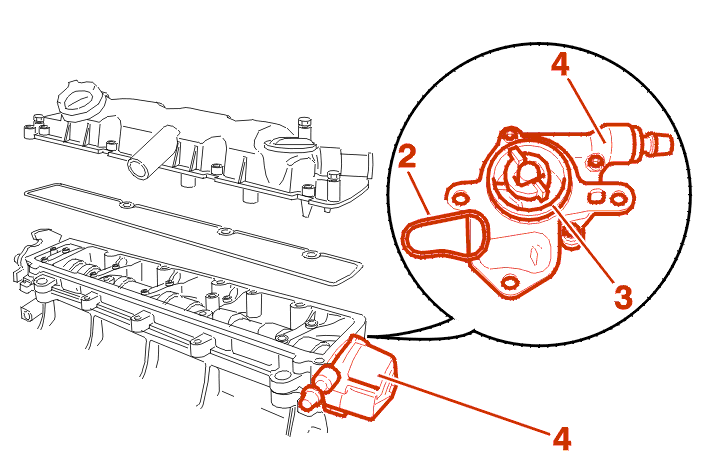

Montera :

• en ny packning (2)
• en ny packning (3)
• vakuumpumpen (4)

Drag: Skruven 2 daNm/Muttern 2 daNm .

Montera ventilkåpan försedd med en ny packning .

Dra skruvarna för hand .

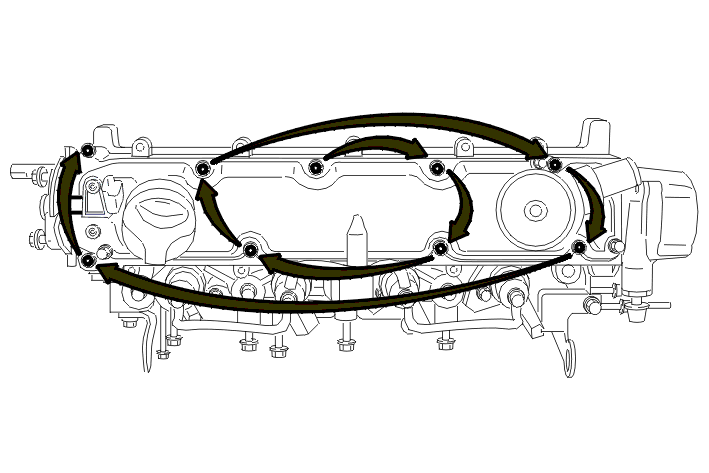

Dra åt gradvis och i spiral topplockets skruvar och börja inifrån .

Åtdragning : 1 daNm .
