B1DG19K1 - 307 MOTOR DW10TD

DEMONTERING - MONTERING TOPPLOCK

1 - SPECIALVERKTYG

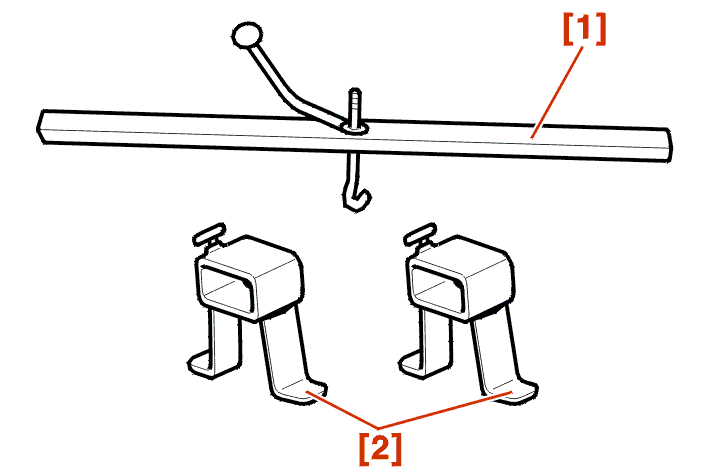

[1] Tvärbalk (-).0911-AY .

[2] Fästen (-).0911-A2 .

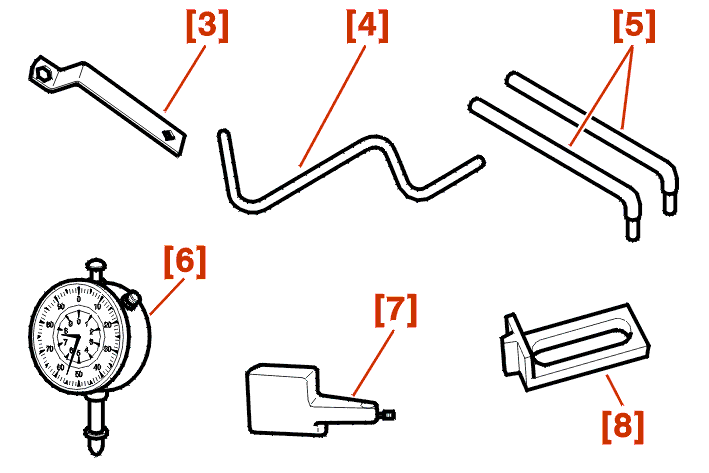

[3] Drivnyckel för vevaxeln(-).0117-EZ .

[4] svänghjulstapp (-).0188-Y .

[5] hävarmar för att lyfta topplocket (-).0188-L .

[6] Indikatorklocka (-).1504 .

[7] hållare för indikatorklocka (-).0110-H .

[8] låsverktyg för svänghjulet (-).0188-F .

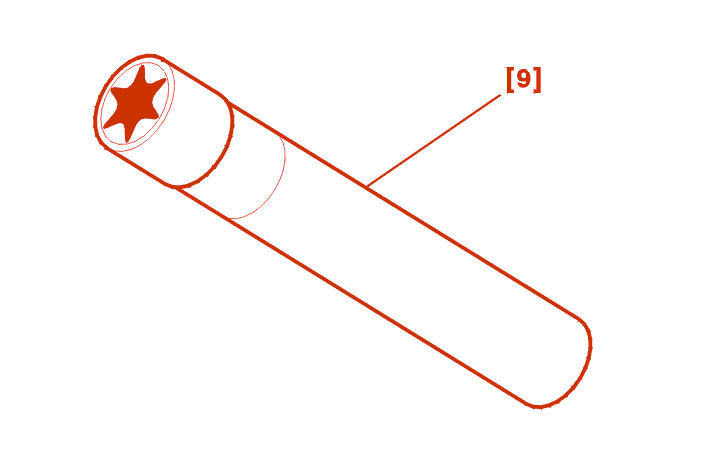

[9] Hylsa för topplocksskruv (-).0185 .

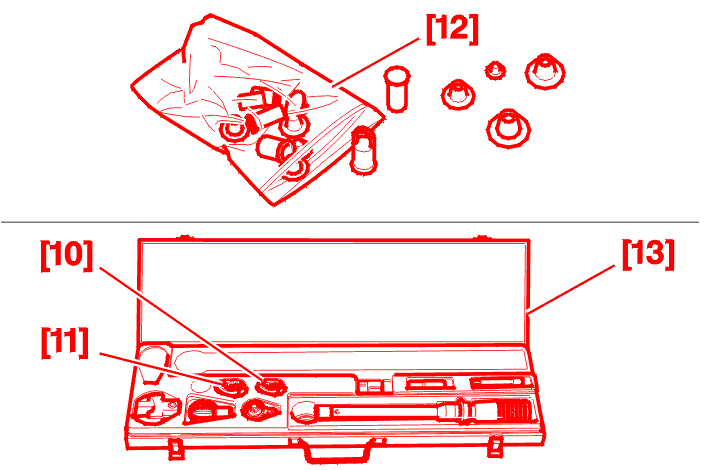

[10] Rörnyckel (-).1603-G .

[11] Rörnyckel (-).1603-F .

[12] Uppsättning av täckplåtar (-).0188-T .

[13] Verktygslåda för åtdragning (-).1603-A/B/D/E .

2 - DEMONTERING

töm kylsystemet .

Demontera :

• framhjulen
• de främre plastinnerskärmarna

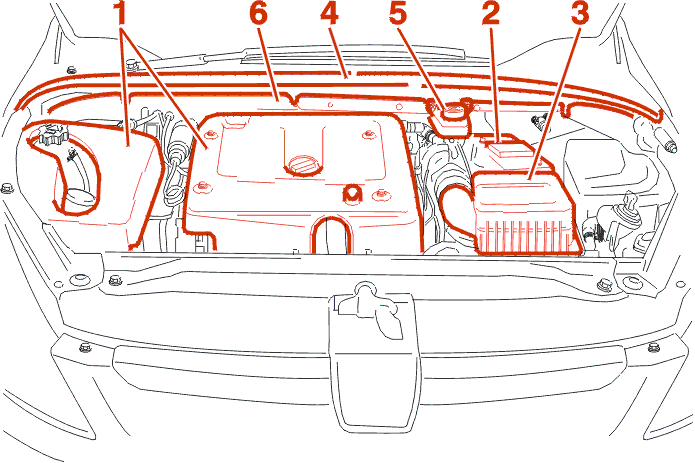

Demontera :

• fodralen(1)
• luftfiltret (3)
• batteriet och dess stöd (2)
• torpedpanel (4)
• ljudisoleringsbrickorna (6)

Skjut bromsvätskebehållaren åt sidan (5) .

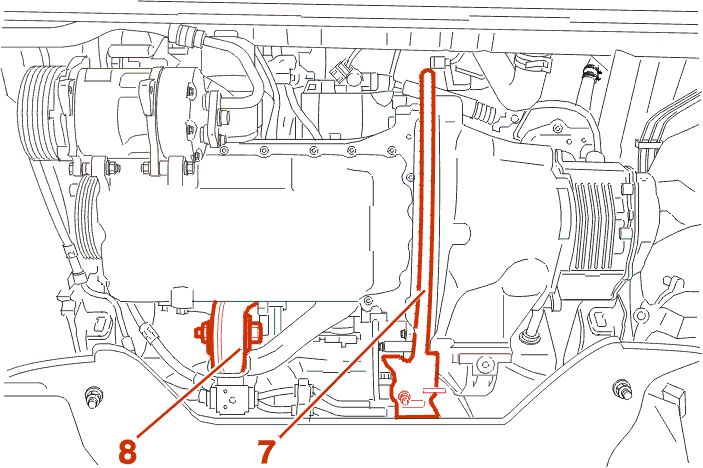

Demontera :

• momentstaget (8)
• den stötabsorberande klossen och sitt fäste (7)
• den bakre avgasljuddämparen

Demontera avgassystemet .

OBLIGATORISKT : frigör avgasröret för att undgå att förstöra anslutningsslangen; den tål inte vrid, drag eller att bli böjd vid demontering av en av motorns fästen .

Demontera :

• drivremmen för tillbehör
• kamaxelremmen

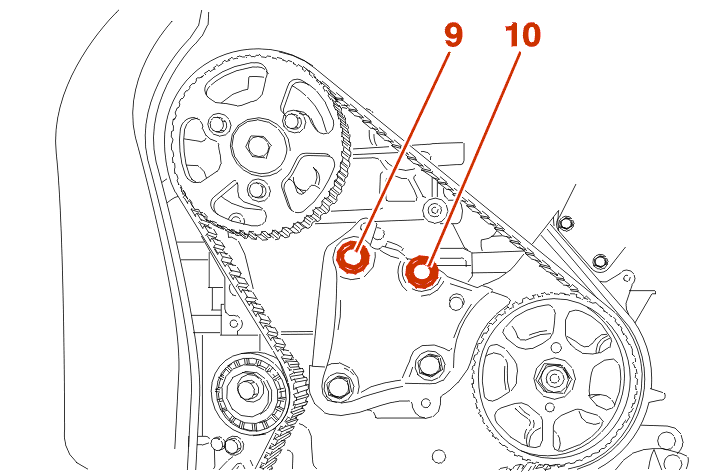

Demontera bultarna (9) - (10) .

Montera tillbaka höger motorfäste .

Dra lätt åt skruvarna .

Demontera :

• tvärbalk [1]
• stöden [2]

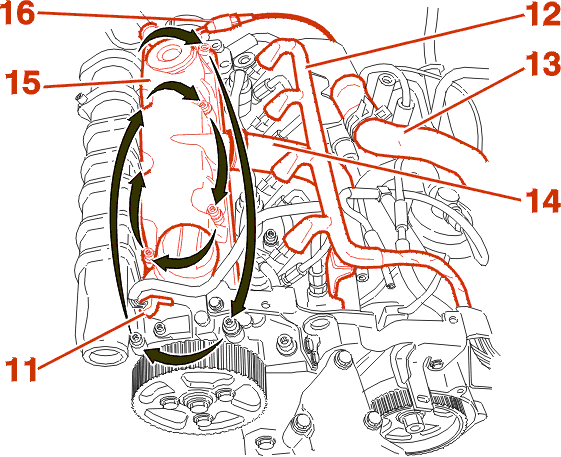

Koppla från :

• anslutningen (11)
• kabelhärvan (12)
• slang (13)
• vakuumslangen för bromsservo
• handpumpen
• strömmatning av glödstiften

Koppla från och för åt sidan :

• pcv röret (14)
• kabelhärvorna och kanalerna i topplocket
• värmeelementets kopplingar

Demontera :

• ventilkåpan (15)
• skjut termostathuset bort från topplocket
• {{n11307}} la vis du support de jauge a huile

OBLIGATORISKT : rengör bränslekopplingarna innan de lossas .

OBLIGATORISKT : täpp till högtryckspumpens och rampens hål med propparna [12] .

Demontera :

• diesel högtrycksröret mellan högtryckspumpen och rampen
• glödstiften

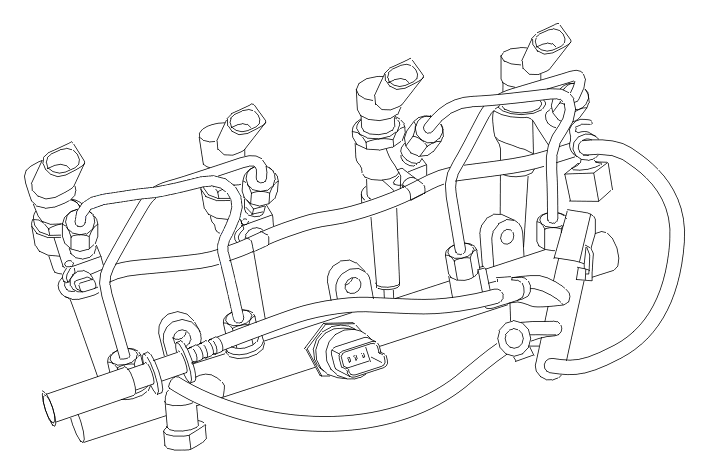

Demontera enheten ramp/spridare/rör .

Demontera :

• värmeskölden för kuggstången

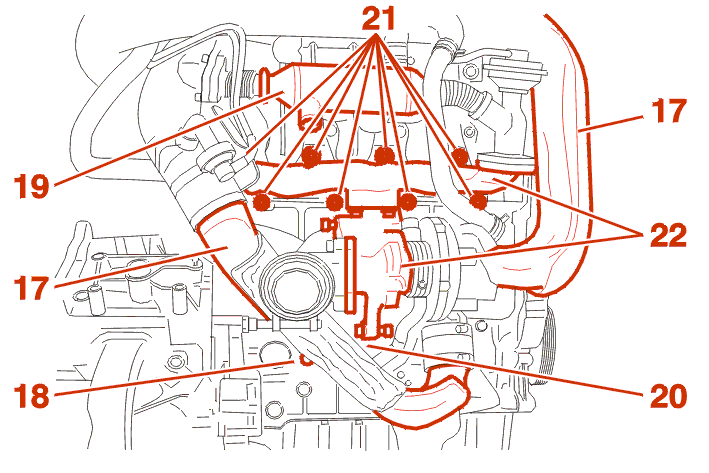

• luftkanalerna (17) till turboinsugningen

Frånkoppla oljeröret (18) från motorblocken .

Demontera :

• egr systemet (19)
• turbons nedre fästarm (20)
• muttrarna (21) till avgasgrenröret

För åt sidan enheten avgasgrenrör och turbokompressor (22) .

OBLIGATORISKT : lossa topplockets bultar successivt genom att gå i spiral och börja utifrån ; med hjälp av verktyget [9] .

Vicka och frigör topplocket med hjälp av hävarmarna [5] .

Demontera topplocket och dess packning .

OBSERVERA : skydda den nedre del av framrutan med en dörrlist av snapon typ ; packningsplanen får inte uppvisa spår av stötar eller repor ; rengör gängorna med hjälp av en gängtapp M12 X 150 .

Kontrollera skicket :

• på packningsplanet
• ventilerna
• ventilfjädrarna och deras skålar
• kamaxeln
• de olika innergängorna
• på de hydrauliska lyftarna
• vipparmarna

3 - MONTERING

3 - 1 - PLANHETSKONTROLL

Max tillåten deformation = 0.05 mm .

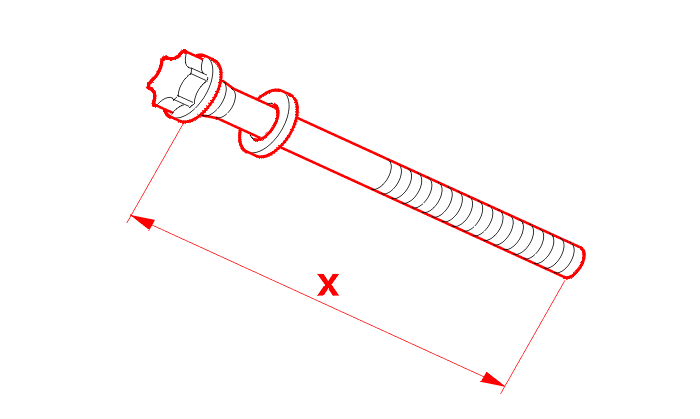

3 - 2 - KONTROLL AV TOPPLOCKETS BULTAR FÖRE ÅTERANVÄNDNING

(X) skall vara mindre än 133.4 mm .

Rengör termostathusets packningsyta .

Rotera vevaxeln med verktyget [3] .

Spärra svänghjulet med hjälp av låstappen [4] .

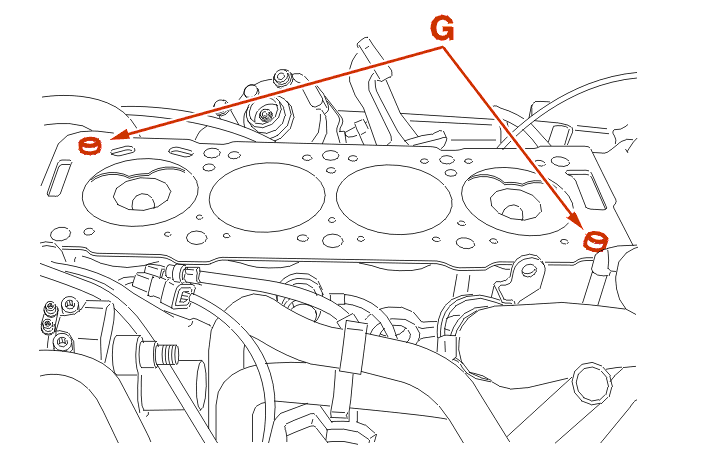

Kontrollera att stiften (G) finns där .

Montera en ny topplockspackning ; Och följ monteringsriktningen .

Se till att kamaxeln är låst .

Montera topplocket .

OBSERVERA : skydda den nedre del av framrutan med en dörrlist av snapon typ .

Borsta gängningen på skruvarna .

montera topplocksskruvarna vars gängor och huvudundersidor på förhand ska vara insmorda med fett MOLYKOTE G RAPID PLUS .

3 - 3 - ÅTDRAGNING AV TOPPLOCKET

Dra åt topplockets bultar enligt den angivna ordningen .

OBSERVERA : ingen efterdragning nödvändig när motorn är varm .

Montera :

• spridarna
• gemensam bränsle högtrycksinsprutningsramp
• Glödstift

Montera ventilkåpan försedd med en ny packning .

Dra skruvarna för hand .

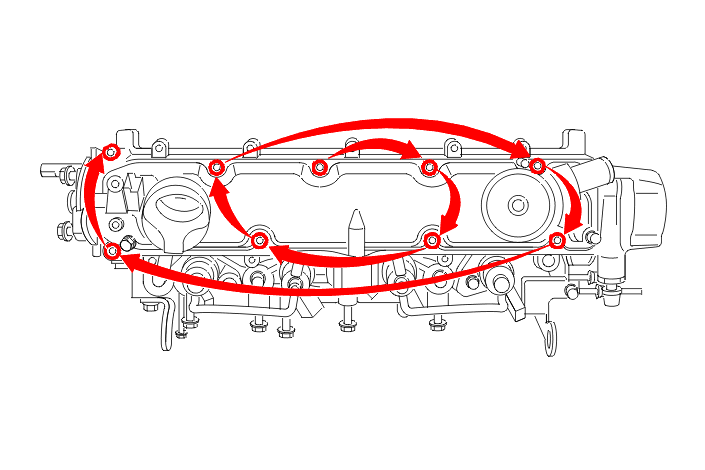

Dra åt gradvis och i spiral topplockets skruvar och börja inifrån ; Åtdragning 1 daNm .

Montera :

• avgasgrenröret genom att skjuta den nedre del av motorn framåt
• turbons fästarm
• egr systemet

Anslut värmeelementets rör igen .

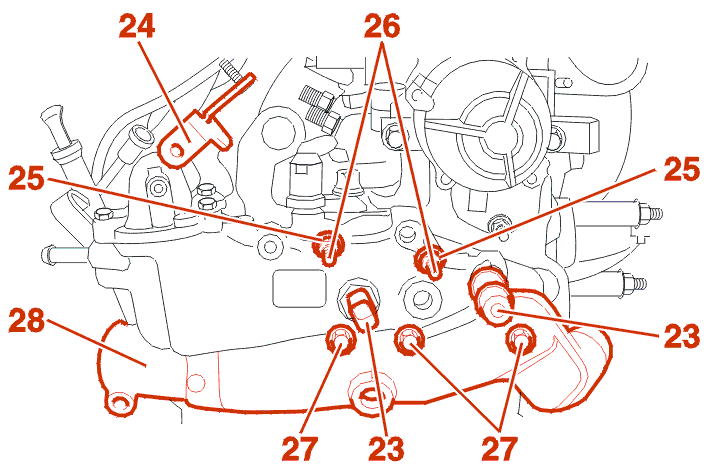

Montera tillbaka vattenutloppsröret (28) utrustat med en ny packning .

Drag :

• topplockfästen (26) till 2.5 m.dan + LOCTITE FREIN FILET
• muttrarna (25) 2 daNm
• skruven (27) 2 daNm

Koppla in anslutningen (23) .

Montera tillbaka fästet (24) .

Sätt oket [1] på plats utrustat med sina kedjor [2] och sätt det under spänning .

Demontera höger motorfäste .

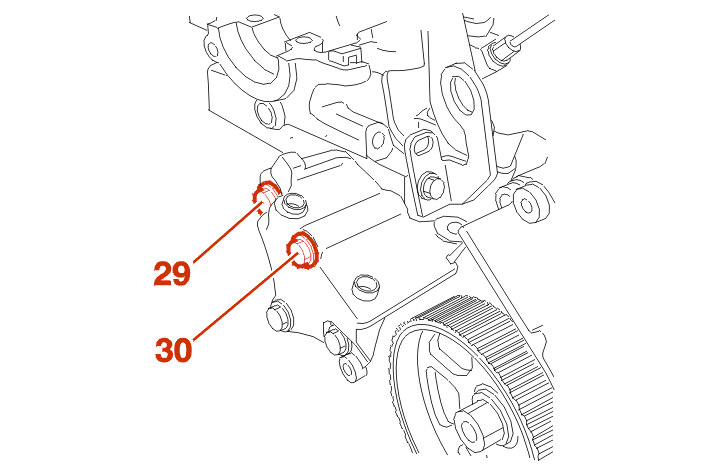

Sätt tillbaka skruvarna (29) - (30) .

Drag :

• skruven (30) 4.5 daNm LOCTITE FREINETANCH
• skruven (29) 2 daNm

Montera :

• kamaxelrem
• drivrem för tillbehör

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

Fyllupp bränslekretsen igen .

Initialisera de olika styrboxarna .

fyll på och lufta kylsystemet .

Utför följande körprov på väg :

• lägg i 3:an ; stabilisera motorns varvtal på 1000 v/min
• accelerera snabbt intill 3500 varv./min

Kontrollera de olika kopplingarnas täthet .
