B1DG1CK1 - 307 MOTOR DV4TD

DEMONTERING - MONTERING KAMAXELHUS

1 - SPECIALVERKTYG

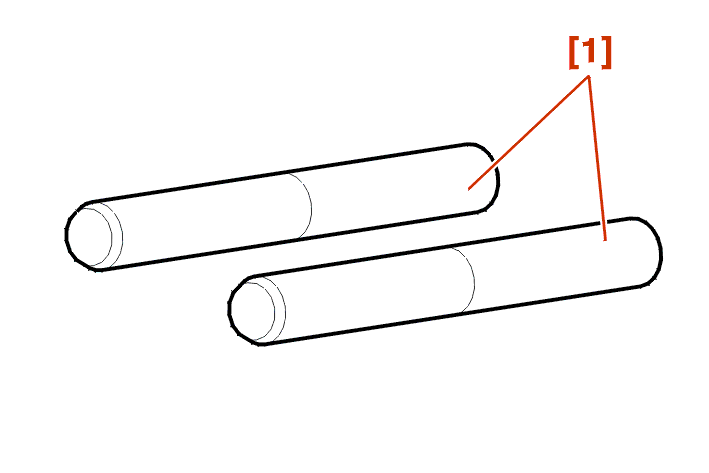

[1] Monteringsverktyg till kamaxellager (-).0194-N .

2 - DEMONTERING

Demontera :

• dekorkåpan
• kamaxelremmen

Montera :

• höger motorfäste i mitten
• motorfästet

demontera det integrerade insugningssystem .

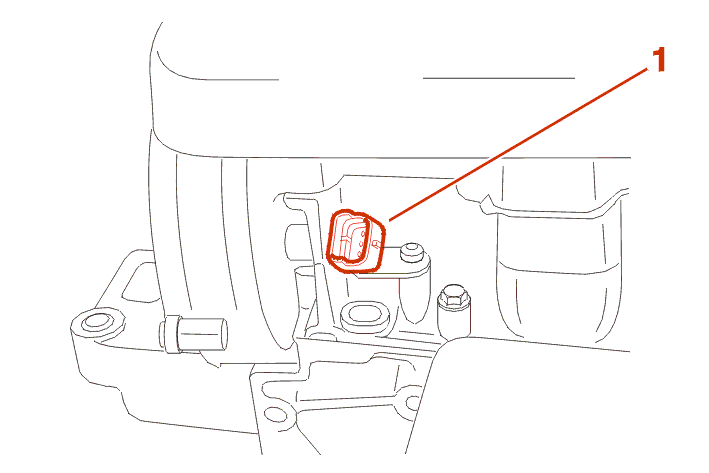

Demontera givaren (1) .

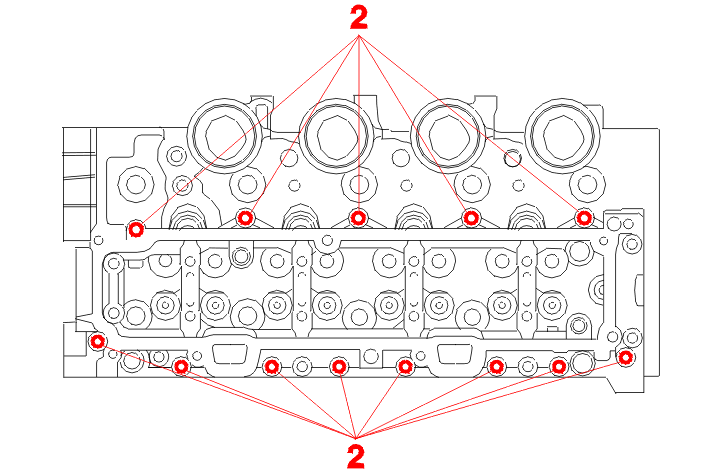

Kamaxellagrets bultar (2) .

Frånkoppla vakuumslangen från vakuumpumpen .

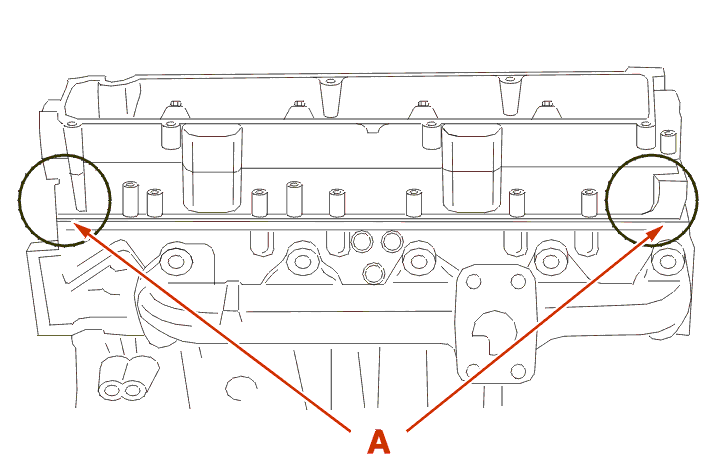

{{N11527}} déposer le porte-arbre à cames en utilisant les zones de décollement (A) .

Rengör packningsytan med lösningsmedlet .

Slipande eller vassa verktyg får inte användas .

3 - MONTERING

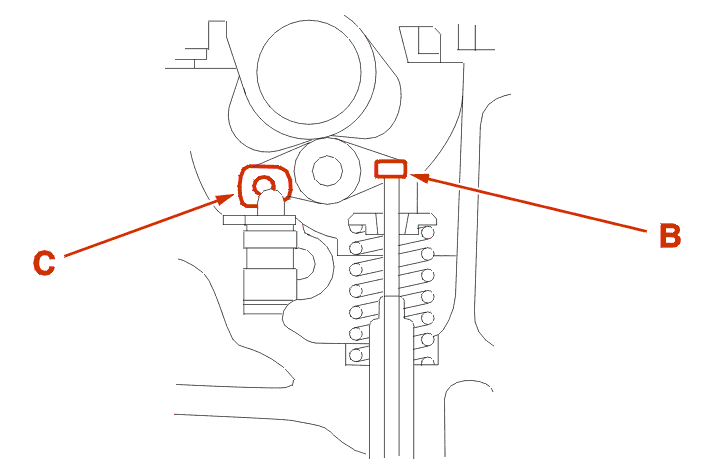

Se till att vipparmarna (B) - (C) vänder rätt .

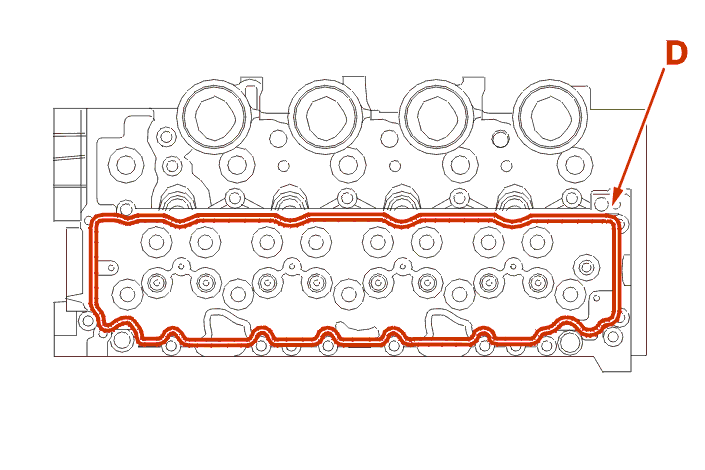

Lägg en sträng packningsmassa SILICONE CATEGORIE 2 (Autojoint OR) i (D) på packningsytornas omkrets .

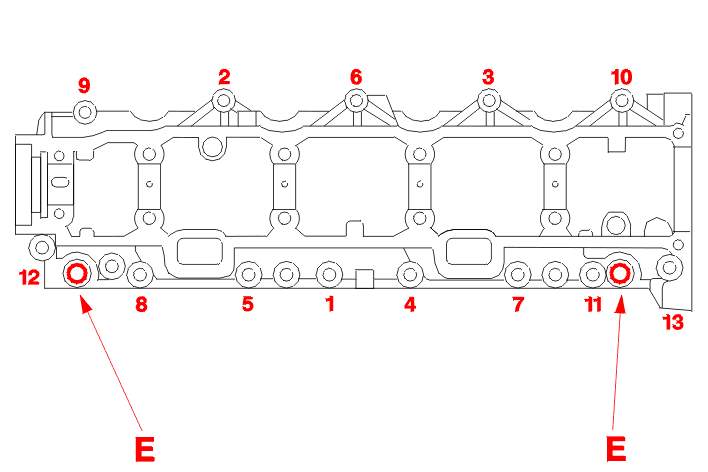

{{N11529}} positionner les outils [1] dans les trous (E) du porte-arbre à cames, et reposer celui-ci .

Placera och dra gradvis åt fästskruvarna i den angivna ordningsföljden .

Demontera verktygen [1] .

Dra bultarna 1 daNm .

Sätt tillbaka givaren (1) .

Justera avståndet mellan hjulet och sensorn till 1.2 mm .

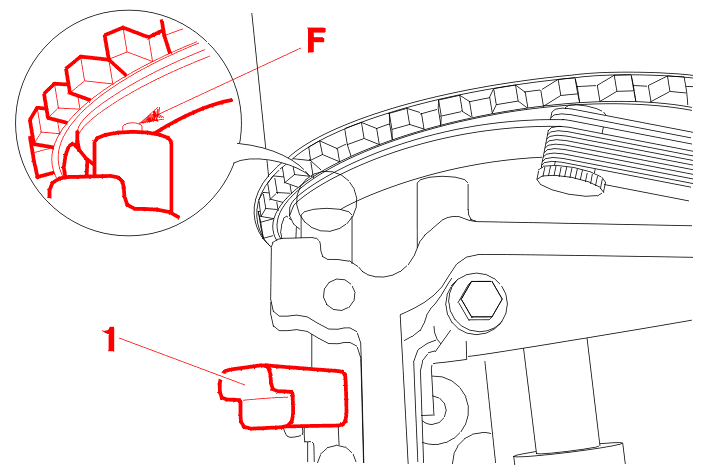

Om sensorn är ny, skall man för att justera avståndet, se till att sensorns stift (F) är i beröring med en av kamaxelhjulets tre mätpunkter .

Anslut vakuumslangen till vakuumpumpen .

Montera :

• det integrerade insugningssystem
• kamaxelremmen

Dekorkåpan .
