B1ET02K1 - 307
ÄNDRING KAMAXELDRIVNING
1 - PRESENTATION
1 - 1 - FÖRORD
Borttagning av frikopplingsbara nav pä kamaxelremskivorna ; Denna ändring leder till en ändring av metoden för demontering/montering av kamaxelremmen .

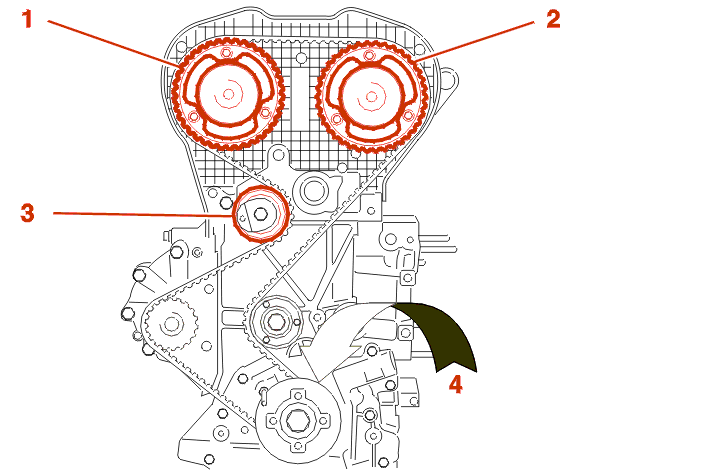

1 - 2 - TIDIGARE MONTERING
(1) Avgaskamaxeldrev av frikopplingsbar typ .
(2) Insugningskamaxeldrev av frikopplingsbar typ .
(3) Dynamisk spännrulle utan överspänningsmärke .
(4) Fast vevaxeldrev .

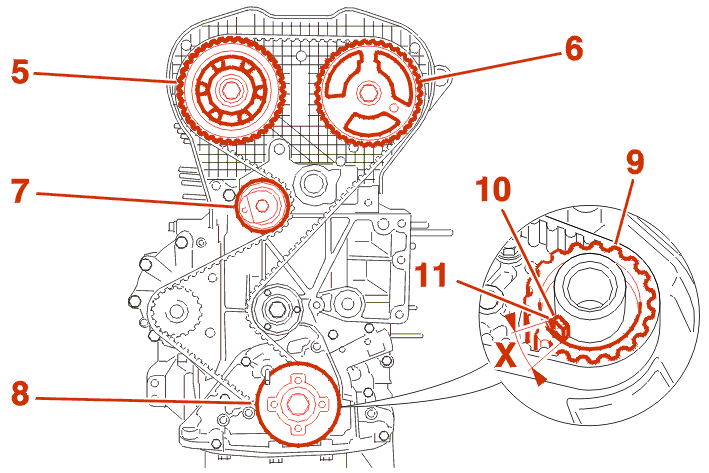

1 - 3 - NY MONTERING
(5) Avgaskamaxeldrev med dämpare .
(6) Fast insugningskamaxeldrev .
(7) Dynamisk spännrulle med spänningsmärke .
(8) Vevaxelfläns .
(9) Vevaxeldrev av frikopplingsbar typ .
(10) Fjäderkil för vevaxel .
(11) Fördjupning .
OBSERVERA : transmissionsdrevet pä vevaxeln har gjorts frikopplingsbart ; förflyttningens amplitud motsvarar bredden (X) pä fördjupningen (11) .
2 - DEMONTERING - MONTERING
Kamaxelrem .
2 - 1 - SPECIALVERKTYG
[1] Lästapp för vevaxel (-).0189-B .
[2] Lästappar för kamaxelnav (-).0189-A .
[3] Fästband för remmen (-).0189-K .
[4] Tapp för positionering av den dynamiska spännaren (-).0189-J .

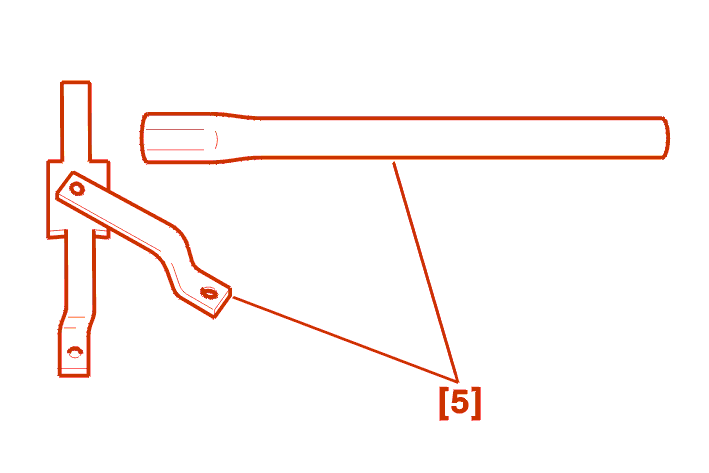

[5] Navspärr (-).0606.A1Y - (-).0606.A2 .
2 - 2 - DEMONTERING

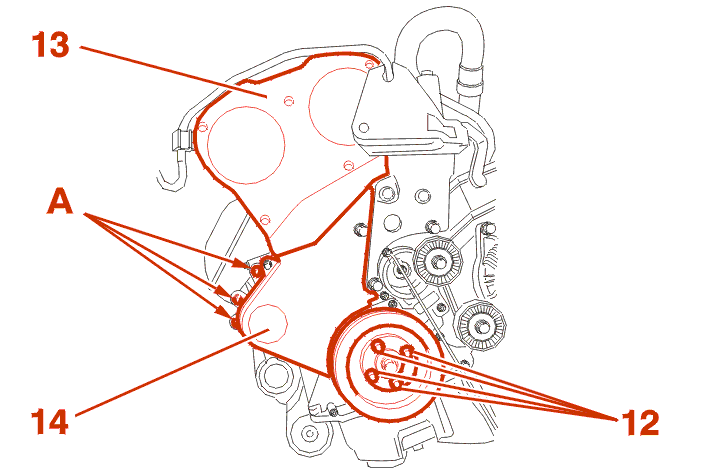

Demontera :
OBSERVERA : lossa inte fästbultarna (A) .

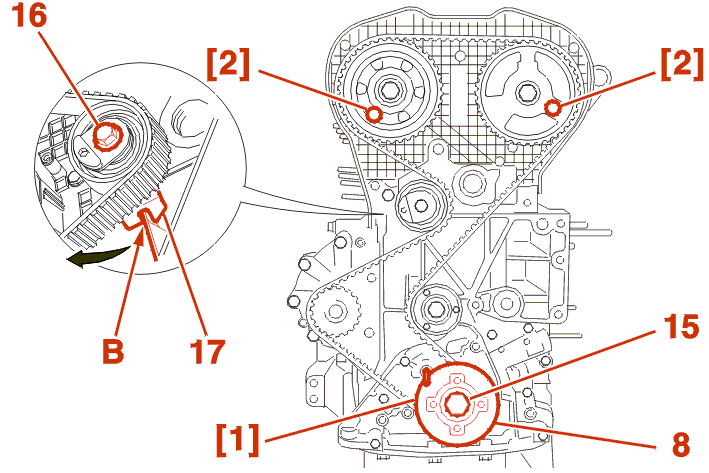

Spärra :
Lossa skruven (16) ( Högst) .

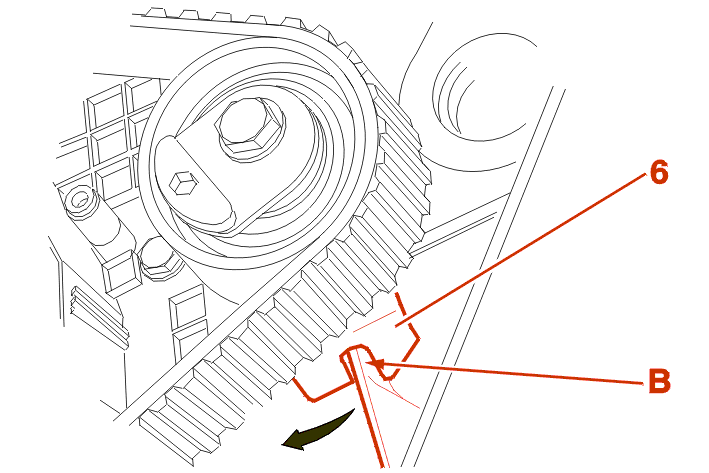

Frigör rullfästet (17) från ribban (B) för motorblocket (för att ge det större spelrum) .
Demontera kamremmen .
2 - 3 - MONTERING
Byt systematiskt ut ; Kamaxelremmen .
OBLIGATORISKT : kontrollera att rullarna (7) - (18) och vattenpumpen (19) roterar fritt (inget spel och ingen trög punkt) ; kontrollera även att dessa rullar inte är ljudliga och/eller att de inte uppvisar fettstänk .
Vid byte ; Åtdragningsmoment :
För remmen pä vevaxeldrevet (9) och iaktta monteringsriktningen .
Spärra remmen med verktyget [3] .
Montera kamremmen väl spänd i följande ordningsföljd :
2 - 4 - MONTERINGSSPÄNNING FÖR KAMREMMEN
OBLIGATORISKT : ingrepp som skall göras : kall motor .
För tillbaka rullfästet (17) i läge på motorblockets ribba (B) .
Demontera verktyget [3] .

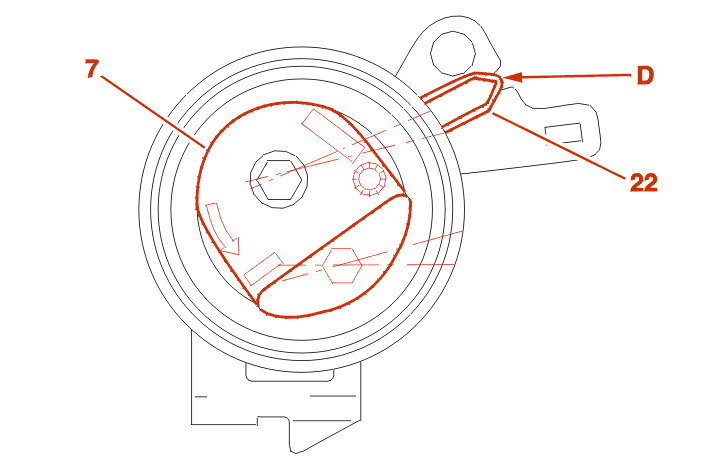

(C) Max. läge .
(D) Nominellt spänningsläge .
Med hjälp av sexkantavtrycket (E), vrid rullen i pilens riktning tills märket (22) når läget (C), för att spänna remmen maximalt .
Sätt verktyget [4] på plats .
Vrid rullen mot den riktning som visas av pilen pä rullen, med hjälp av sexkantavtrycket (E), tills en lätt kontakt uppstär mellan markören [4] och lästappen .
OBLIGATORISKT : vrid aldrig rullen (7) ett helt varv .
OBSERVERA : detta moment gör det möjligt att placera märket (22) i nominellt läge (D) .
Dra ät skruven (16) och häll fast rullen med hjälp av sexkantavtrycket (E) : Åtdragningsmoment: 2 daNm .
Ta bort verktygen [1] - [2] och [4] .
Vrid vevaxeln 10 varv i ordinarie rotationsriktning .
OBLIGATORISKT : vrid aldrig vevaxeln bakåt .
OBLIGATORISKT : inget tryck eller yttre päverkan fär anbringas pä remmen .
2 - 5 - KONTROLL
A : Kamremmens spänning .
Kontrollera läget för spännarens inställningsmärke (22) .
Om spännarens inställningsmärke inte är i inställningsläge (D) : Börja om ätdragningsmomenten för montering av kamaxelremmen .
B : Vevaxelns läge .

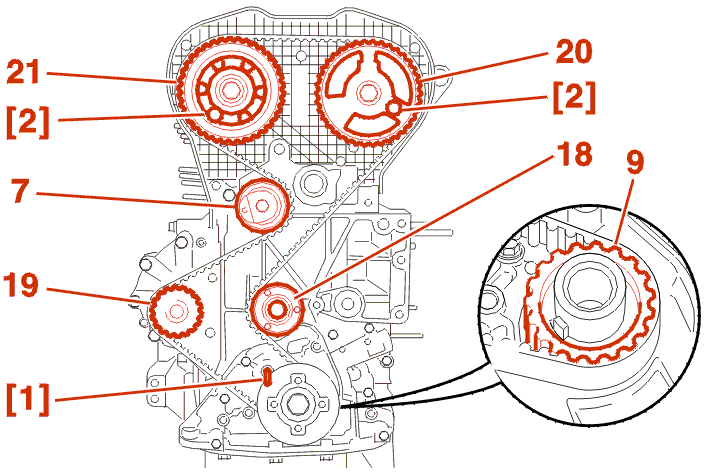

Läs fast insugningskamaxelns remskiva ; Med hjälp av verktyget [2] .
Lås vevaxeln ; Med hjälp av verktyget [1] .
Dä det är möjligt att montera verktyget [1], fortsätt monteringen .
OBLIGATORISKT : om det är omöjligt att montera verktyget [1], placera om flänsen (8) .

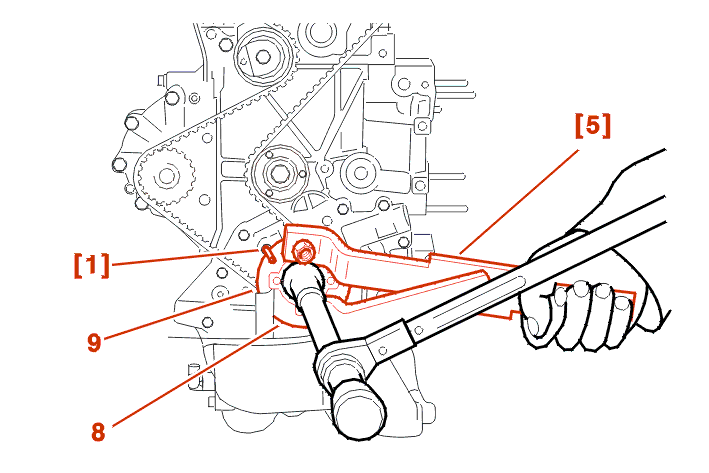

2 - 6 - OMPLACERING AV FLÄNSEN
Läs fast vevaxeln ; Med hjälp av verktyget [5] .
Lossa skruven (15) sä att vevaxeldrevet (9) frigörs .
För flänsen (8) till läsläge ; Med hjälp av verktyget [5] .
Sätt verktyget [1] på plats .
Dra ät skruven (15) till 4 danm och vinkeldra sedan med 53 ° ; Med ett verktyg av typ FACOM D.360 .
Demontera verktygen [1] - [2] - [5] .
2 - 7 - MONTERING (FORTSÄTTNING)
Montera :
