B1FD01K1 - 307 MOTOR TU3JP MOTOR TU5JP4
KONTROLL OLJETRYCK

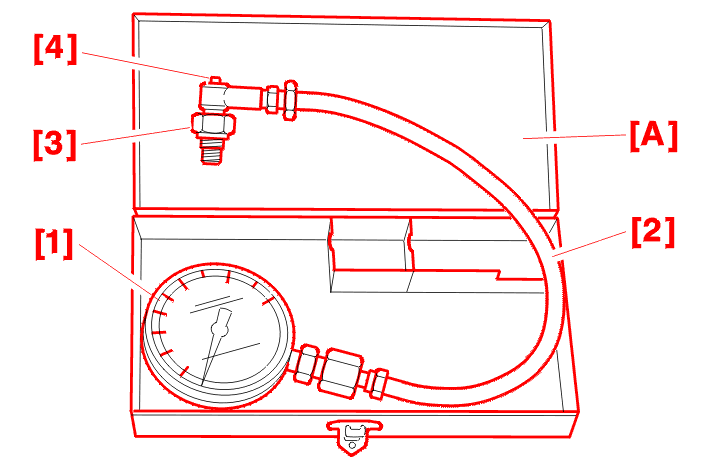

1 - SPECIALVERKTYG
| märkning | detalj | delnummer | delnummer |
|---|---|---|---|
| [A] | verktygslåda för mätning av tryck och vakuum | (-).1503-ZV | 4103-T |
| [1] | manometer | (-).1503-AZ | 2279-T |
| [2] | slang | (-).1503-B | 7001-T |
| [3] | adapter | (-).1503-E | 7001-T |
| [4] | nål | - | 7001-T |
2 - KONTROLL AV TRYCKET
OBSERVERA : kontroll av oljetrycket sker med varm motor, efter att oljenivån kontrollerats .

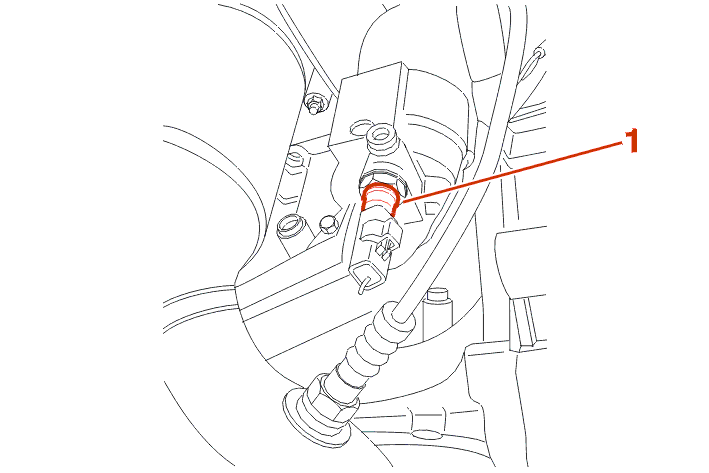

Koppla ur anslutningen till oljetryckskontakten .
Demontera oljetryckskontakten .
MOTOR TU3JP MOTOR TU5JP4
Montera anslutningen [3] .
Anslut manometern [1] och dess slang [2] .
Anslut en varvräknare .
kontrollera trycken .
Demontera manometern [1], dess slang [2] och dess koppling [3] .
Demontera varvräknaren .
montera oljetryckskontakten försedd med en ny packning .
Anslut åter oljetryckskontakten .
oljevolym .
