B1FD07K1 - 307 MOTOR EW10J4 MOTOR DW10TD MOTOR DW10ATED

KONTROLL OLJETRYCK

1 - SPECIALVERKTYG

MOTOR EW10J4

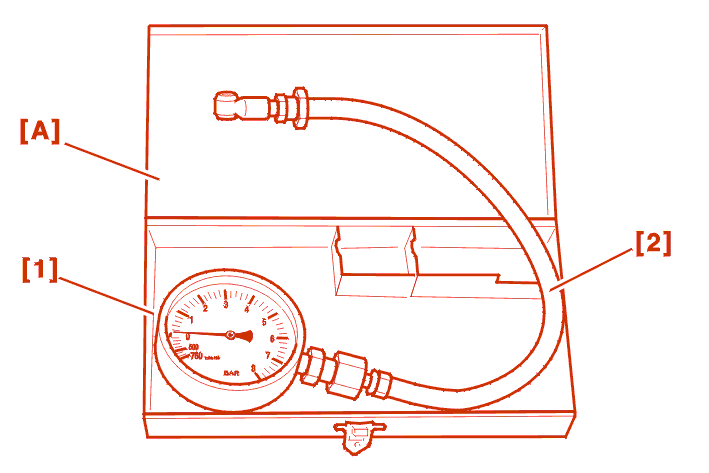

[A] Verktygslåda för mätning av tryck och vakuum (-).1503-ZV :

• [1] manometer (-).1503-AZ
• [2] slang (-).1503-B

MOTOR DW10TD MOTOR DW10ATED

[A] Verktygslåda för mätning av tryck och vakuum (-).1503-ZZ :

• [1] manometer
• [2] slang

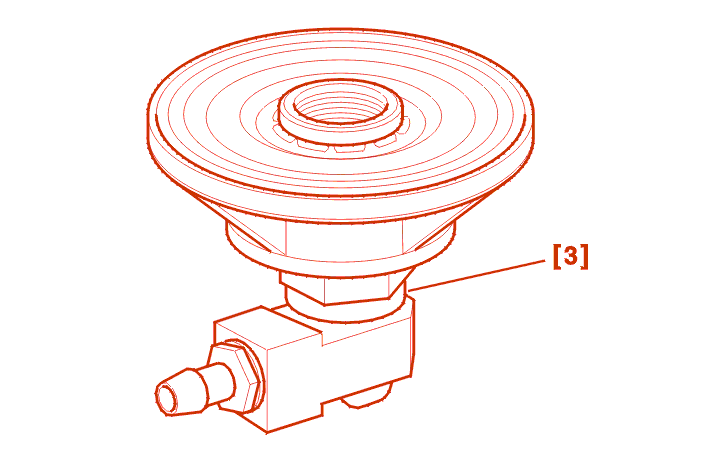

[3] adapter (-).1503-H .

2 - KONTROLL AV TRYCKET

OBSERVERA : kontroll av oljetrycket sker med varm motor, efter att oljenivån kontrollerats .

Demontera skyddet under motoraggregatet, (beroende på utrustning) .

Placera ett avtappningskärl under motorn .

MOTOR DW10TD MOTOR DW10ATED MOTOR EW10J4

Demontera oljefiltret .

MOTOR EW10J4

MOTOR EW10J4

ALLA MODELLER

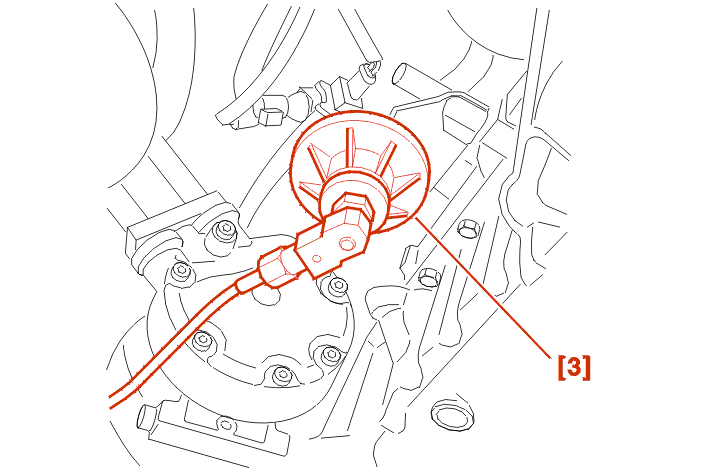

Placera verktyget [3] på oljefiltrets plats .

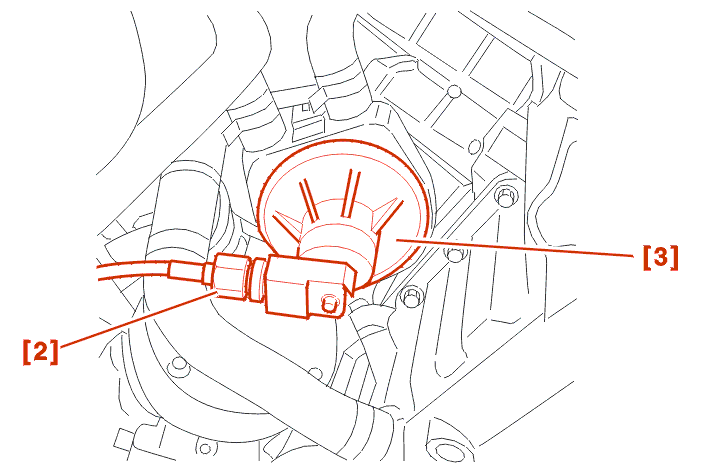

Placera verktygsenheten [1] - [2] på verktyget [3] .

Starta motorn .

KONTROLLERA TRYCKEN .

Demontera verktyget i omvänd turordning av monteringen .

Montera :

• ett nytt oljefilter
• skyddsskärmen under motoraggregatet, (beroende på utrustning)

fyll på motorolja .
