B1FG03K1 - 307 MOTOR TU3JP

DEMONTERING - MONTERING OLJEFILTER

1 - DEMONTERING

OBSERVERA : oljebyte skall utföras med varm motor; akta andra närbelägna värmekällor .

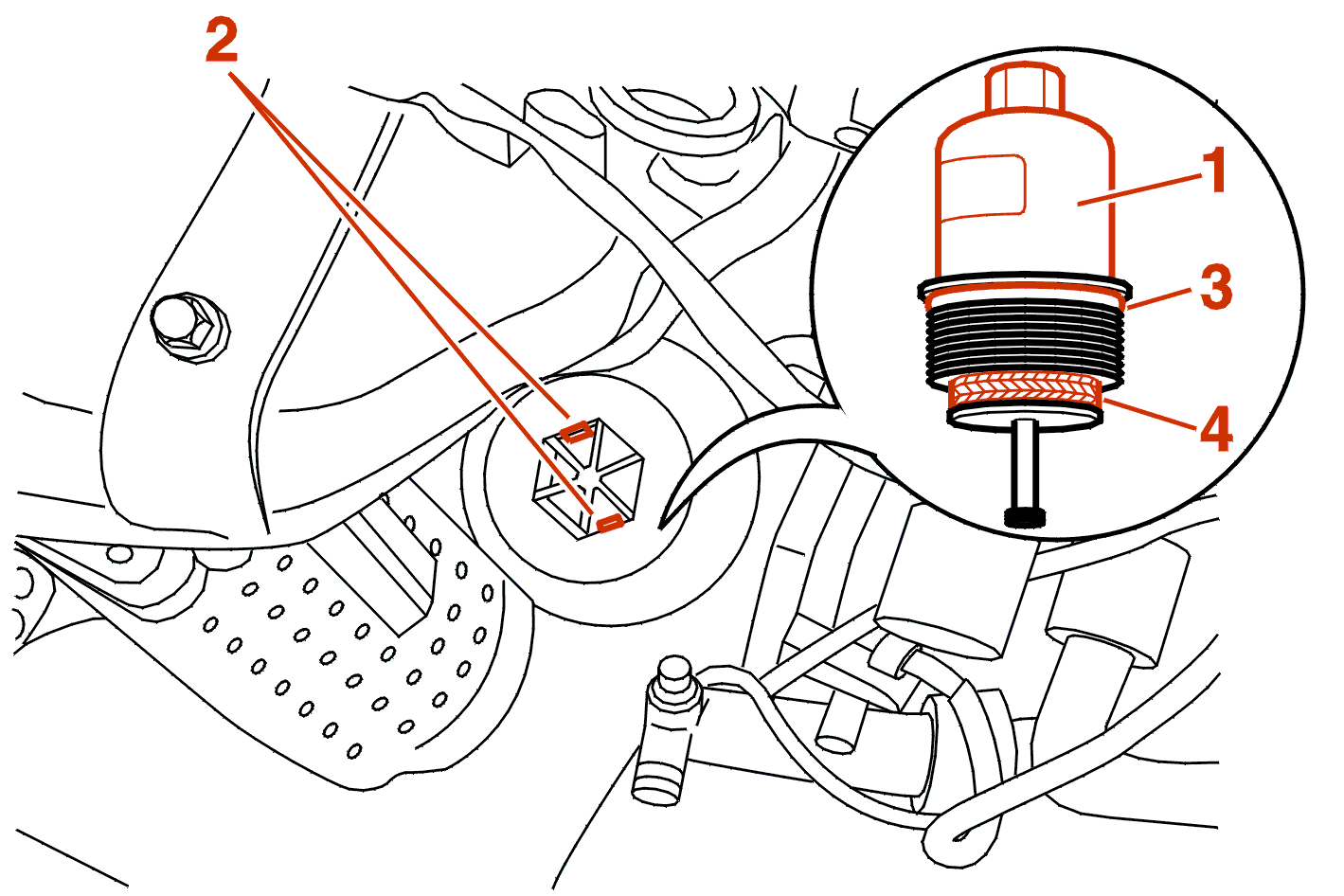

Lock (1) .

Flikar (2) .

Lockpackning (3) .

Filterinsats (4) .

OBSERVERA : se till att inte spruta ut olja på katalysatorn .

Lossa kåpan (1) .

OBSERVERA : clipsen är ägnade till att hålla fast kåpan på en hållare på (2) mm, så man kan lossa kåpan utan att bränna händerna på katalysatorn .

Lossa locket och demontera den .

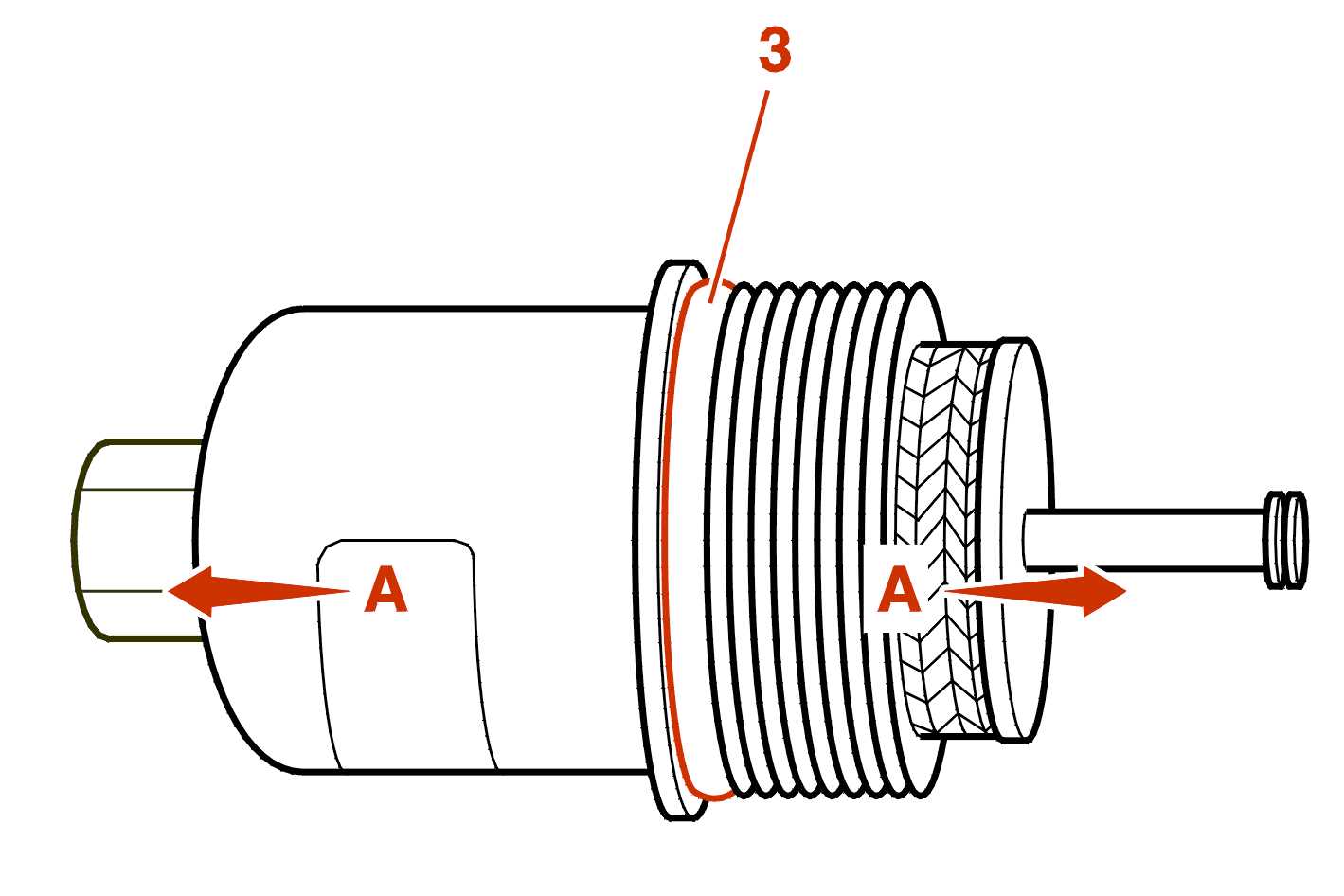

Demontera filtret från kåpan, dra i pilens riktning .

Demontera packningen (3) .

OBSERVERA : se till att inte skada packningens spår .

2 - MONTERING

Montera :

• en ny packning (3)
• en ny filterinsats
• kåpan med filterelement ; åtdragning 2.8 daNm
