B1HG03K1 - 307 MOTOR DV4TD

DEMONTERING - MONTERING TURBOKOMPRESSOR

1 - DEMONTERING

Sätt fordonet på en lyft .

Koppla ifrån batteriet .

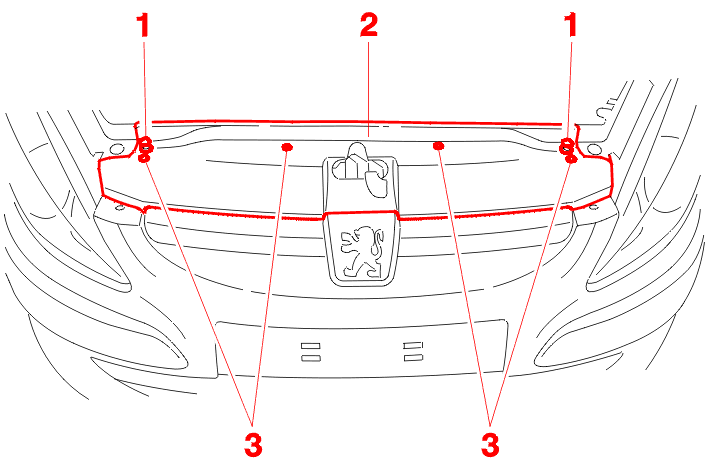

{{N13191}} dévisser les vis (1) de la cassette de refroidissement (2) .

{{N13192}} déposer les pions (3) de la calandre .

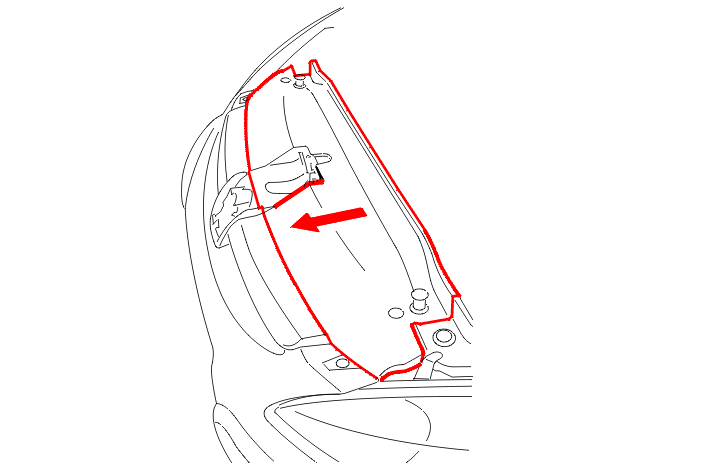

{{N13193}} soulever et basculer la cassette (2) vers l'avant du véhicule (en suivant la flèche) .

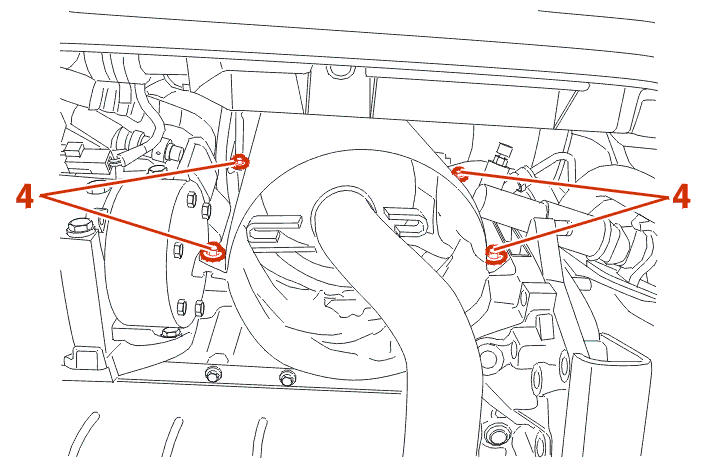

{{N13194}} dévisser les 6 vis de fixation (4) de l'écran thermique .

{{N13195}} protéger le radiateur de refroidissement avant de retirer l'écran thermique .

{{N13196}} extraire l'écran thermique par le haut .

Demontera :

• {{n13197}} le manchon d'entree d'air et l'attenuateur de turbocompresseur
• avgasgrenrörets övre värmeskydd

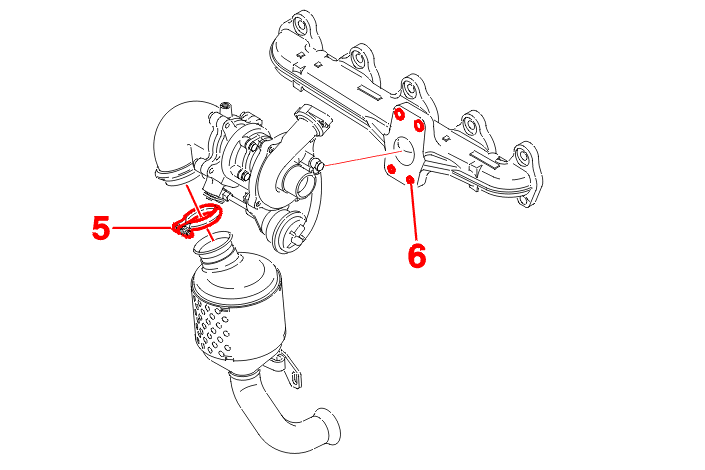

• {{n13198}} le collier superieur de catalyseur (5)
• {{n13199}} la vis creuse de lubrification du turbocompresseur
• {{n13200}} le raccord de retour d'huile
• {{n13201}} les 4 ecrous (6) de fixation du turbocompresseur sur le collecteur

2 - MONTERING

{{N13202}} nettoyer la surface du collecteur .

{{N13203}} vérifier l'absence de corps étrangers dans le collecteur d'échappement et le circuit d'admission .

{{N13204}} remplacer les écrous (6) de fixation du turbocompresseur .

Dra åt de 4 muttrar (6) till 2.5 ± 0.5 m.dan .

{{N13205}} remplacer le joint cuivre de la vis creuse de lubrification du turbocompresseur .

{{N13206}} reposer le tube de lubrification .

{{N13207}} approcher la vis creuse .

Dra bulten 3 ± 0.5 daNm .

Montera :

• {{n13200}} le raccord de retour d'huile
• {{n13198}} le collier superieur (5) de catalyseur
• avgasgrenrörets övre värmeskydd

Dra bultarna 1 daNm .

{{N13208}} reposer le manchon d'entrée d'air et l'atténuateur de turbocompresseur (Dra bulten 0.5 daNm) .

{{N13209}} protéger le radiateur de refroidissement avant de remettre l'écran thermique .

{{N13210}} reposer l'écran thermique par le haut .

Dra de 6 bultarna 0.5 daNm .

{{N13211}} repositionner la cassette de refroidissement .

{{N13212}} reposer les pions de centrage .

{{N13213}} serrer les fixations de la cassette de refroidissement à 1.5 m.daN .

Anslut åter batteriet .
