B1HG2XK1 - 307 MOTOR DW10TD

DEMONTERING - MONTERING GEMENSAM RAMP FÖR HÖGTRYCKSINSPRUTNING AV BRÄNSLE

OBLIGATORISKT : vid ingrepp i bränslesystemet skall instruktionerna i fråga om renlighet respekteras .

OBLIGATORISKT : alla ingrepp på högtrycksrören kräver systematiskt byte av rören .

1 - SPECIALVERKTYG

[1] Uppsättning av täckplåtar (-).0188-T .

[2] Momentnyckel .

2 - DEMONTERING

Demontera motorns prydnadslock .

Koppla från :

• batteriet
• de förbindelser på spridarna
• diesel temperaturgivaren
• givaren bränslehögtryck
• de förbindelser till magnetventilerna för kontroll av kompression och tryck
• sensorn till kamaxel position

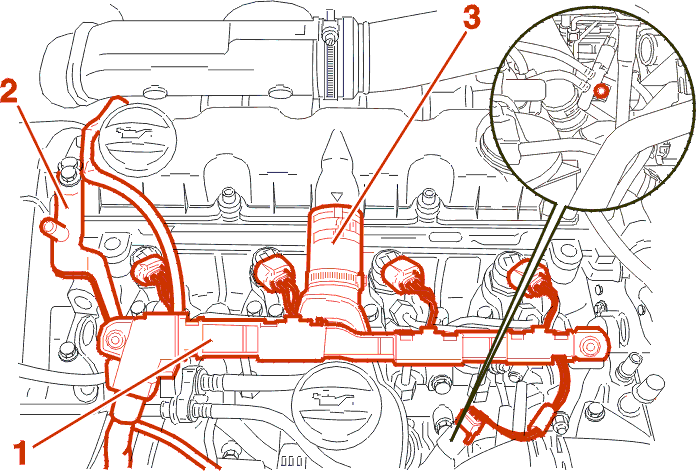

För kabelhärvan (1) åt sidan .

Demontera :

• fästet till återpåfyllningspumpen
• fäste (2) till kåpan
• tempgivare för diesel

Koppla loss och för åt sidan slangen för uppsugning av vevhusgaser .

OBLIGATORISKT : rengör högtryckskopplingarna innan de lossas .

OBLIGATORISKT : med propparna [1] täpper man till anslutningarna till matningsrampen , till spridarna och till bränsle högtryckspumpen .

Håll emot vid (A) .

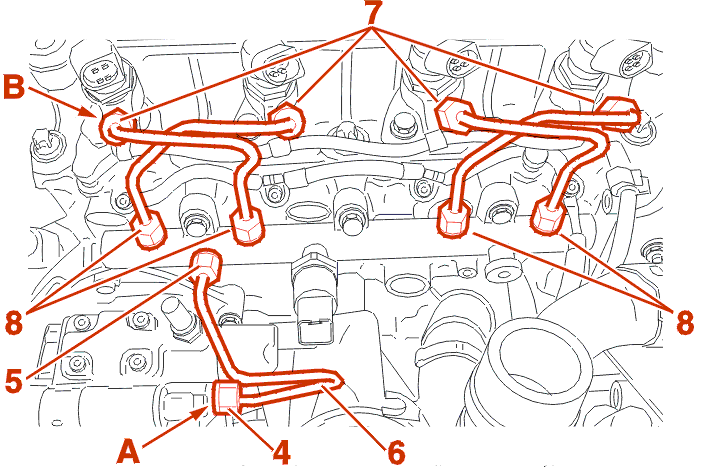

Lossa kopplingen (5) .

Demontera högtrycksröret (6) .

Håll emot vid (B) ; På alla spridare .

Lossa kopplingarna (7) - (8) .

Demontera bränsle högtrycksslangarna .

Demontera :

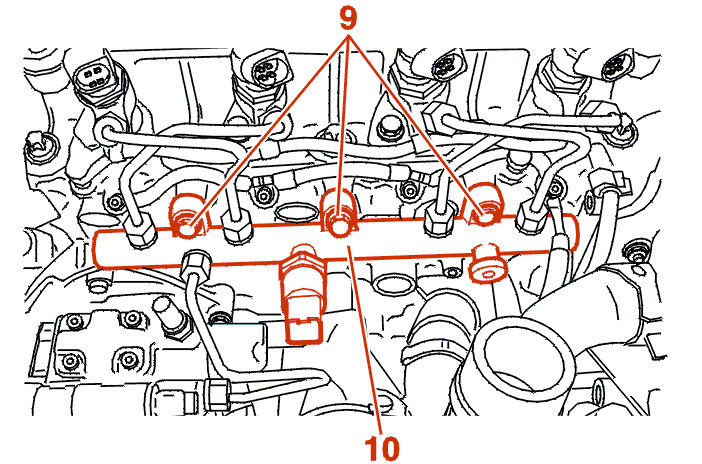

• skruvarna (9)
• bränslematnings högtrycksrampen (10)

3 - MONTERING

OBSERVERA : byt systematisk alla bränsle högtrycksrör .

Montera matningsrampen (10) .

Dra åt bultarna (9) för hand (så att matningsrampen fortfarande kan flyttas) .

Montera högtrycksslangarna kopplat till spridarna .

Dra åt nipplarna (7) - (8) för hand .

Montera bränsle högtrycksröret (6) igen .

Dra åt nipplarna (4) - (5) för hand .

Med hjälp av verktyget [2] ; Drag :

• {{n11277}} les raccords haute pression (5) - (8) ; 2.8 daNm
• skruvarna (9) ; 2.3 daNm
• {{n11277}} les raccords haute pression (7) ; 2.5 daNm
• {{n11277}} les raccords haute pression (4) ; 2.5 daNm

Montera tillbaka delarna i omvänd ordningsföljd .

Initialisera de olika styrboxarna .

{{N11278}} vérifier l'étanchéité des raccords .

3 - 1 - KONTROLL AV TÄTHETEN

Starta motorn .

Kontrollera att inga bränsleläckage förekommer .
