B1HG2ZK1 - 307

DEMONTERING - MONTERING BRÄNSLE MÄTARE/PUMP MODUL

1 - SPECIALVERKTYG

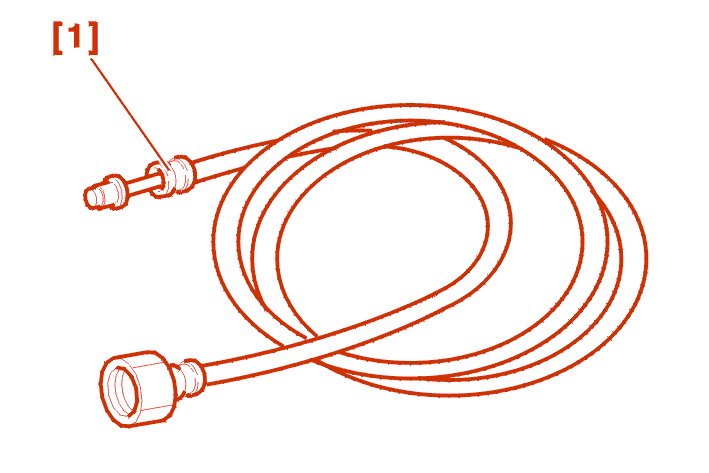

[1] Rör med ändstycke för ventil SHRADER (-).0141-T1 .

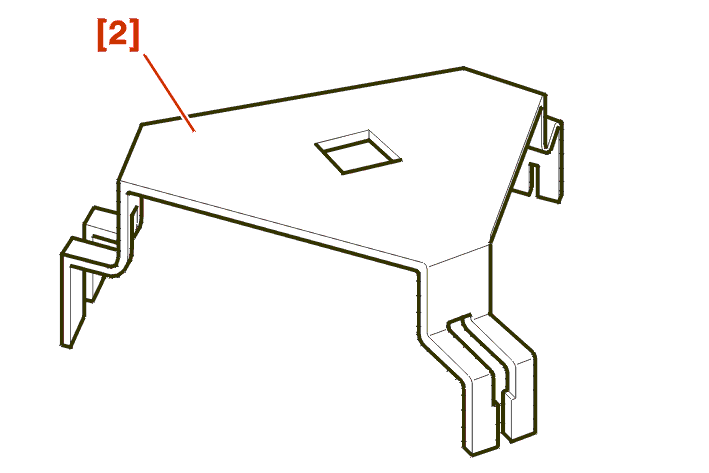

[2] Nyckel för demontering-montering av fästringen för mätaren (-).1607 .

2 - DEMONTERING

Låt bränsletrycket sjunka genom att ansluta änden av verktyget [1] till ventilen SHRADER; ta till vara bränslet i en behållare .

DEMONTERA BAKSÄTET .

BENSIN

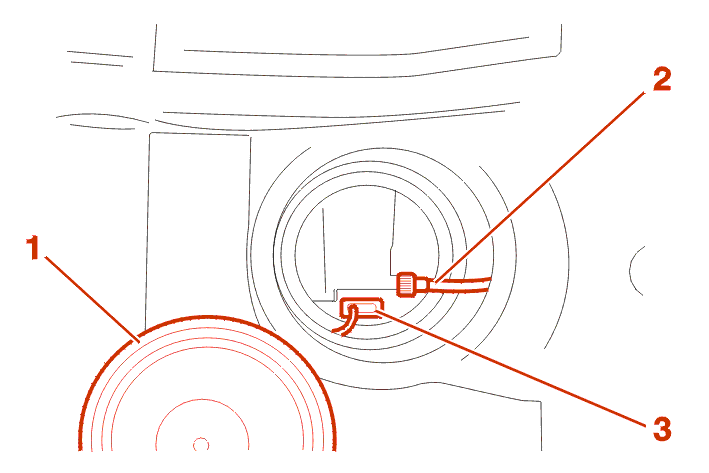

Demontera ; Skyddet (1) .

Frånkoppla bränsleslangen (2) .

Koppla ur kopplingsstycket (3) .

DIESEL

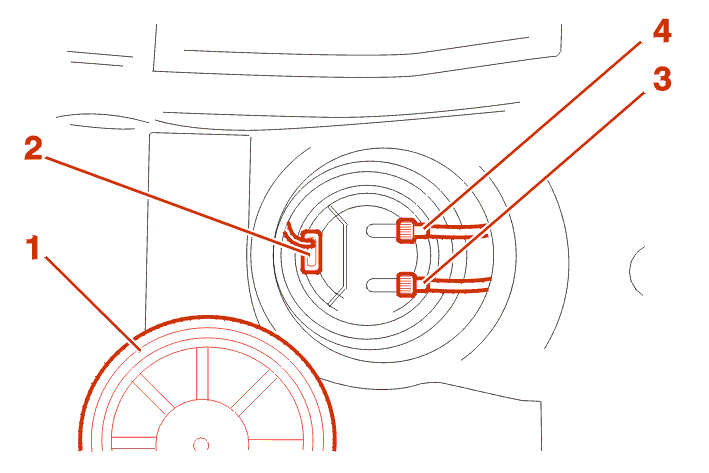

Demontera ; Skyddet (1) .

Koppla ur kopplingsstycket (2) .

Frånkoppla bränsleslangen (3) .

Koppla ur bränslesystemets returslang (4) .

ALLA MODELLER

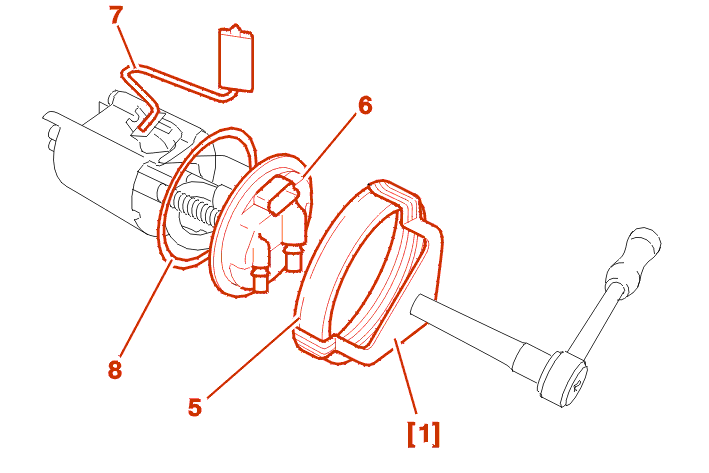

Demontera :

• ringen (5) med hjälp av verktyget [1]
• mätaren (6), och se till att inte förstöra eller deformera

OBLIGATORISKT : byt systematiskt ut packningen (8) vid demontering av ringen (5) .

3 - MONTERING

OBSERVERA : se till att inte skada packningen (8) och flottörens arm (7) .

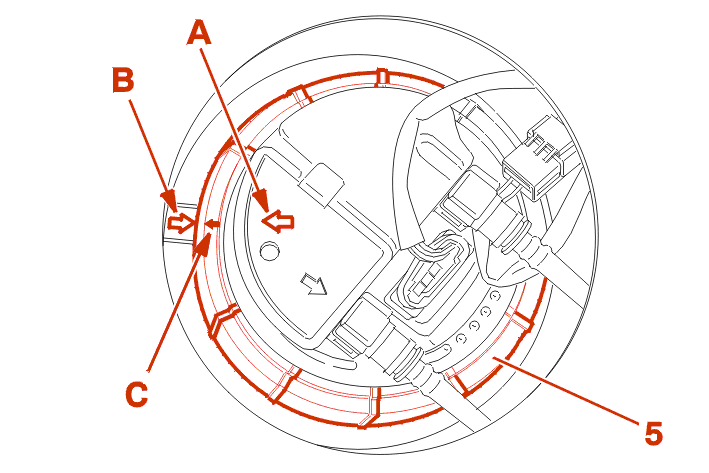

Placera enheten bränslemätare/pump i tanken så att pilen (A) är i linje med märket (B) .

Sätt tillbaka ringen (5) och dra åt med verktyget [1] tills märket (C) är i linje med pilen (A) och märket (B) .

BENSIN

Anslut åter :

• anslutning (3)
• röret för bränslematning (2)

DIESEL

Anslut åter :

• bränslereturslangen (4)
• röret för bränslematning (3)
• anslutningen (2)

ALLA MODELLER

Sätt tillbaka skyddet (1) .

Kontrollera den elektriska funktionen .
