B1HG36K1 - 307 MOTOR DV4TD

DEMONTERING - MONTERING SPRIDARE

1 - SPECIALVERKTYG

[1] Sats med proppar (-).0194-T .

[2] Verktygslåda för åtdragning (-).1609-ZZ .

2 - DEMONTERING

OBLIGATORISKT : rengör bränslekopplingarna innan de lossas .

demontera det integrerade insugningssystem .

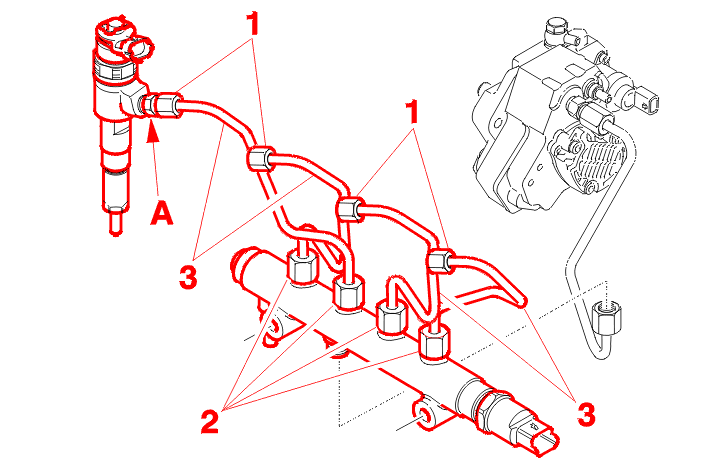

Hållfast ändstycket (A) och lossa skarvarna (1) .

Lossa nipplarna (2) på insprutningsrampen .

Demontera bränsle högtrycksslangarna (3) .

OBLIGATORISKT : täpp till insprutningsrampens utgångar och spridarnas ingångar med propparna .

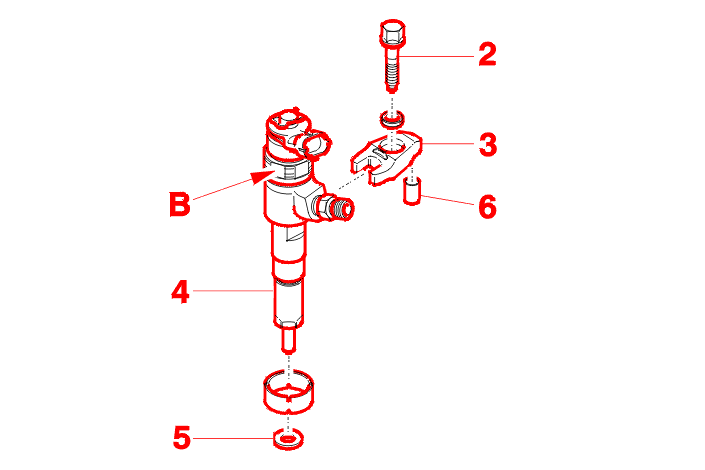

OBLIGATORISKT : gör inget ingrepp på muttern (B) .

Demontera :

• skruven (2)
• spridarflänsarna (3)
• spridarna (4)
• packningarna (5)

Täpp till spridarhuvudena och spridarspetsar med propparna [1] .

3 - MONTERING

OBLIGATORISKT : byt den eller de demonterade högtrycksrör samt packningarna .

Demontera propparna [1] från spridarhuvudena .

Kontrollera spridarnas stödtappar på topplocket samt spridarnas värmeavledningsspricka (6) .

Montera :

• packningarna (5) (nya)
• spridarna (4)
• spridarflänsarna (3)
• skruvarna (2)

Fäst högtrycksrören på spridarna och rampen .

Drag ; Högtrycksrören på spridarna (med hjälp av verktyget [2] ) genom att hålla fast ändstyckena (A) :

• förspänning : 1.7 daNm
• åtdragning : 2.2 daNm

Drag : Högtrycksrören på insprutningsrampen : Med hjälp av verktyget [2] :

• förspänning : 1.7 daNm
• åtdragning : 2.2 daNm

montera det integrerade insugningssytemet igen .

Starta motorn .

Demontera luftfilterboxen .

Kontrollera de olika kopplingarnas täthet .

Accelerera till 3500 v/min. .

Kontrollera de olika kopplingarnas täthet .

Byt ut skadade detaljer (vid behov) .

Montera :

• luftfilterhuset
• kåpa
