B1HG3AK1 - 307 MOTOR DW10ATED

DEMONTERING - MONTERING ADDITIVTANK

OBLIGATORISKT : sätt på handskar och skyddsglasögon före ingreppet : täpp till hålen med propparna .

1 - DEMONTERING

Sätt fordonet på en lyft .

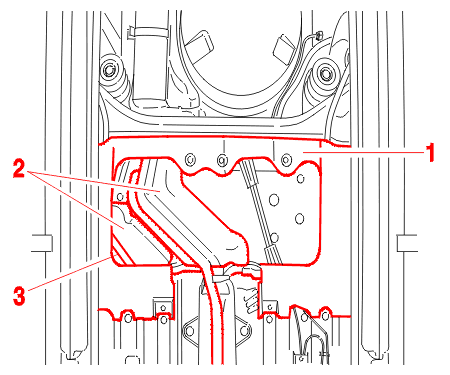

Demontera :

• {{n12517}} l'ecran gauche sous le reservoir a carburant (1)
• värmeskydden (2)
• fastsättningsben (3)

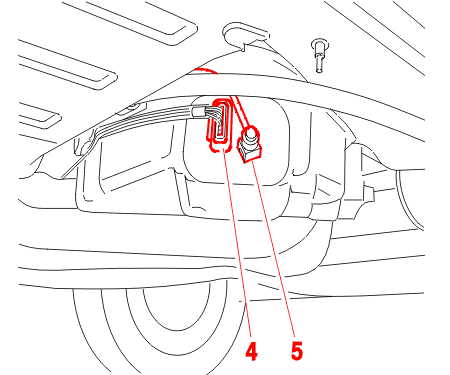

Koppla från :

• anslutningen (4)
• den självlåsande kopplingen (5)

OBLIGATORISKT : sätt skyddspropparna [1] - [2] - [3] i nipplarna , så förorening av additiv-systemet hindras .

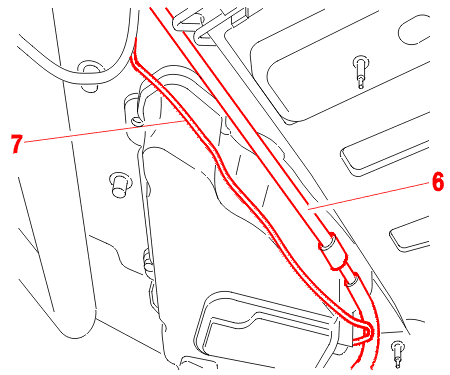

Frigör :

• handbromsvajern (6)
• slangen (7)

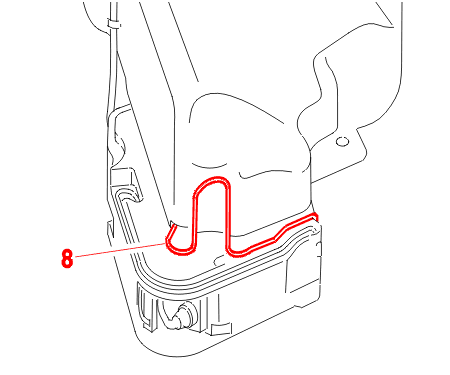

Frigör ; Slangen (8) .

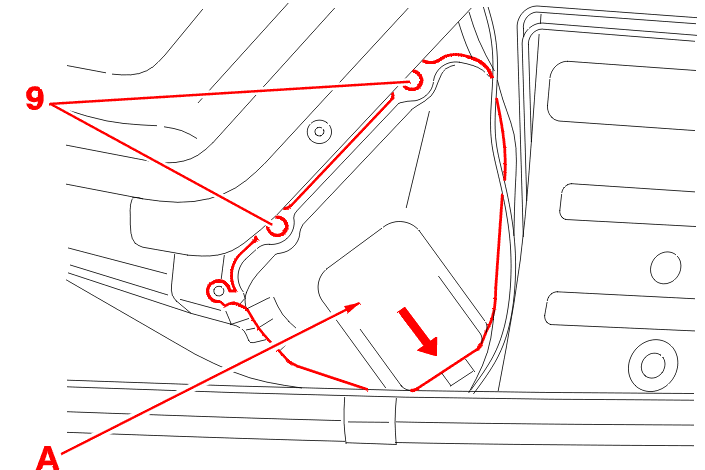

Ta bort agrafferna (9) .

{{N12518}} dégager le réservoir comme indiqué en (A) .

Demontera tanken .

2 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .
