B1HG3NK1 - 307 MOTOR DV4TD

DEMONTERING - MONTERING HÖGTRYCKSPUMP

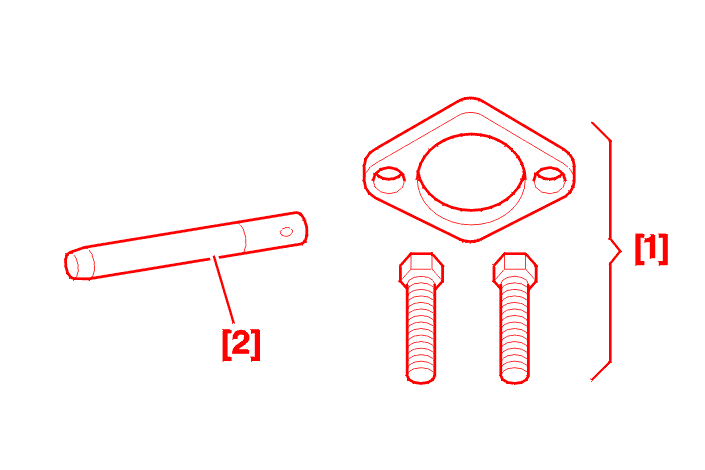

1 - SPECIALVERKTYG

[1] {{N13345}} extracteur de pignon pompe haute pression (-).0194-H .

[2] {{N13346}} arrêt en rotation pignon de pompe haute pression (-).0194-J .

2 - DEMONTERING

Sätt bilen på en körbanelyft .

Koppla ifrån batteriet .

Demontera :

• det integrerade insugningssystem
• kamaxelremmen
• {{n13347}} le tube haute pression de sortie de pompe - entree rail

{{N13348}} placer l'outil [1] sur la poulie de pompe haute pression .

{{N13349}} placer l'outil [2] dans le support de pompe .

{{N13350}} dévisser l'écrou pour extraire la poulie de l'axe de la pompe .

Demontera verktygen [1] - [2] .

{{N13351}} débrancher et bouchonner les durits de retour carburant .

{{N13352}} débrancher le connecteur du capteur de pression de pompe .

Demontera :

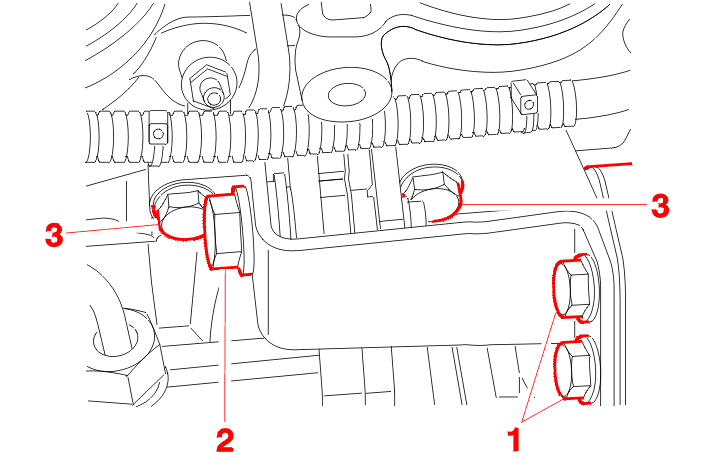

• {{n13353}} les vis de support arriere de pompe (1)
• {{n13354}} la vis de fixation de la patte sur le support (2)
• {{n13355}} les vis du support de patte sur la culasse (3)

Demontera :

• {{n13356}} les 3 vis (4) de fixation de pompe sur son support
• pumpen

3 - MONTERING

{{N13357}} placer la pompe sur son support .

Dra de 3 bultarna (4) 2.5 daNm .

{{N13349}} placer l'outil [2] dans le support de pompe .

{{N13358}} serrer l'écrou de poulie à 5 m.daN .

Demontera verktyget [2] .

{{N13359}} rebrancher le capteur de pression de pompe .

{{N13360}} placer le support arrière de pompe .

Dra bultarna :

• (1) 1.5 daNm
• (2) 2 daNm
• (3) 2 daNm

Montera :

• {{n13361}} le tube haute pression neuf
• kamaxelremmen
• det integrerade insugningssystem

Anslut batteriet .
