B1HG3PK1 - 307 MOTOR DW10ATED PARTIKELFILTER

DEMONTERING - MONTERING GEMENSAM RAMP FÖR HÖGTRYCKSINSPRUTNING AV BRÄNSLE

OBLIGATORISKT : vid reparation på dieselkretsen respekteras säkerhertsreglerna .

OBLIGATORISKT : alla ingrepp på högtrycksrören kräver systematiskt byte av rören .

1 - SPECIALVERKTYG

[1] Uppsättning av täckplåtar (-).0188-T .

[2] Låda med momentåtdragningsverktyg till dieselhögtryckskrets (-).1603-ZZ .

2 - DEMONTERING

OBLIGATORISKT : innan all felsökning : avvakta 30 sekunder efter avstängning av tändningen .

Koppla ifrån batteriet .

Demontera ventilkåpan .

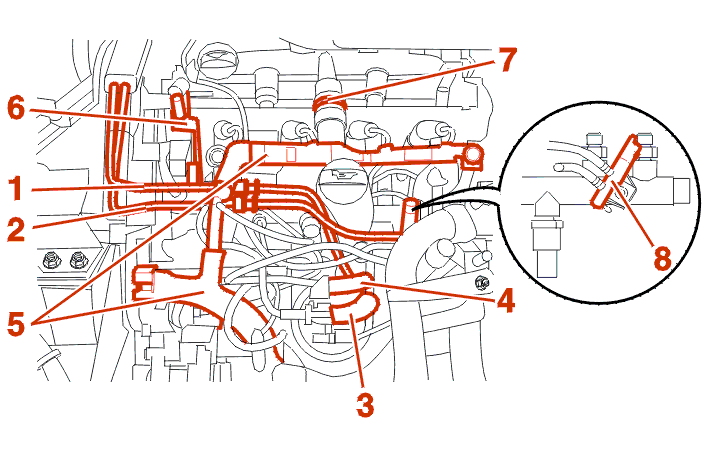

{{N13425}} écarter le faisceau injection (5) .

{{N7719}} désaccoupler et écarter :

• {{n13426}} les tuyaux (1) - (2) - (3) - (4) , et les obturer a l'aide des bouchons [1]
• pcv röret (7)

Demontera :

• fäste till kåpan (6)
• tempgivare för diesel (8)

OBLIGATORISKT : rengör högtryckskopplingarna innan de lossas .

Lossa :

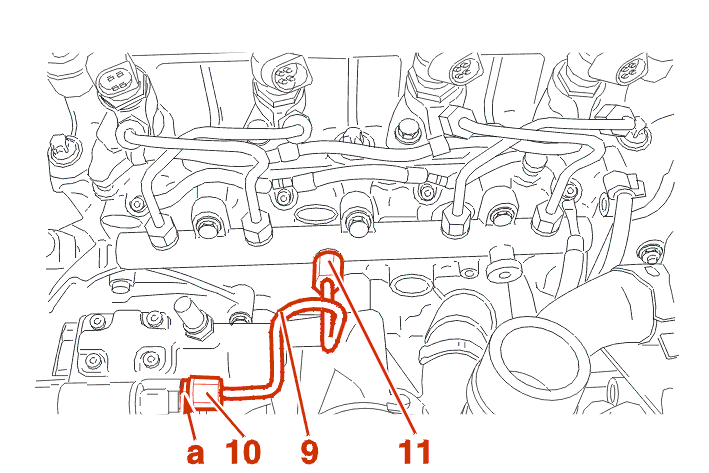

• {{n10664}} le raccord (10) en maintenant le raccord sur pompe a l'aide d'une cle plate : i (a)
• anslutningen (11)

{{N13471}} déposer le tuyau d'alimentation haute pression (9) .

{{N13472}} débrancher le capteur haute pression carburant .

Lossa :

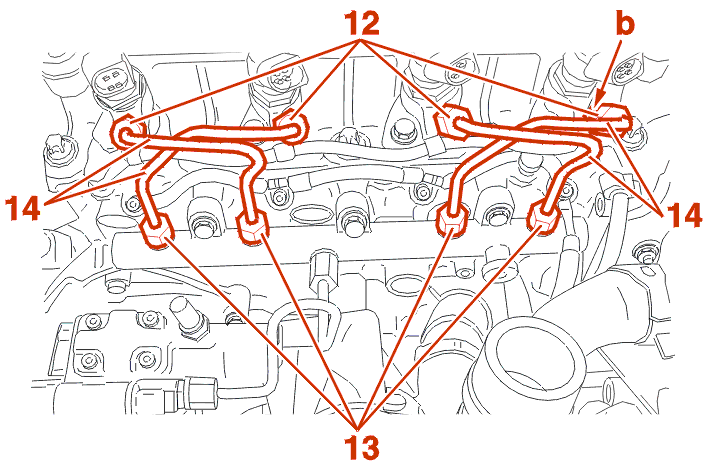

• {{n13428}} les raccords (12) , en maintenant le raccord sur injecteur (b) a l'aide d'une cle plate
• kopplingarna (13)

{{N13473}} déposer les tuyaux d'alimentation haute pression (14) .

OBLIGATORISKT : täpp till hålen med propparna [1] .

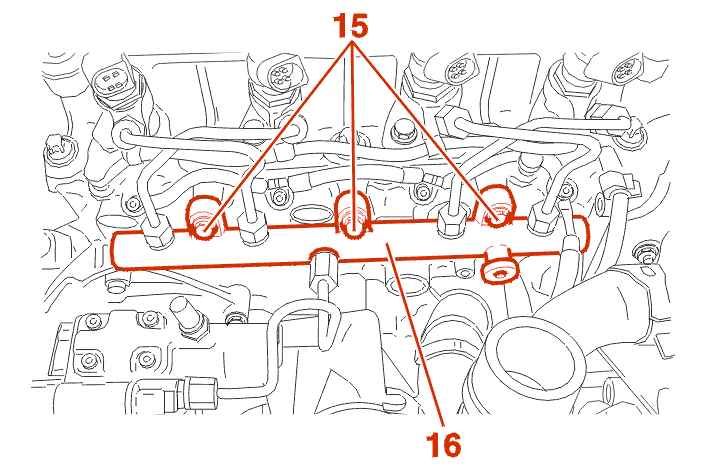

Demontera :

• skruvarna (15)
• bränslematnings högtrycksrampen (16)

3 - MONTERING

OBLIGATORISKT : {{n13432}} remplacer les tuyaux haute pression carburant deposes .

{{N13474}} reposer la rampe haute pression carburant (16) .

Dra åt skruvarna (15) för hand .

Anslut bränsle högtryckssensorn .

Montera :

• {{n13475}} le tuyau d'alimentation haute pression (9)
• {{n13476}} les tuyaux d'alimentation haute pression (14)

Dra åt nipplarna för hand .

Dra åt (Med hjälp av verktyget [2]) :

• slangarna (11) och (13) : med 2.4 daNm
• {{n13477}} le raccord (10) a 0.8 m.dan, en maintenant le raccord sur pompe en (a) a l'aide d'une cle plate
• {{n13478}} les raccords (12) a 2.5 m.dan, en maintenant le raccord sur injecteur en (b) , a l'aide d'une cle plate

Drag (Med hjälp av verktyget [2]) :

• slangarna (11) och (13) : med 2.6 daNm
• {{n13477}} le raccord (10) a 2.6 m.dan, en maintenant le raccord sur pompe en (a) a l'aide d'une cle plate
• {{n13478}} les raccords (12) a 2.75 m.dan, en maintenant le raccord sur injecteur en (b) , a l'aide d'une cle plate
• skruven (15) 2.5 daNm
• tempgivare för diesel : med 2 daNm

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

Initialisera de olika styrboxarna .

3 - 1 - KONTROLL AV TÄTHETEN

Gör ett körprov på väg .

Lägg i 3:an : Stabilisera motorns varvtal på 1000 v/min .

Accelerera snabbt intill 3500 varv./min .

Kontrollera att inga bränsleläckage förekommer .
