B1HG3QK1 - 307 MOTOR DW10ATED PARTIKELFILTER

DEMONTERING - MONTERING SPRIDARE

OBLIGATORISKT : vid reparation på dieselkretsen respekteras säkerhertsreglerna .

OBLIGATORISKT : alla ingrepp på högtrycksrören kräver systematiskt byte av rören .

1 - SPECIALVERKTYG

[1] Uppsättning av täckplåtar (-).0188-T .

[2] Låda med momentåtdragningsverktyg till dieselhögtryckskrets (-).1603-ZZ .

2 - IDENTIFIERING

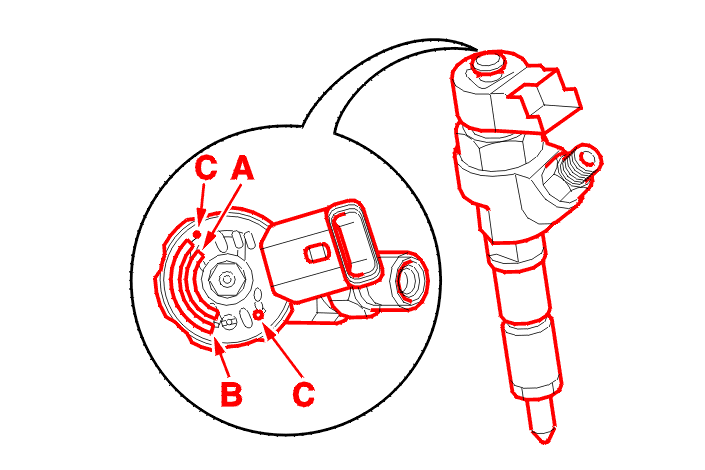

{{N13423}} les porte-injecteurs sont repérés par un gravage situé sur la partie supérieure du bobinage vers l'orifice de retour de gazole .

Identifieringsmärkning innehållande :

• (A) {{n13424}} identification fournisseur(s)
• (B) PSA identifieringsnummer
• (C) identifiering av klasserna

Märkning X =Spridare av klass X .

Märkning Y =Spridare av klass Y .

Märkning Z =Spridare av klass Z .

OBLIGATORISKT : vid byte av en spridarhållare, beställ en komponent av samma klass ; motorn skall vara utrustad med 4 spridarhållare av samma klass .

3 - DEMONTERING

OBLIGATORISKT : innan all felsökning : avvakta 30 sekunder efter avstängning av tändningen .

Koppla ifrån batteriet .

Demontera ventilkåpan .

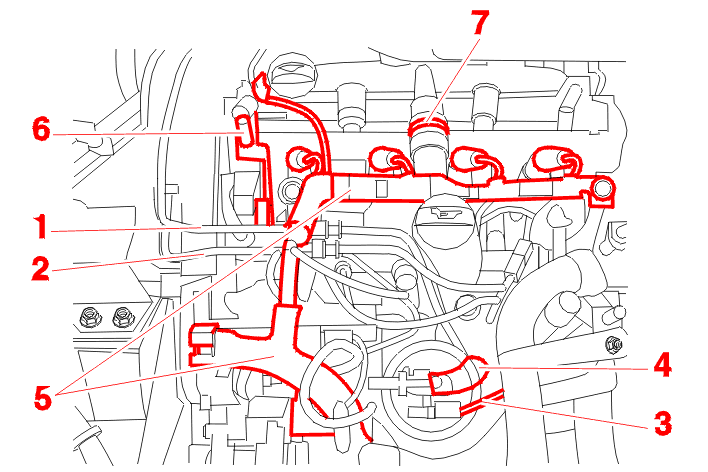

{{N13425}} écarter le faisceau injection (5) .

{{N7719}} désaccoupler et écarter :

• {{n13426}} les tuyaux (1) - (2) - (3) - (4) , et les obturer a l'aide des bouchons [1]
• pcv röret (7)

{{N13427}} déposer le support de cache-style (6) .

OBLIGATORISKT : rengör högtryckskopplingarna innan de lossas .

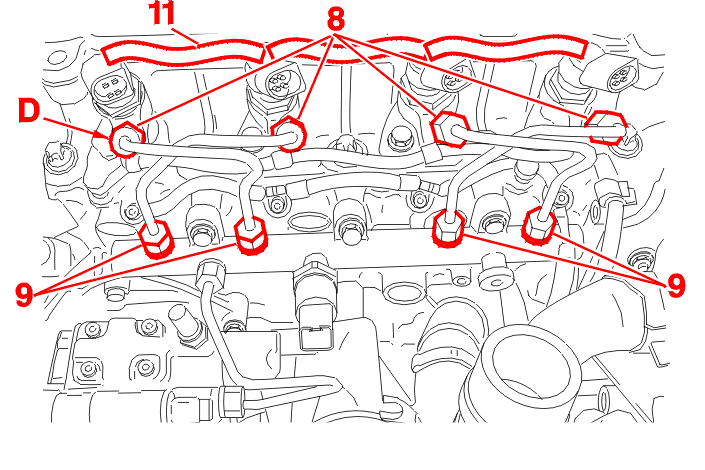

Lossa :

• {{n13428}} les raccords (8) , en maintenant le raccord sur injecteur (d) a l'aide d'une cle plate
• kopplingarna (9)

Demontera :

• {{n13429}} les tuyaux haute pression carburant (10)
• diesel retur slang (11)

OBLIGATORISKT : täpp till hålen med propparna [1] .

OBLIGATORISKT : gör inget ingrepp på muttern (E) .

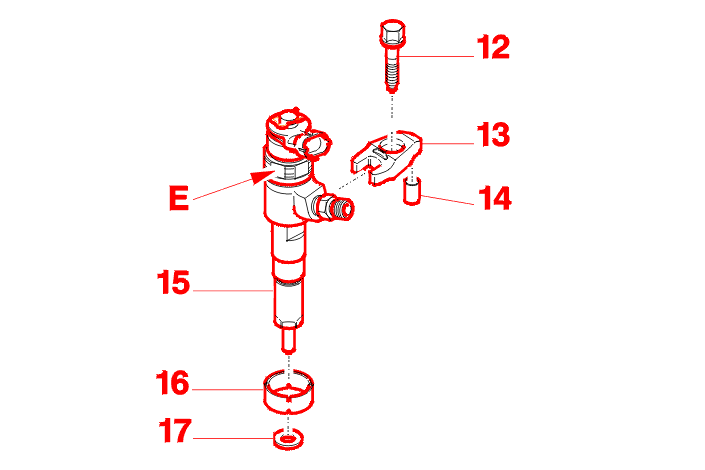

Demontera :

• skruvarna (12)
• {{n13430}} les fourchettes de fixation des porte-injecteurs (13)
• stödbrickorna (14)
• spridarhållarna (15)
• tätningsringarna (16)
• kopparpackningarna (17)

OBLIGATORISKT : {{n13431}} obturer les puits des porte-injecteurs et les orifices a l'aide de bouchons [1] .

4 - MONTERING

OBLIGATORISKT : {{n13432}} remplacer les tuyaux haute pression carburant deposes .

Demontera propparna [1] från spridarhuvudena .

Sätt på plats :

• de nya kopparpackningarna (17)
• nya tätningsringar (16)
• spridarhållarna (15)
• stödbrickorna (14)
• {{n13430}} les fourchettes de fixation des porte-injecteurs (13)
• skruvarna (12) ; drag åt för hand
• {{n13429}} les tuyaux haute pression carburant (10) ; dra åt nipplarna för hand

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

Initialisera de olika styrboxarna .

5 - KONTROLL AV TÄTHETEN

Gör ett körprov på väg .

Lägg i 3:an ; Stabilisera motorns varvtal på 1000 v/min .

Accelerera snabbt intill 3500 varv./min .

Kontrollera att inga bränsleläckage förekommer .
