B1KG0CK1 - 307 MOTOR DW10ATED

DEMONTERING - MONTERING PARTIKELFILTER

OBLIGATORISKT : släng inte förpackningen till partikelfiltret som reservdelslagret levererat : använd förpackningen till att returnera den del som ni bytt .

{{N13419}} mettre les bouchons et obturateurs récupérés sur le filtre à particules neuf aux extrémités et orifices .

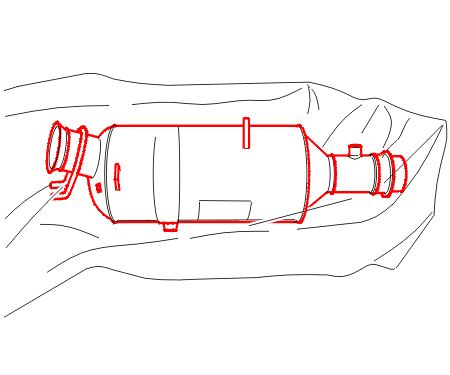

Lägg i partikelfiltret i påsen som ni sparat .

Lägg alla delar i original förpackningen .

Returnera delen till återanvändning .

1 - DEMONTERING

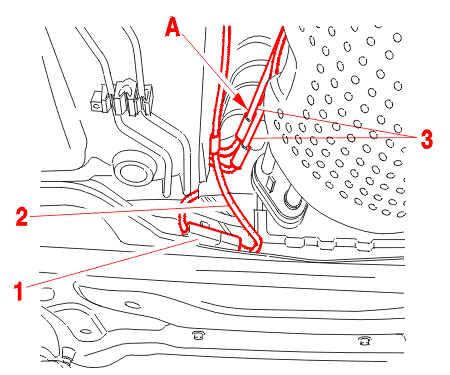

{{N13420}} déposer et débrancher le connecteur (1) .

Frigör kabelhärvan (2) .

Kontrollera att det finns en vit markering på röret (A) (om ej, så gör en markering) .

Koppla ur ledningarna (3) .

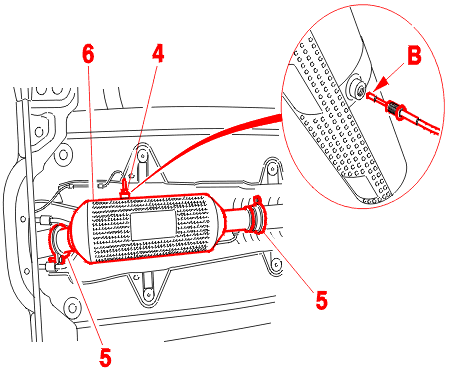

{{N13421}} déposer la sonde de température (4) ;Med hjälp av en rörnyckel .

OBSERVERA : {{n13422}} ne pas deteriorer la partie (b) de la sonde lors de la depose .

Demontera :

• klammorna för avgasröret (5)
• {{n12833}} l'ensemble catalyseur/filtre a particules (6)

OBSERVERA : {{n12996}} faire attention de ne pas blesser le flexible d'echappement, celui-ci ne supporte pas les contraintes en traction, en torsion et en flexion .

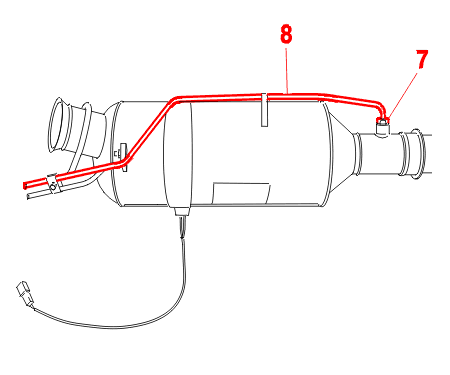

Lossa kopplingen (7) ;Med hjälp av en rörnyckel .

Demontera slangen (8) .

OBLIGATORISKT : byt alltid klammer på avgasgrenröret (5) .

2 - MONTERING

OBSERVERA : byt inte om på tryckrören : {{n7665}} le repere (a) anneau de peinture blanche correspond a la prise de pression aval du filtre a particules .

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

Fyll upp additivtanken .
