B2CG6HK1 - 307 VÄXELLÅDA BE4R

DEMONTERING - MONTERING VÄXELLÅDHUS

1 - FÖRBEREDANDE ÅTGÄRDER

Demontering av växellåda .

2 - DEMONTERING

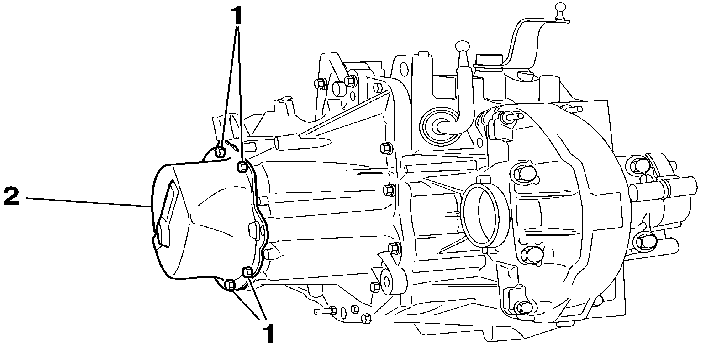

Demontera :

• skruvarna (1)
• kåpan (2)

A: Första monteringen .

B: Andra montagesatsen .

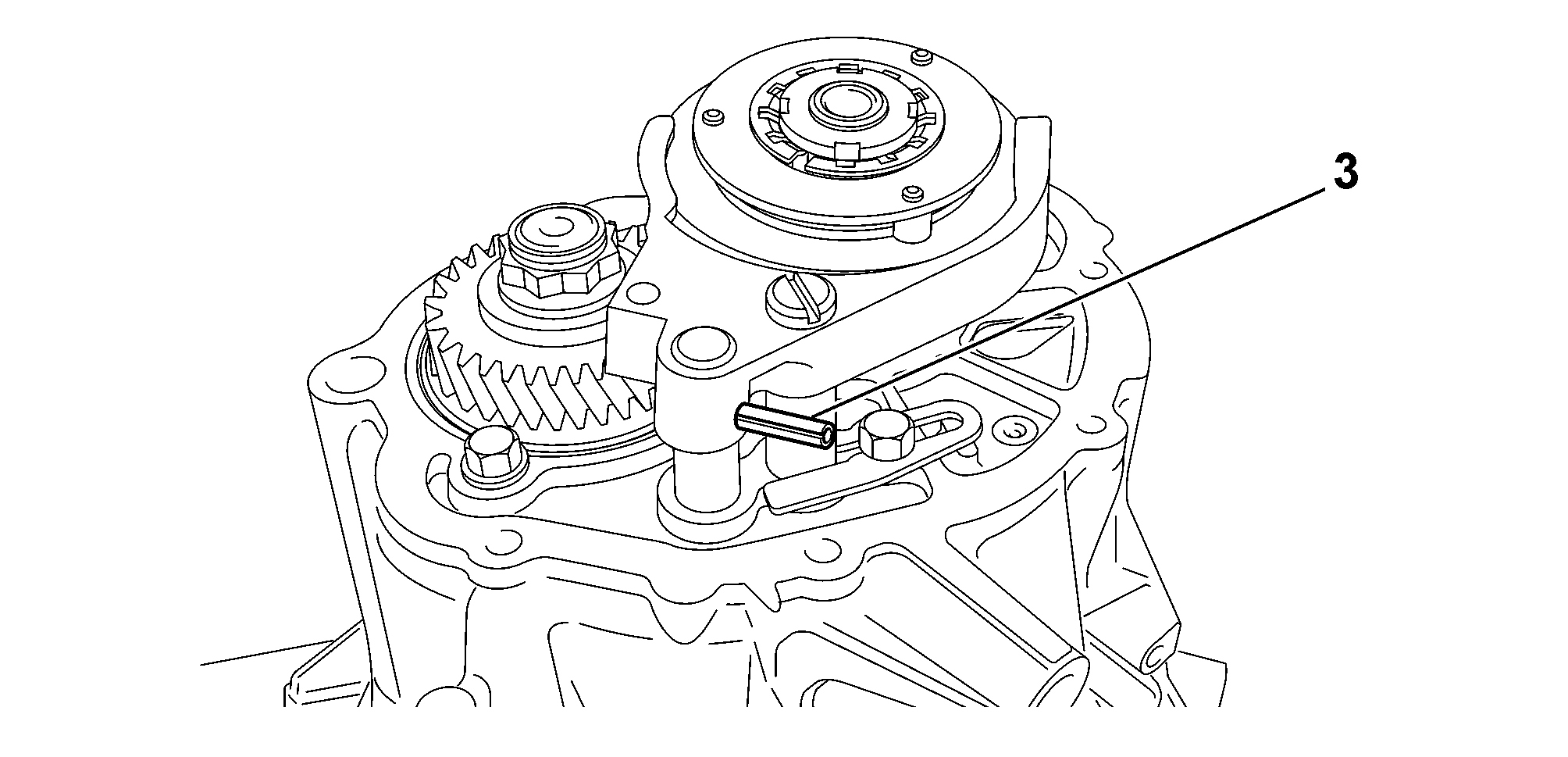

Lägg in : 5:an och demontera sprinten (3) som håller fast gaffeln .

Gå tillbaka till neutralläge (Gaffeln skall förbli kvar i läge) .

Lägg in : En annan växel för att blockera axlarna i rotation .

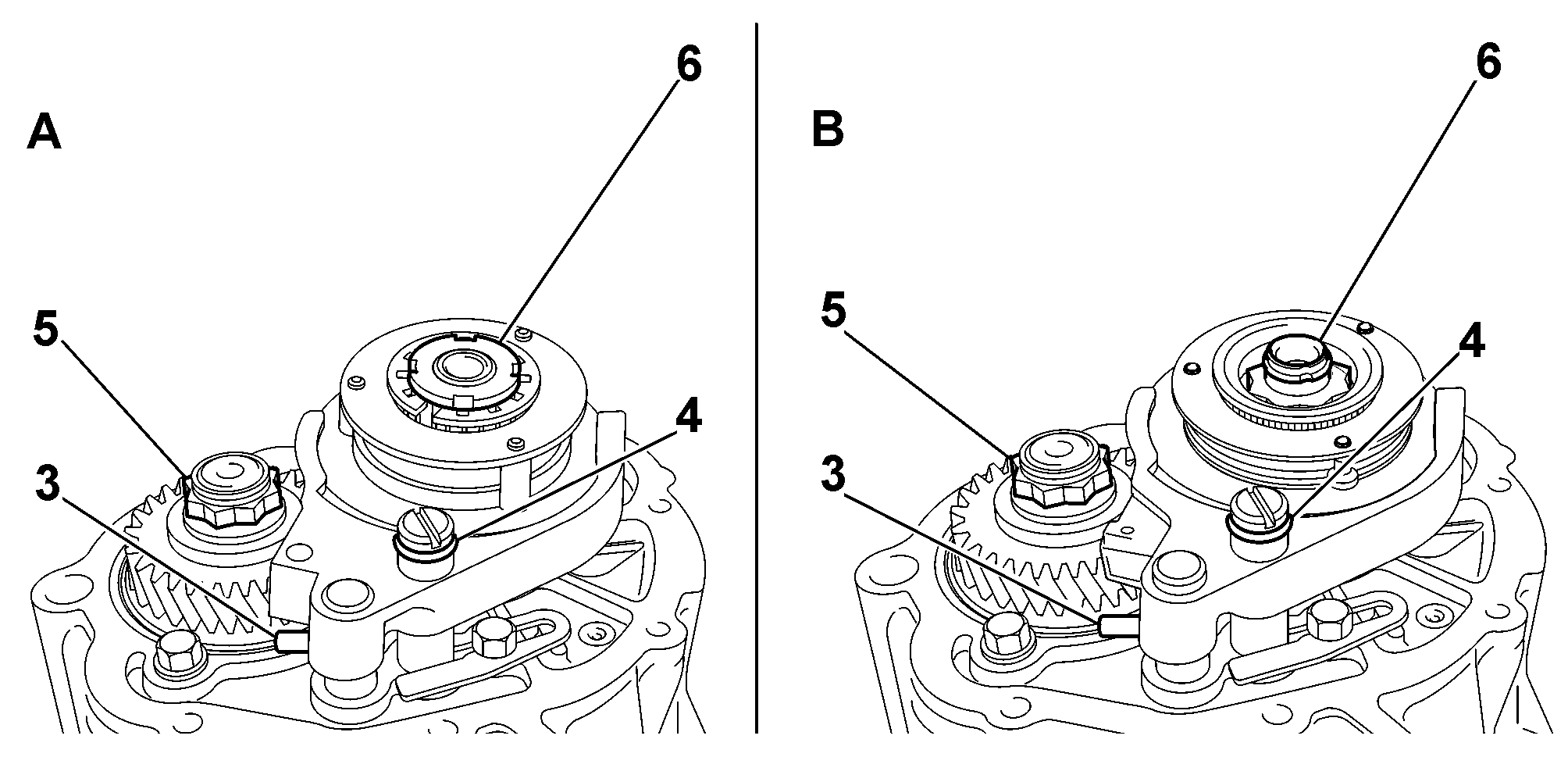

Demontera :

• låsringen (4)
• muttern (5)

Första monteringen: Lossa muttern (6) .

Andra montagesatsen: Demontera muttern (6) .

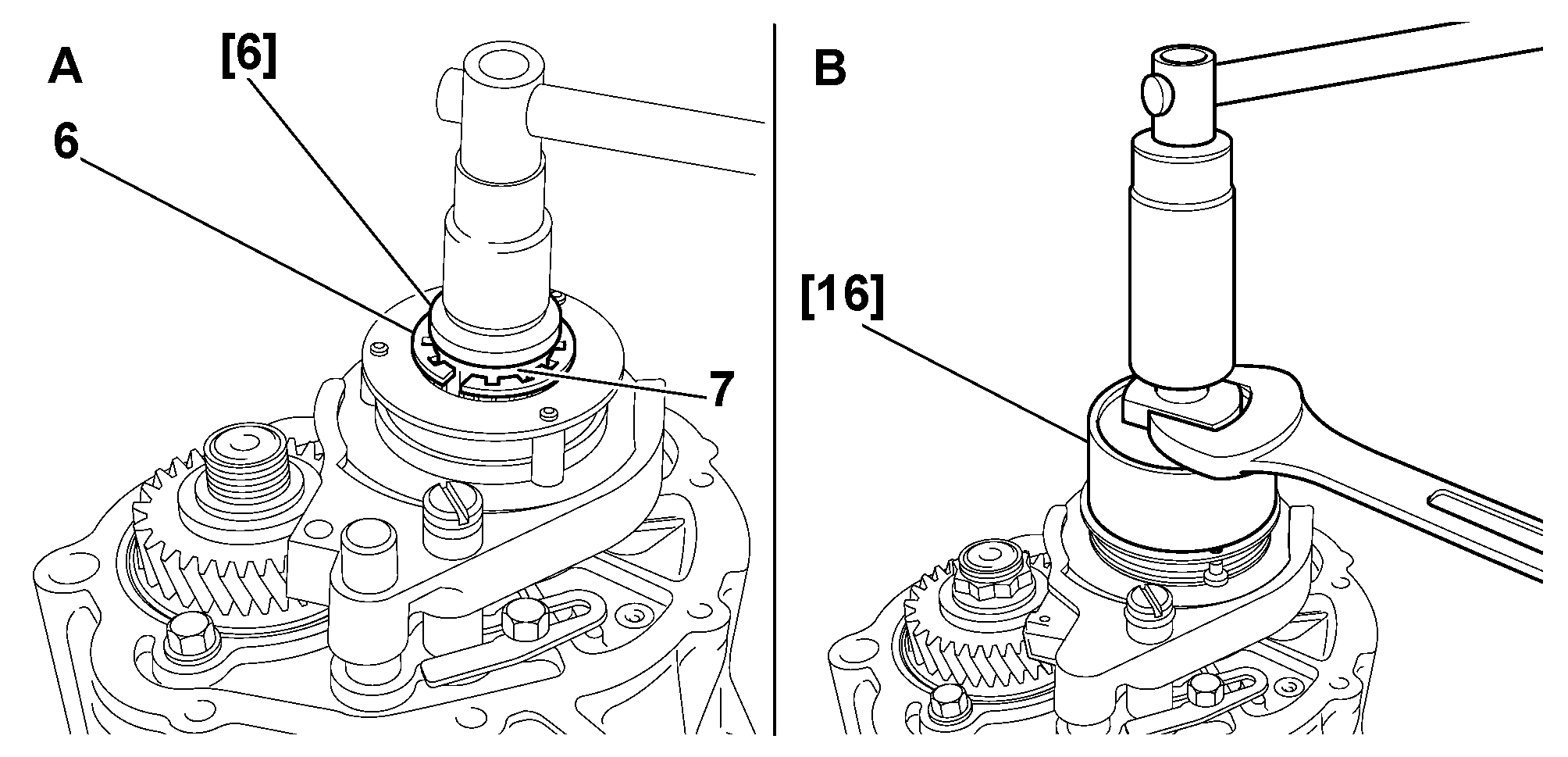

A: Första monteringen .

B: Andra montagesatsen .

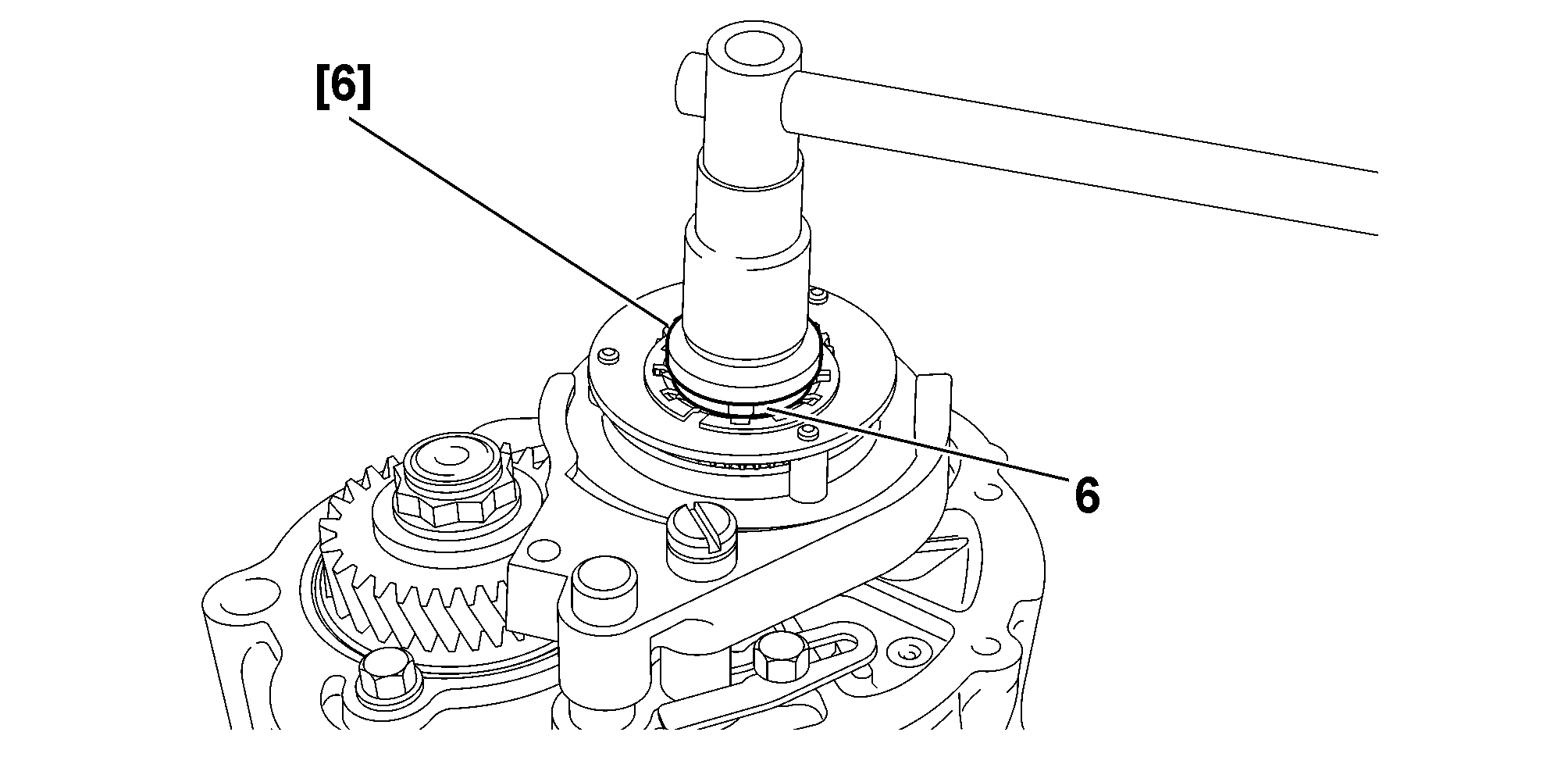

Första monteringen :

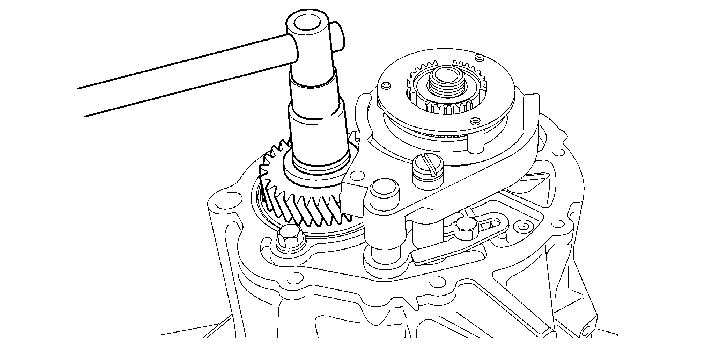

• demontera muttern (6) med hjälp av verktyget [6]
• demontera låsbrickan (7)

Andra montagesatsen :

• dra av navet (8) med verktyget [16]

A: Första monteringen .

B: Andra montagesatsen .

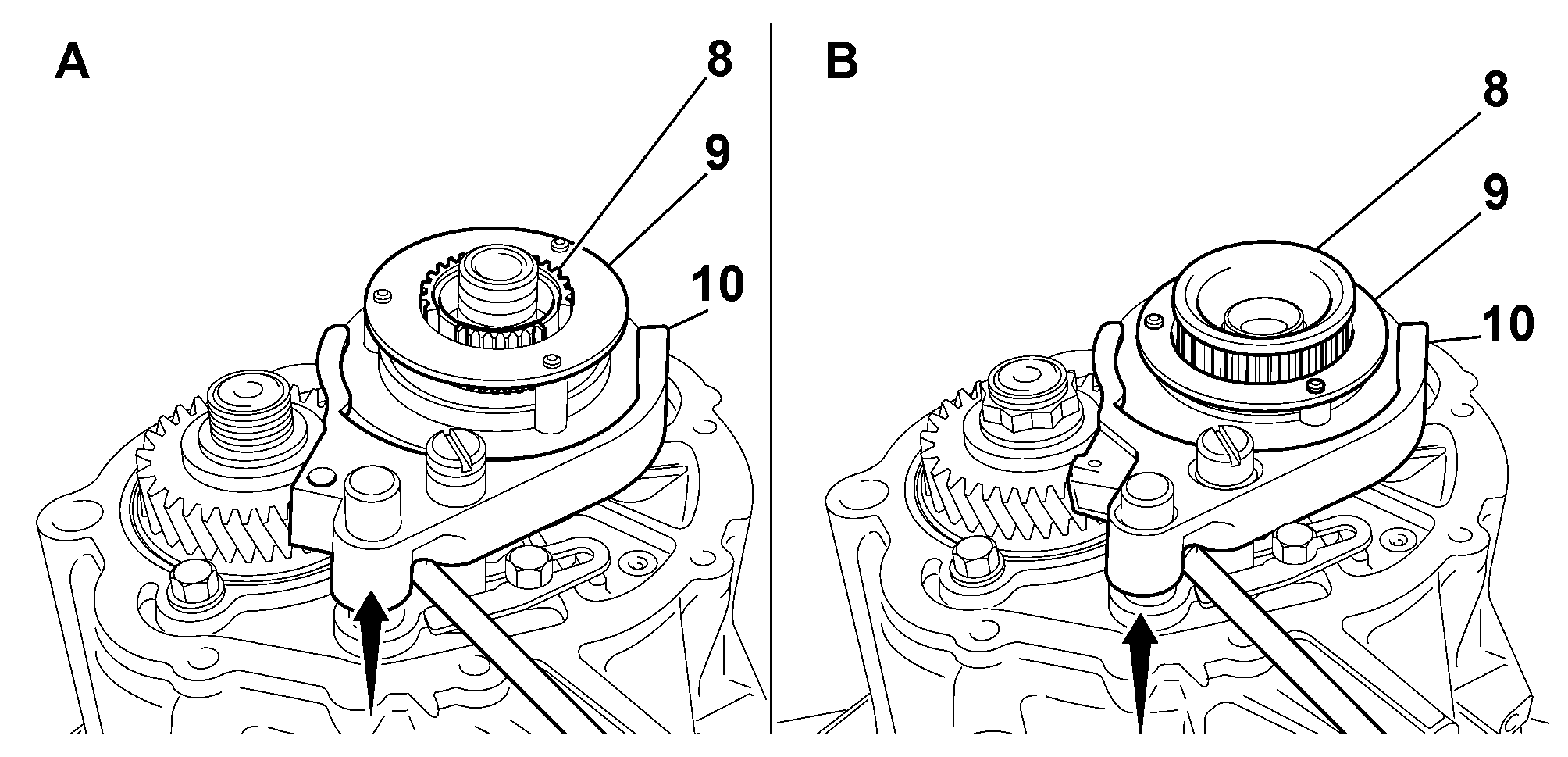

Märk upp läget för navet (8) i förhållande till synkroniseringsdonet (9) .

A: Första monteringen :

• demontera synkroniseringsdonet (9) utrustat med dess gaffel (10)

B: Andra montagesatsen :

• demontera hopsättningen nav-synkroniseringsdon (8)+(9) som är utrustad med gaffeln (10)

Första monteringen .

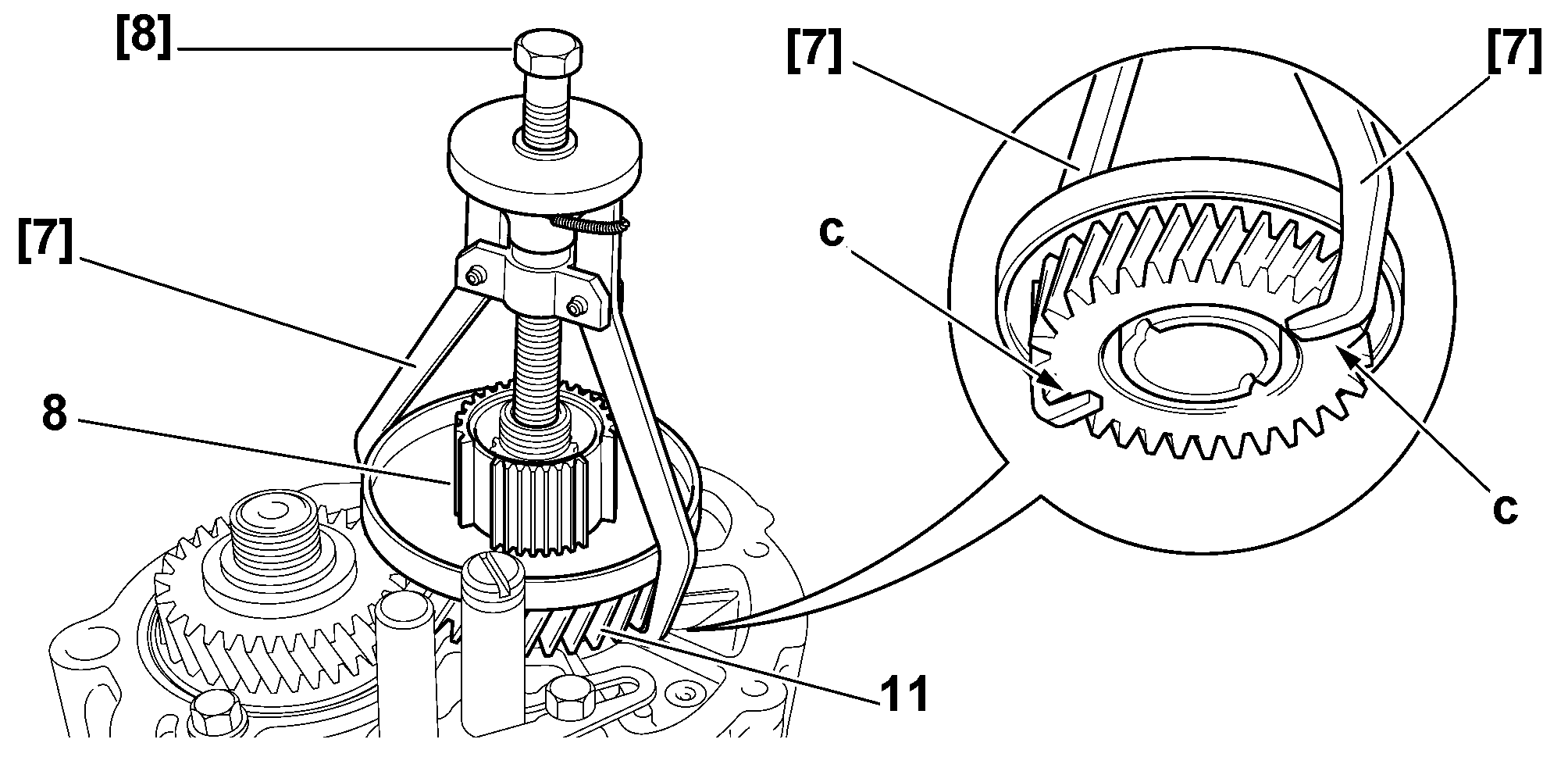

OBSERVERA : placera avdragarens skänklar [7] korrekt så att du inte stöder på kuggarna (C) .

dra ut enheten bestående av navet (8) och 5:ans ingående drev (11) med hjälp av verktygen [7] och [8] .

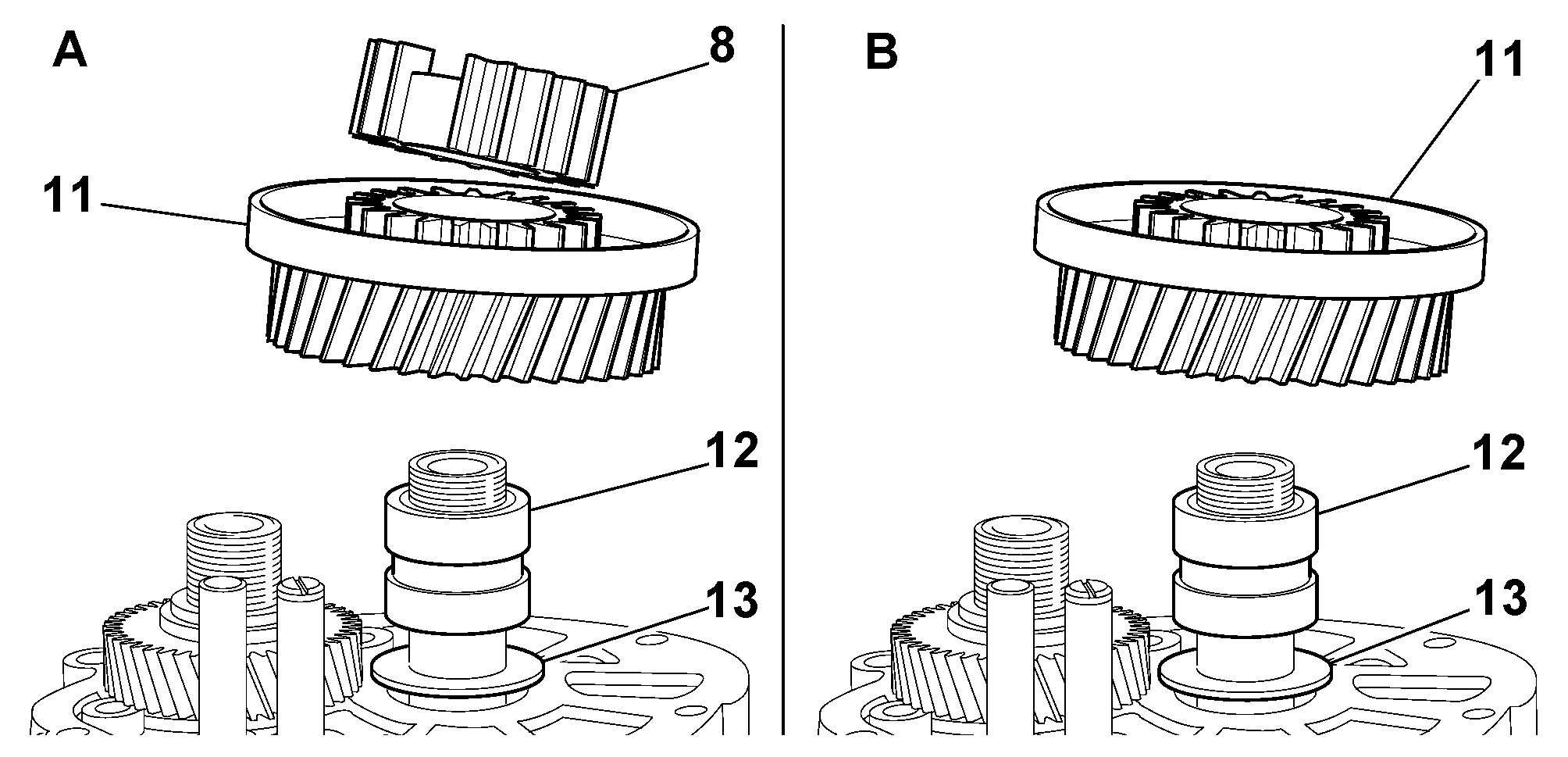

A: Första monteringen .

B: Andra montagesatsen .

A: Första monteringen :

• demontera synkroniseringsnavet (8)

Demontera 5:ans ingående drev (11) :

• stödringen (12)
• mellanlägget (13)

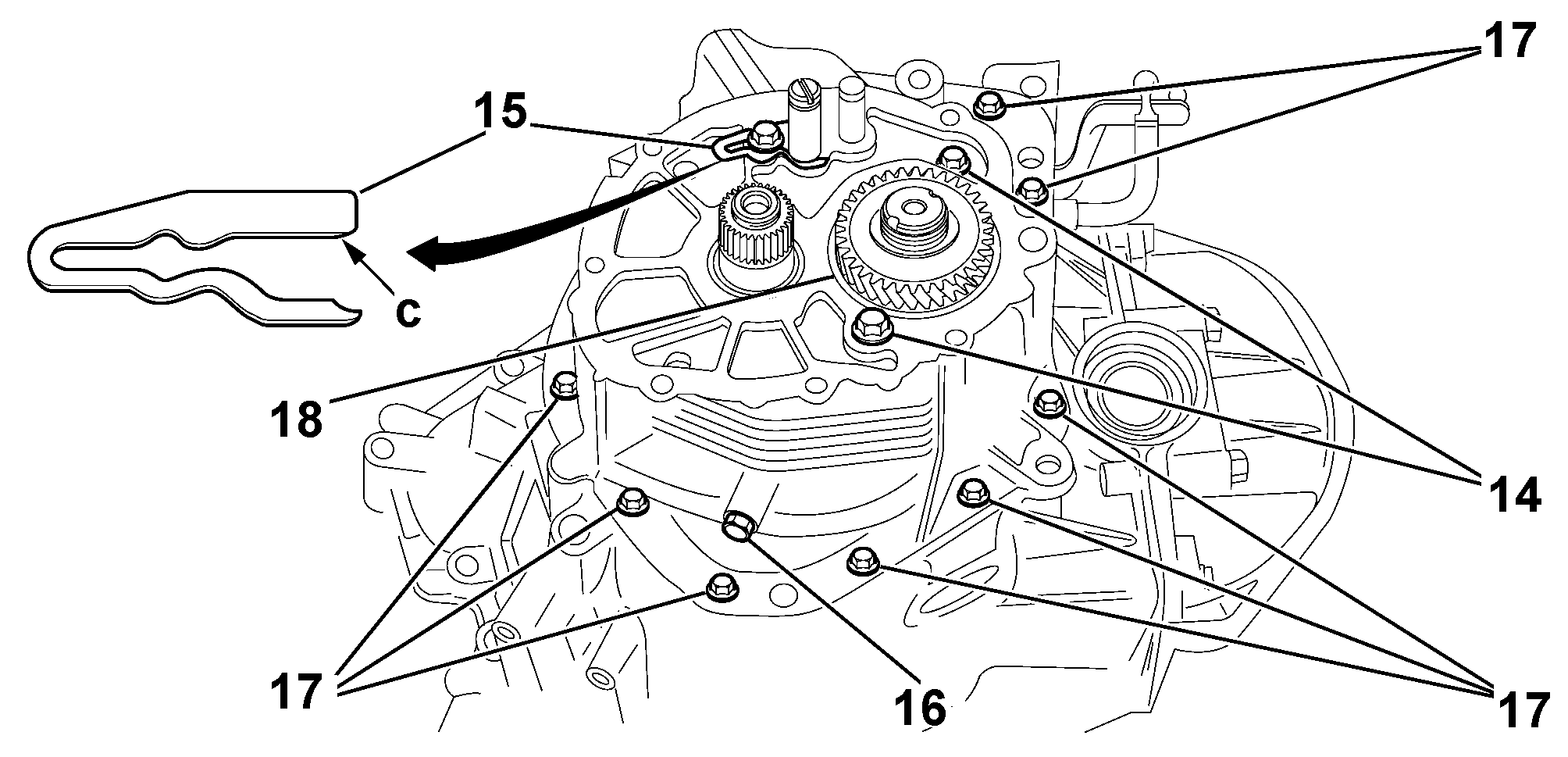

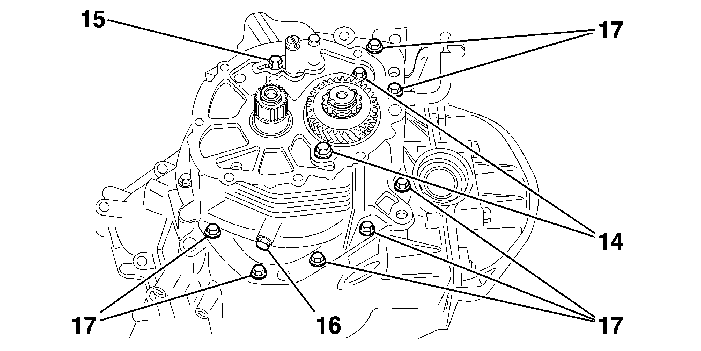

Demontera :

• stoppskruvarna (14) för sekundäraxelns kullager
• gaffelaxelns låsning (15)
• fästskruven (16) för backdrevets axel
• skruvarna (17)

Demontera :

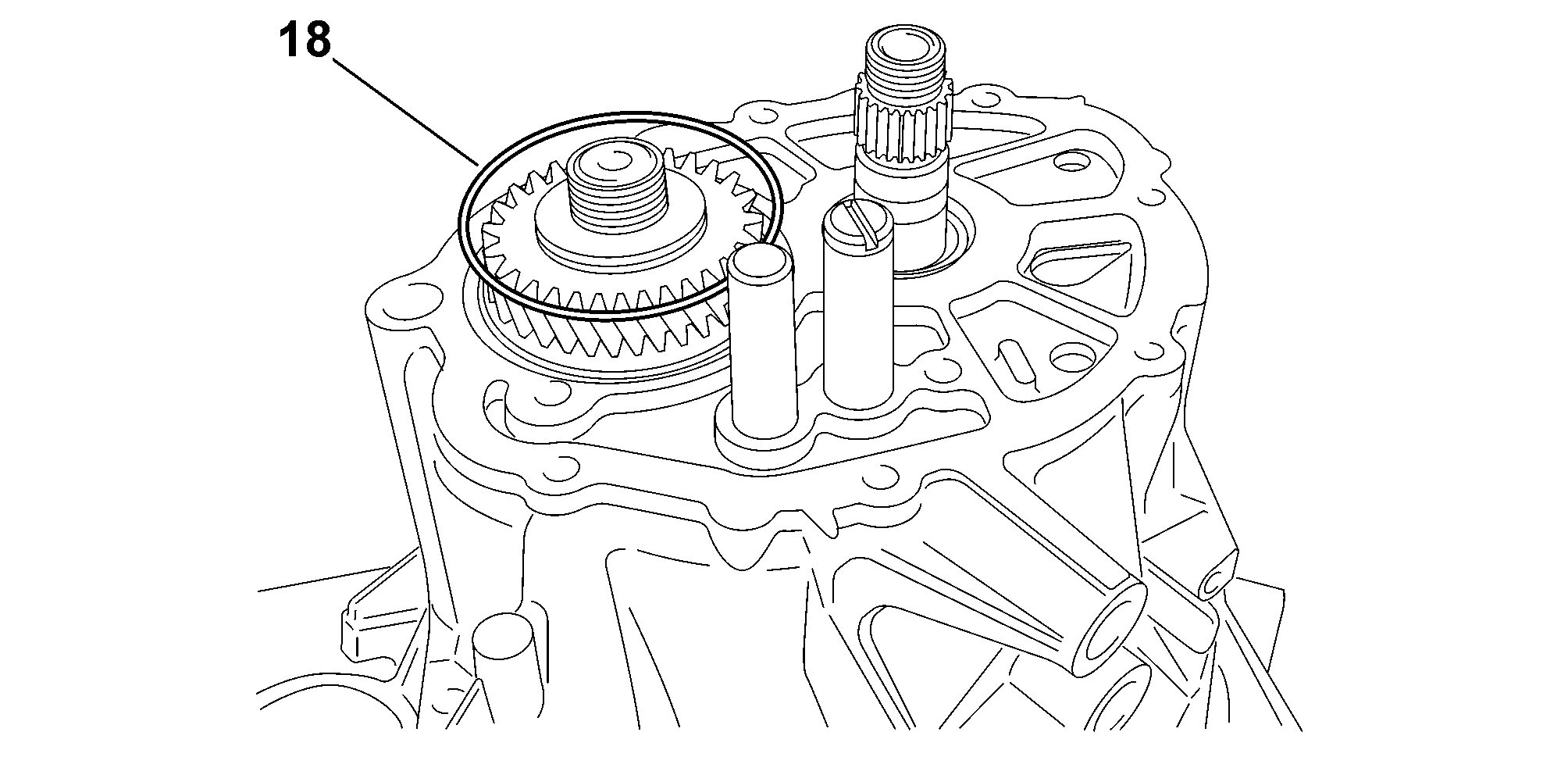

• ringen (18) (använd två tunna spetsar och lyft vid behov upp axeln för att underlätta dess frigöring)
• lådhuset (använd en klubba för att frigöra huset från centreringsringarna)

3 - MONTERING

stryk tätningsmedel på kopplingshusets packningsyta .

Montera växellådhuset .

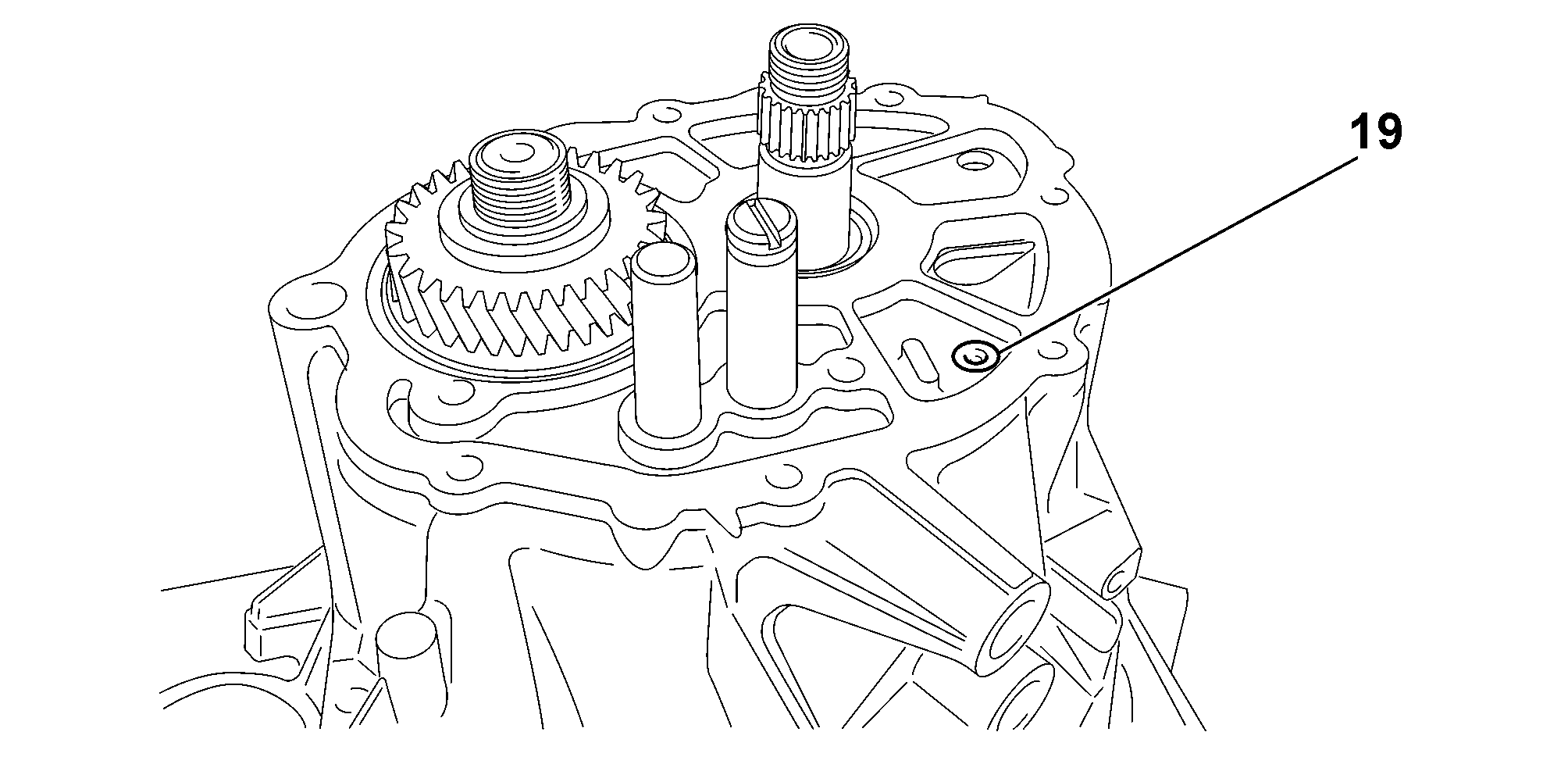

OBSERVERA : kontrollera placeringen av oljepåfyllningsröret i öppningen (19) i huset .

Drag bultarna (17) 1.25 ± 0.25 daNm .

Dra åt skrven (16) utrustad med en ny bricka 2.0 ± 0.50 daNm .

Sätt på plats :

• anslagsplattan (15) för gaffelns axel (flat del (A) i spåret på axeln)
• dra bulten (5) 1.5 ± 0.30 daNm
• ringen (18) i spåret på lagret
• skruvarna (14) (åtdragning 1.5 ± 0.30 daNm)

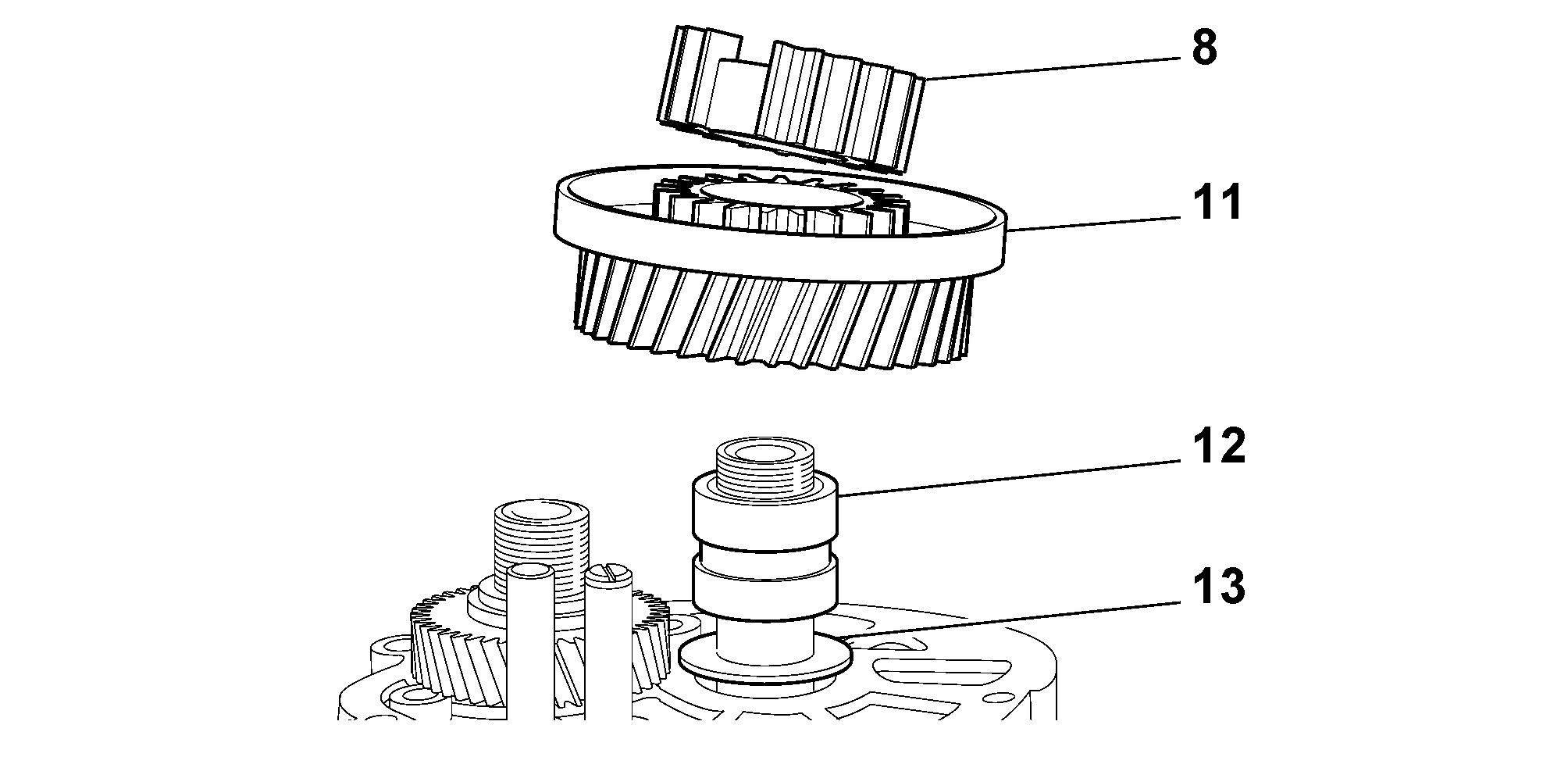

Montera :

• mellanläggsbrickan (13) med stödkanten mot lagret
• stödringen (12)
• 5:ans ingående drev (11)
• synkroniseringsdonets nav (8)

Montera tillbaka synkroniseringsdonet (9) utrustat med dess gaffel (10) .

OBSERVERA : använd de märken som gjordes vid demonteringen .

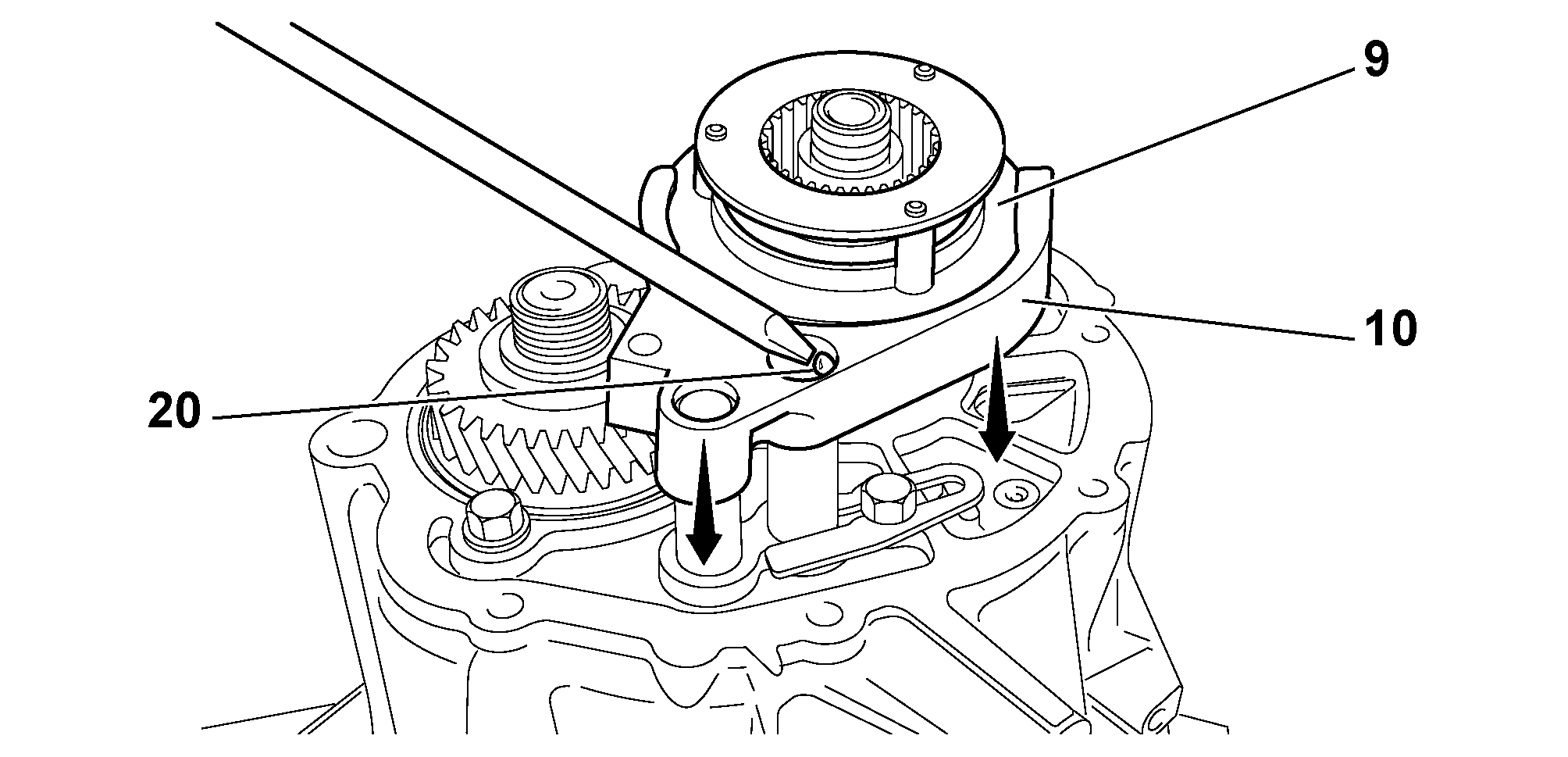

Tryck ihop spärrkulan (20) och skjut på enheten gaffel/synkroniseringsdon .

Lägg in :

• en växel (3:an eller 4:an)
• 5:an manuellt
• mellanlägget (13)

stryk en produkt E6 på sekundäraxeln .

Dra åt sekundäraxelns mutter med 6.5 ± 1.4 daNm och lås den med nedvikt metall i axelspåren .

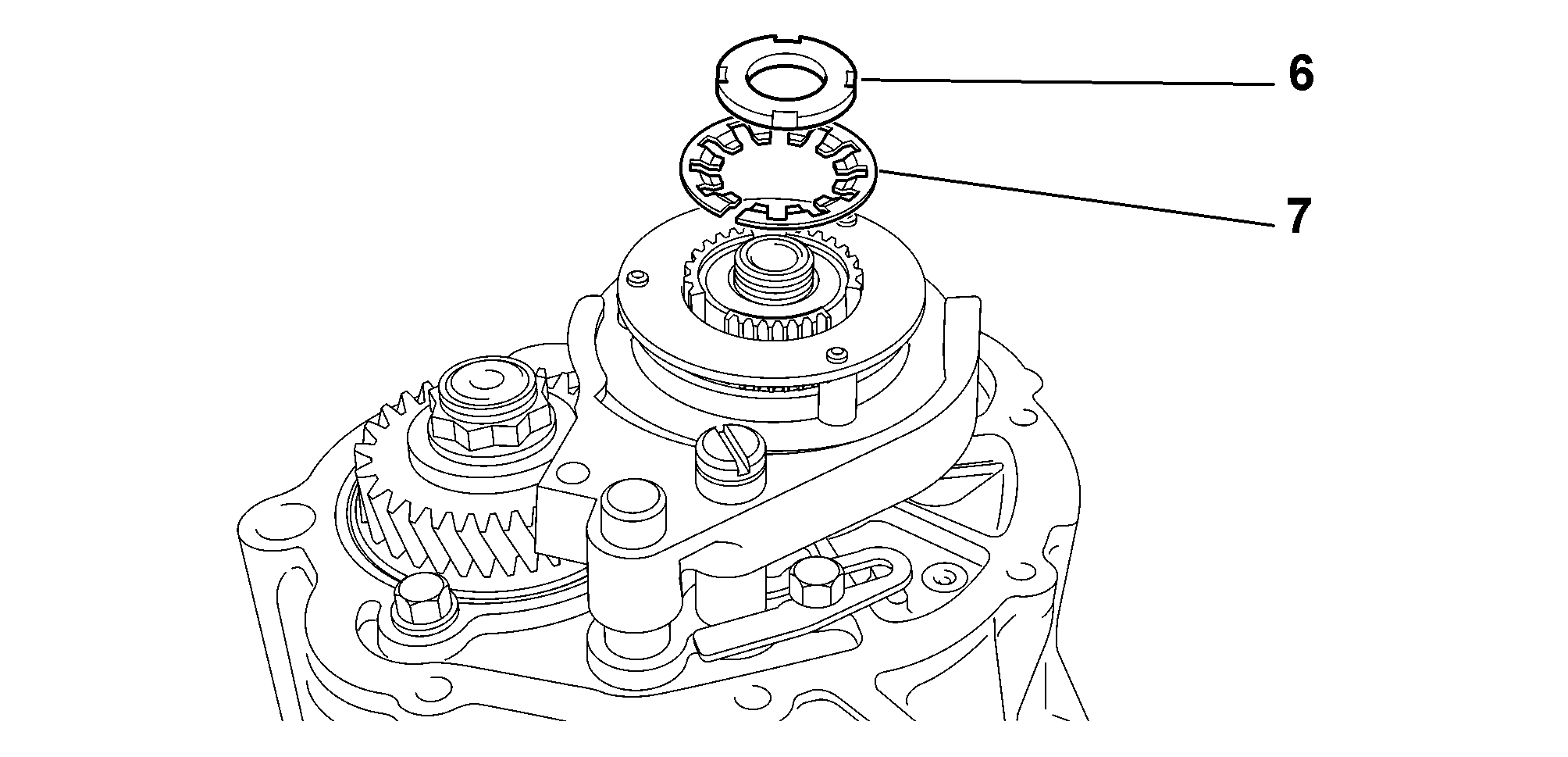

Placera den nya låsbrickan (7) i 5:ans synkroniseringsnav .

bestryk gängningen på primäraxeln med en produkt E6 .

Montera en ny mutter (6) .

Dra åt muttern (6) med hjälp av verktyget [6] (Åtdragningsmoment: 7.25 + 1.08 / -0.72 daNm) .

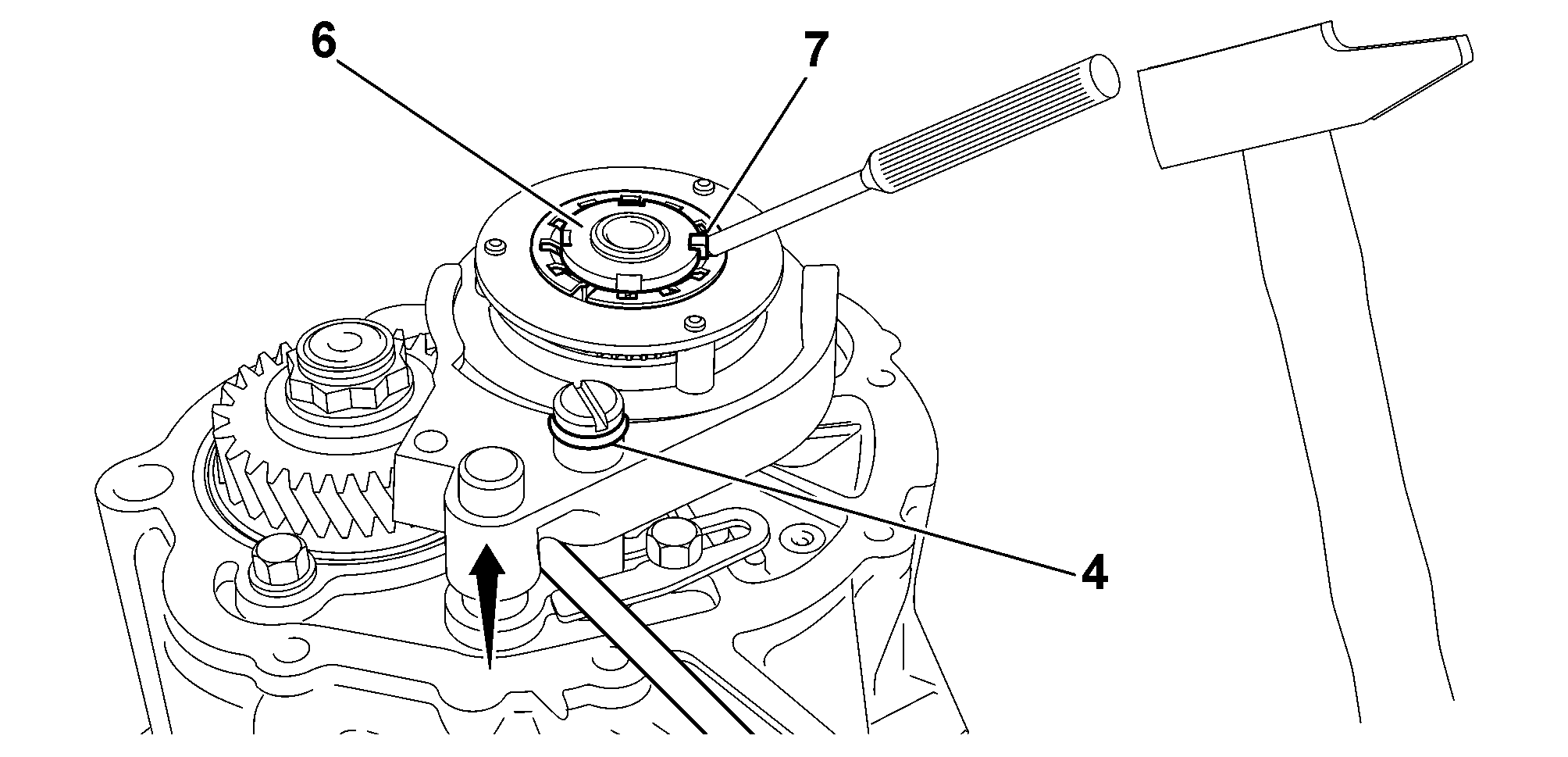

OBSERVERA : fäll korrekt ned stiftet för att undvika kontakt med det bakre huset .

Lås muttern (6) genom att fälla ned låsbrickans stift (7) .

Montera en ny låring (4) .

Montera tillbaka 5:ans gaffel med hjälp av en hävarm .

Foga ihop gaffeln och dess axel med en ny sprint (3) .

stryk tätningsmassa E15 på det bakre huset .

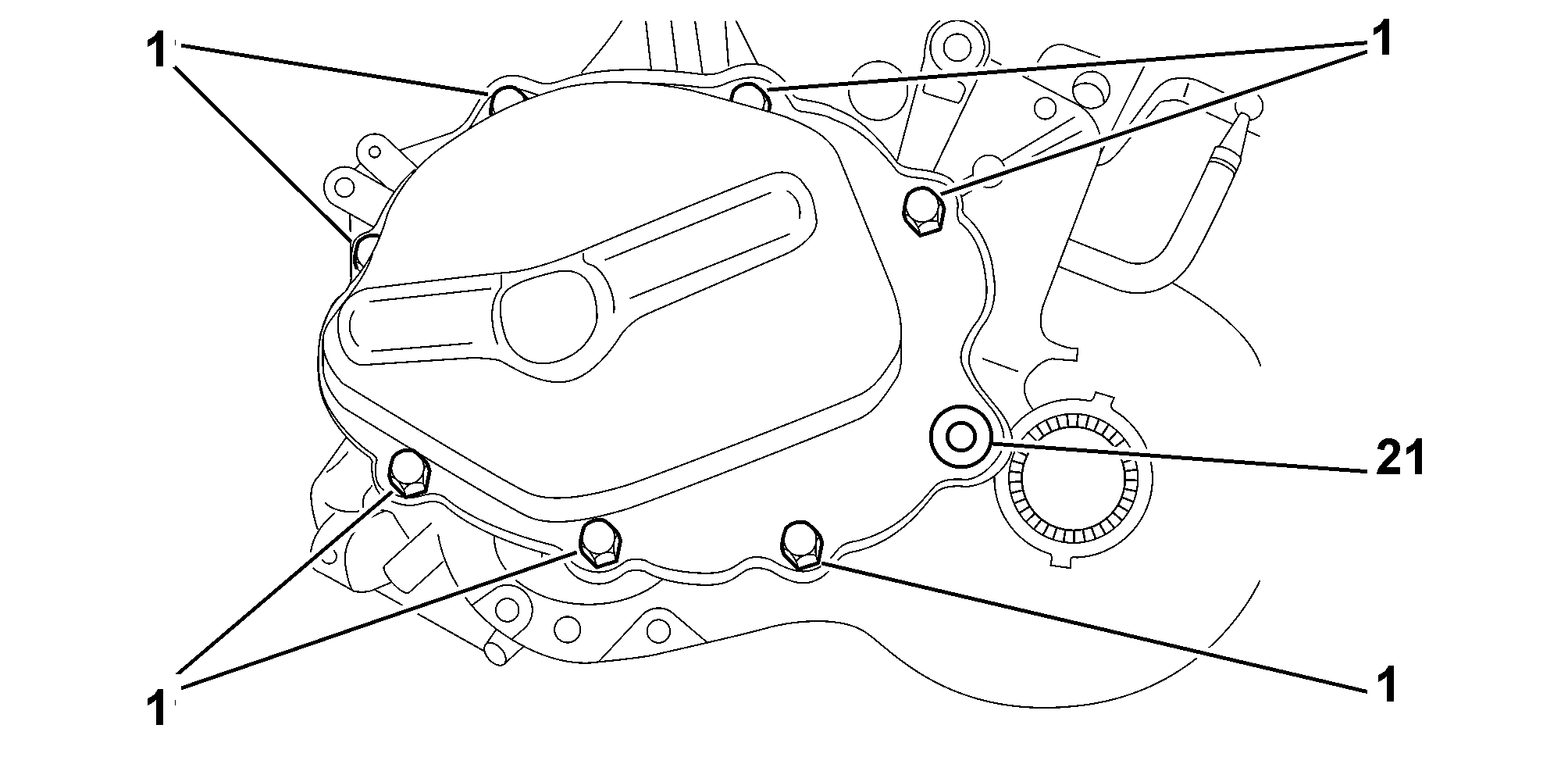

Skruva fast nivåpluggen (21) (centrering av husen), utan att dra åt .

Montera tillbaka och dra åt skruvarna (1) (Åtdragningsmoment: 1.25 ± 0.40 daNm) .

Dra åt nivåpluggen 1.0 daNm (21) .
