B3CG0TK1 - 307

DEMONTERING - MONTERING KRÄNGNINGSHÄMMARSTAG FRAM

1 - DEMONTERING

Lyft och stöd bilen med framhjulen hängande .

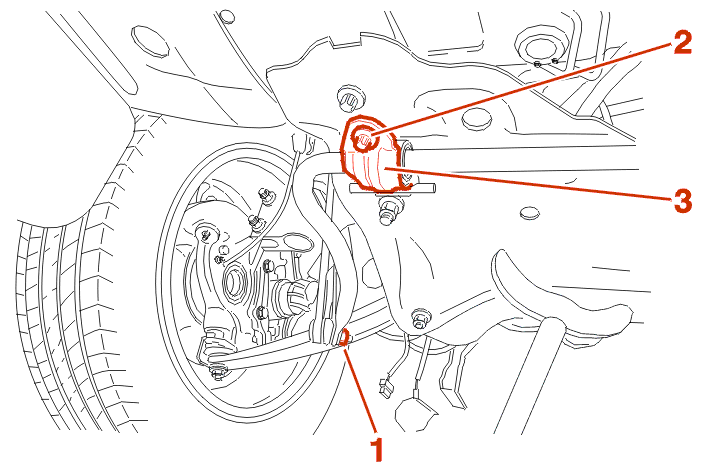

Demontera :

• kopplingsarmens muttrar på krängningshämmaren (1)
• de lager fästskruvar (2)
• flänsen (3) för krängningshämmarens gummilager
• gummilagret
• krängningshämmaren

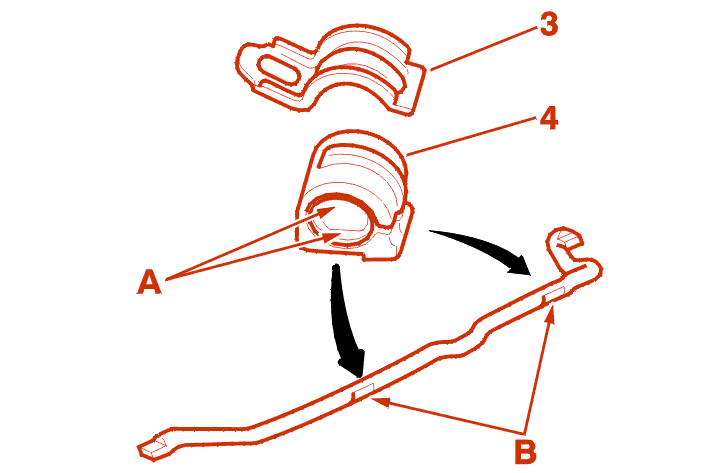

1 - 1 - IDENTIFIERING AV LAGREN

Krängningshämmarstaget är ledat på två elastiska lager (4) .

Den sido och lodräta placeringen säkras av de två plana områden (A) inne i lagret (4) och märkena (B) på krängningshämmaren .

En fläns (3) håller samman enheten .

2 - MONTERING

Skjut lagren åt sidan .

Placera de inre flata ytorna (A) i linje med avtrycken (B) på krängningshämmaren (ett på vardera sidan) .

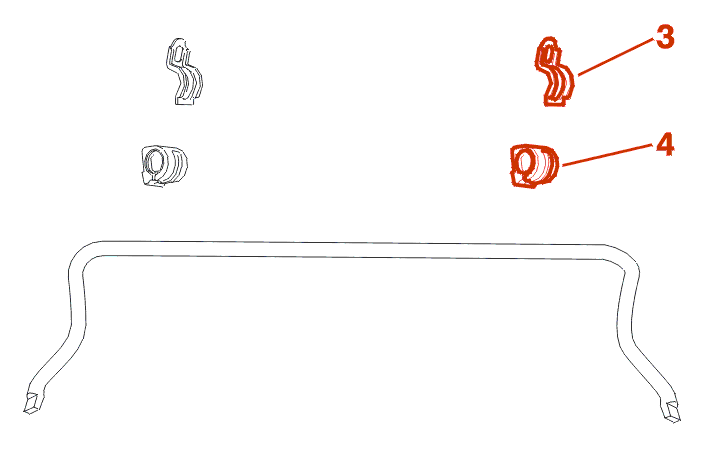

Placera flänsen (3) på gummilagringen (4) .

Placera krängningshämmaren, så att det färgade monteringsmärke är på höger sida .

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

Åtdragningsmoment :

• länkens fäste (1) på krängningshämmaren ; 3.6 daNm
• fäste (2) för krängningshämmarens lager ; 10.4 daNm
