B3CG0UK1 - 307

DEMONTERING - MONTERING TRIANGELARM FRAM

1 - SPECIALVERKTYG

[1] Kulledsavdragare (-).0709 .

[2] Hävstång för isärtagning av spindelkullederna (-).0622 .

2 - DEMONTERING

Placera bilen på en körbanelyft .

Lossa hjulet .

Lyft och stöd bilen med framhjulen hängande .

Demontera hjulet .

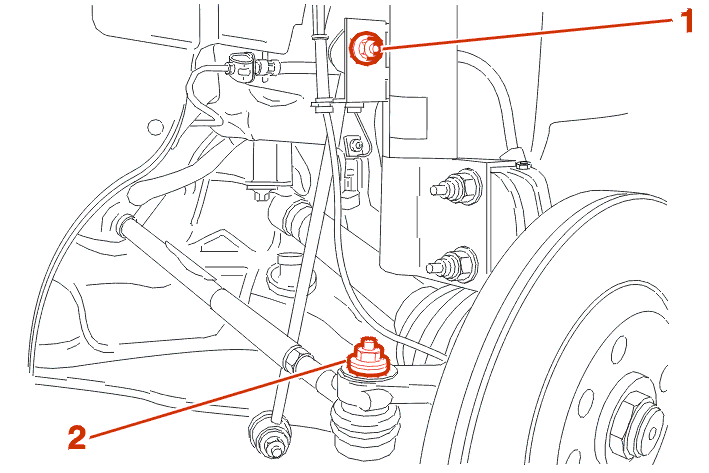

Demontera :

• muttern (1)
• muttern (2)

{{N10730}} désaccoupler la biellette de connexion .

Demontera :

• {{n10731}} l'ecrou (3) de fixation arriere de triangle
• {{n10732}} l'ecrou (4) de fixation avant de triangle
• {{n10733}} l'ecrou (5) de rotule de pivot

Dra triangeln ut ur styrspindeln med hjälp av verktyget [1] .

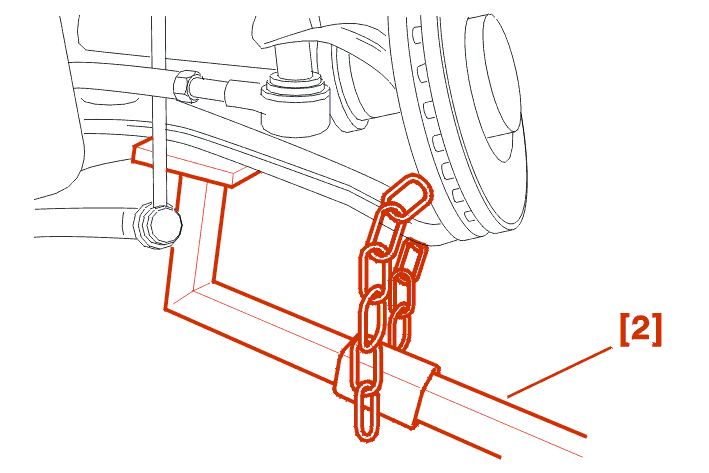

{{N10734}} désaccoupler le triangle à l'aide de l'outil [2] en prenant soin de ne pas abîmer la rotule avec la chaîne de l'outil [2] .

{{N10735}} repousser l'élément porteur vers l'avant de façon à extraire la vis de fixation avant du triangle .

{{N10736}} extraire la vis de fixation arrière du triangle .

Demontera bärarmen .

3 - MONTERING

{{N10737}} reposer le triangle muni de ses articulations élastiques .

Montera tillbaka delarna i omvänd ordningsföljd .

Byt ut nylstop-muttrarna mot nya muttrar .

Åtdragningsmoment :

• fästmutter (1) för staget på krängningshämmaren ; 3.6 daNm
• {{n10738}} ecrou (2) de fixation de biellette de connexion ; 3.6 daNm
• {{n10739}} ecrous (3) - (4) de fixation de triangle sur berceau ; 11 daNm
• mutter för spindelbenskulled ; 5 daNm
• hjulbultar ; 9 daNm
