B3CG0XK1 - 307

DEMONTERING - MONTERING KULLED PÅ FRÄMRE SPINDELBEN

1 - SPECIALVERKTYG

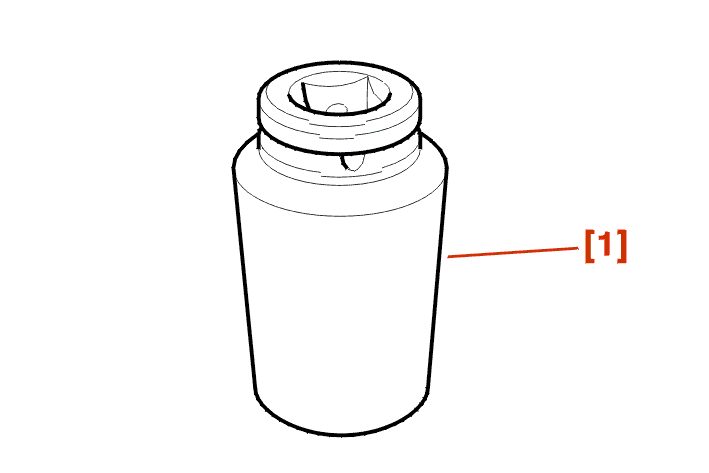

[1] Hylsa (FACOM NK41 L) .

2 - DEMONTERING

DEMONTERA SPINDELBENET .

På arbetsbänken :

• demontera skyddsplåten

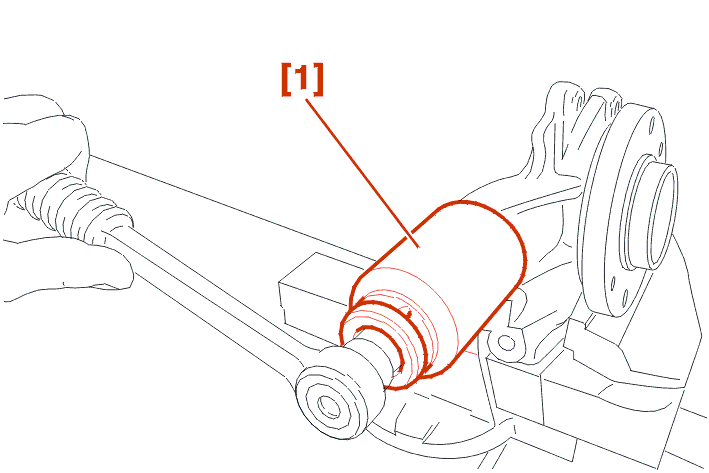

• sätt verktyget [1] på plats
• demontera kulleden

3 - MONTERING

{{N10727}} visser la rotule de pivot neuve à la main .

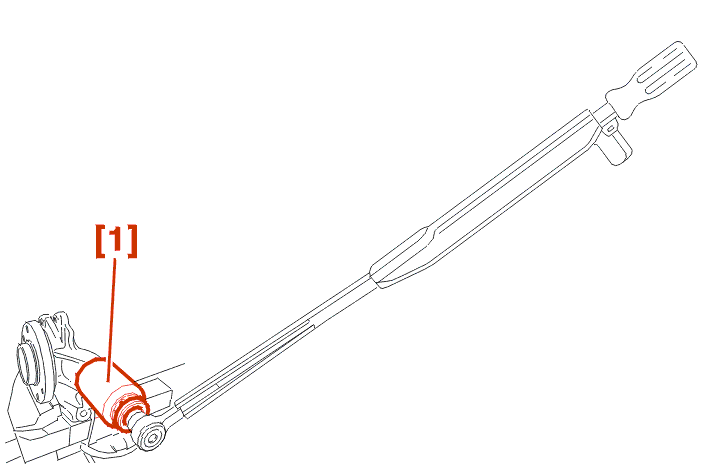

Sätt verktyget [1] på plats .

Dra åt kulleden med 23 daNm .

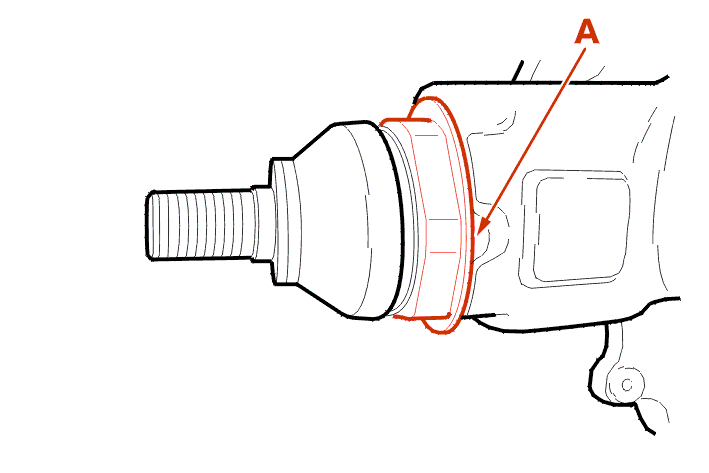

{{N10728}} freiner l'écrou de la rotule de pivot I (A) .

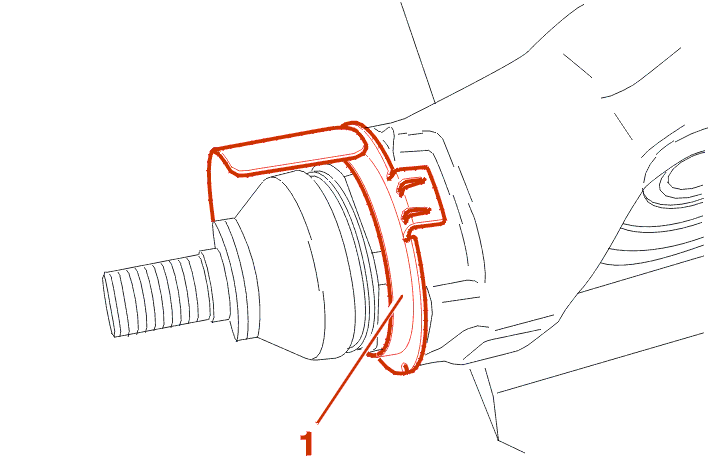

{{N10729}} engager la tôle neuve (1) sur le corps de la rotule .

Blockera plåten genom att trycka in den i (B) vid någon av kulledens skåror .

MONTERA TILLBAKA SPINDELBENET .
