B3CJ07K1 - 307

REPARATION FRÄMRE SPINDELBEN

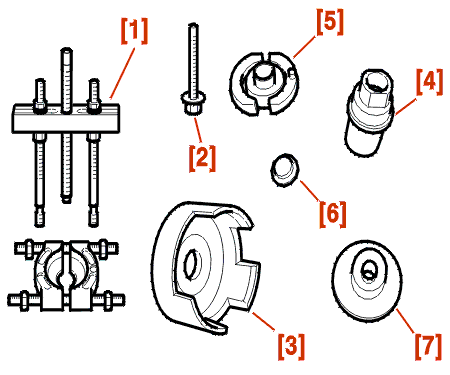

1 - SPECIALVERKTYG

[1] Avdragare FACOM U 53 (K2+T2) .

[2] Skruv (-).0621-C .

[3] Stödplatta för lageravdragare (-).0621-B .

[4] Mutter (-).0621-D .

[5] Avdragare (-).0621-K .

[6] Fäste (-).0621-E .

[7] Verktyg för montering av lager (-).0621-L .

2 - DEMONTERING

DEMONTERA SPINDELBENET .

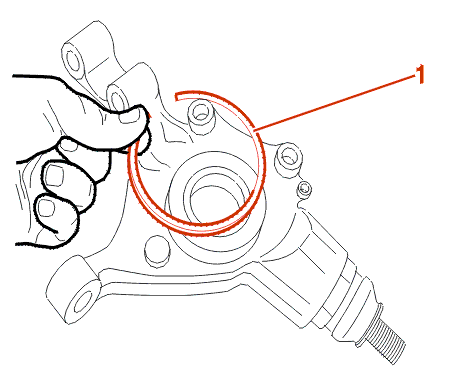

Demontera låsringen (1) för framnavets lager .

Fäst det främre spindelbenet i skruvstädet .

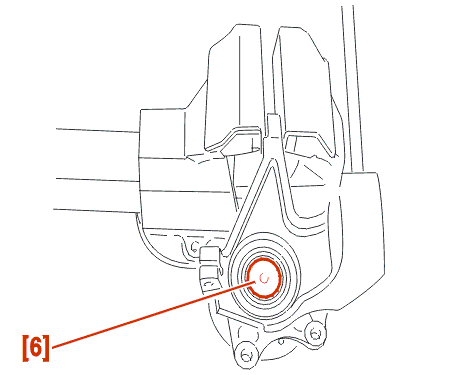

Montera verktyget [6] .

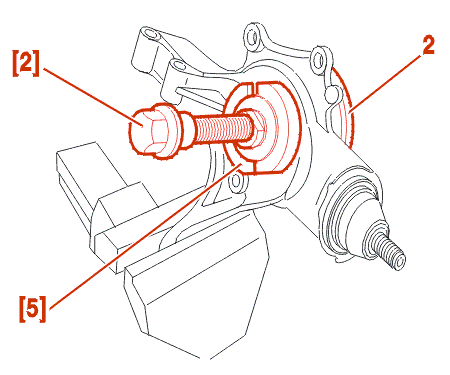

Montera verktyget [5] .

Montera verktyget [2] .

Dra ut navet (2) med lagrets inre hållarhalva .

Montera två hjulbultar på navet och sätt detta i skruvstädet .

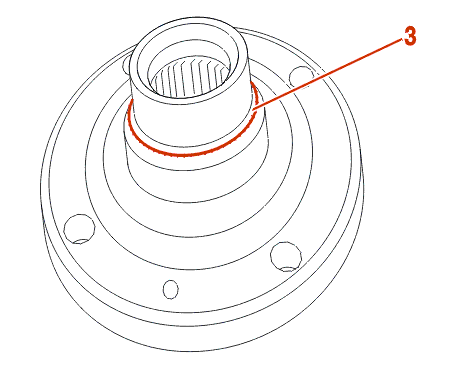

Ta bort ringen (3) .

Montera verktyget [6] .

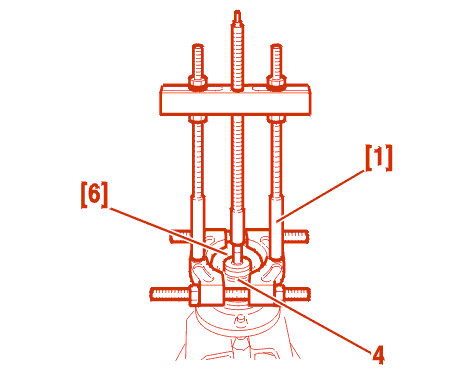

Montera verktyget [1] .

Dra ut den inre hållaren (4) ur lagret med hjälp av avdragaren [1] och stödplattan [6] .

Sätt tillbaka den inre lagerhållaren (4) i dess utrymme .

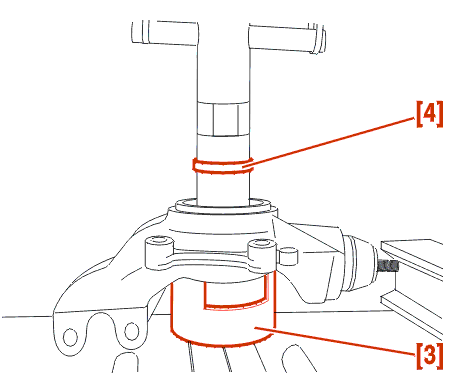

Placera verktyget [3] på pressbordet .

Placera styrspindeln på verktyget [3] .

Sätt verktyget [4] i kontakt med lagerhållaren .

Dra ut lagret med pressen .

3 - MONTERING

OBLIGATORISKT : använd ett nytt navlager och en ny stoppring .

Spruta på silikonspray av typen MOLYKOTE 321R på styrspindeln och på framhjulsnavet innan montering av kullagret .

OBSERVERA : delarna skall vara rena och utan spår av onormalt slitage eller stötar .

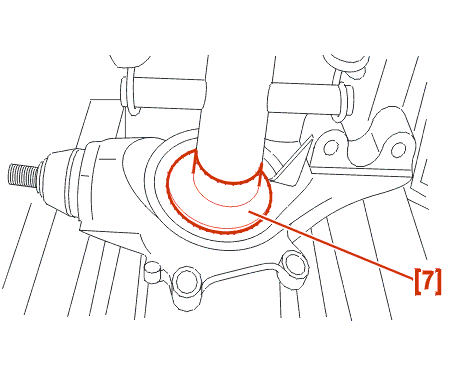

Sätt verktyget [7] på plats .

Montera med pressen lagret ända till anslaget .

Sätt dit en ny spårring som håller fast lagret i dess fäste .

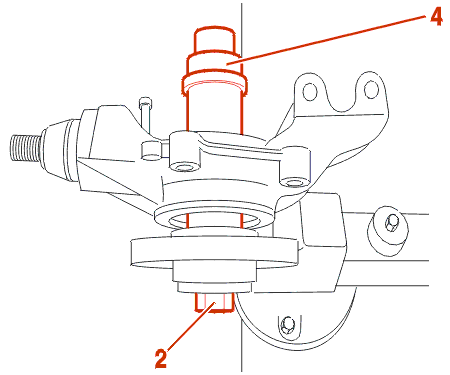

Fäst det främre spindelbenet i skruvstädet .

Använd verktyget [2] och [4] för navets återmontering .

Skruva fast så långt som möjligt .

MONTERA TILLBAKA SPINDELBENET .
