B3DG11K1 - 307

DEMONTERING - MONTERING BAKVAGN

1 - SPECIALVERKTYG

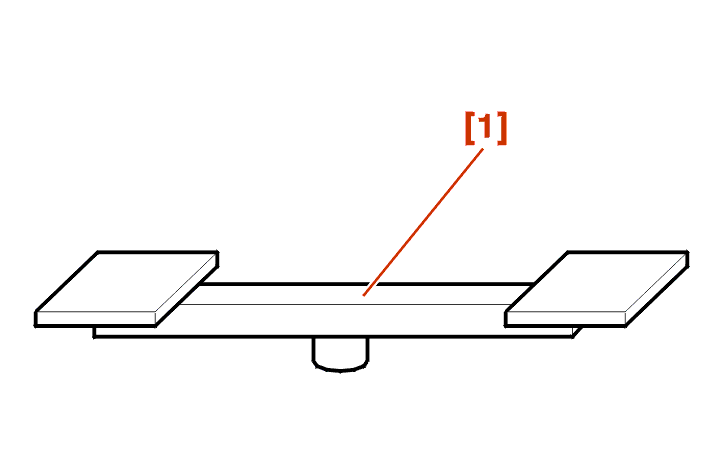

[1] Tvärbalk för lyftning (-).0007 .

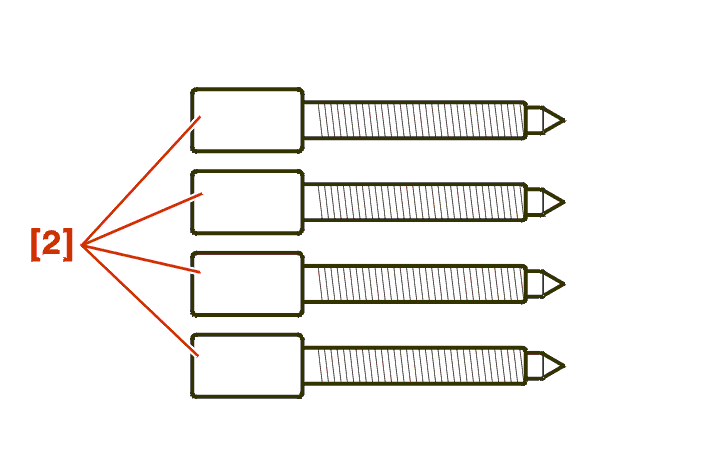

[2] Centreringsskruv (-).0542 .

2 - DEMONTERING

OBLIGATORISKT : lyft inte fordonet genom att stöda på mitten av den bakre tvärbalken .

Placera bilen på en körbanelyft .

Lossa hjulen .

Lyft och stöd bilen med bakhjulen hängande .

Demontera hjulen .

Demontera de 2 plastskyd under bilen .

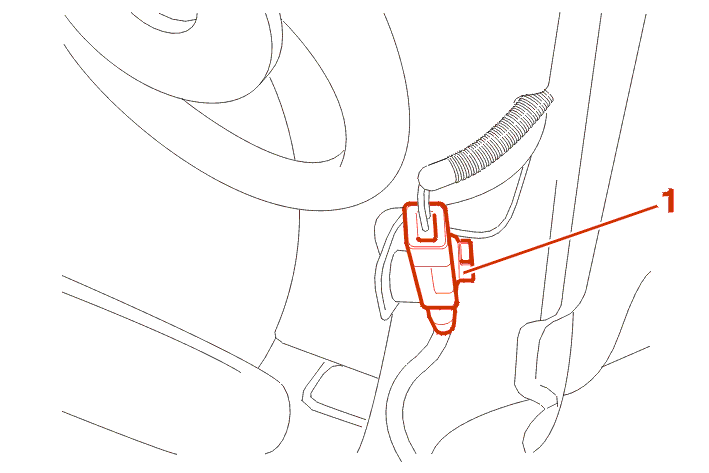

Frånkoppla kabelhärvan till hjulsensorn (1) på kontakten .

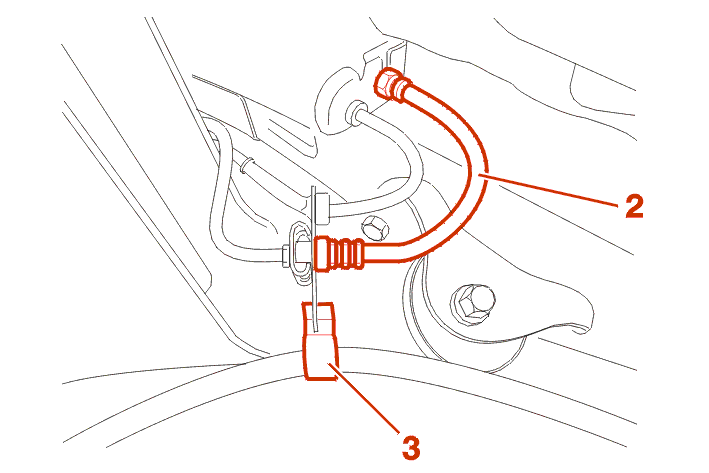

Frånkoppla bromsslangarna (2) och täpp till slangarnas hål .

Lossa kabeln (3) från fastsättningsarmen .

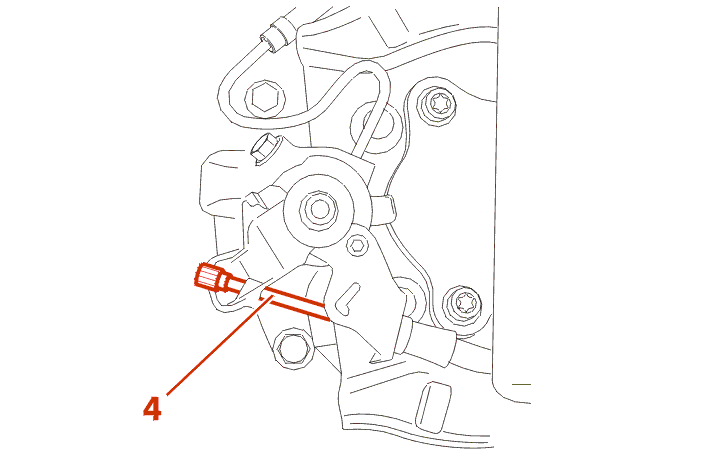

Frånkoppla bromskablarna (4) till bromsoken .

DEMONTERA FJÄDRARNA .

Under bakvagnen placeras en hydraulisk bock försedd med verktyget [1] .


Demontera :

3 - MONTERING

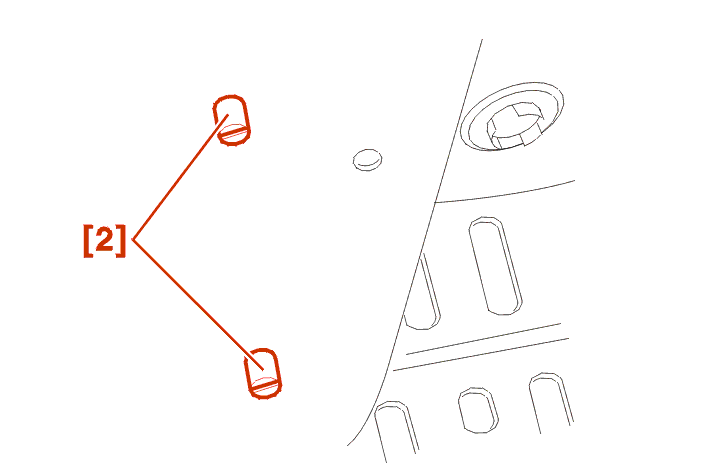

Placera centreringsskruvarna [2] i båda sidor av karossen .

Placera bakvagnen under karossen så att fästena styrs med hjälp av centreringsskruvarna .

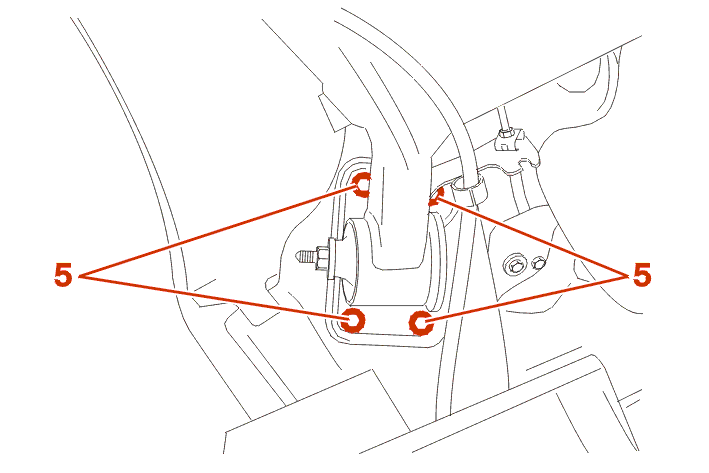

Montera de 4 skruvar (5) i de oanvända hål .

Drag bultarna (5) 6.2 daNm .

Byt skruvarna [2] med skruvarna (5) .

Drag bultarna (5) 6.2 daNm .

MONTERA FJÄDRARNA .

Anslut bromsrören .

Fäst åter kabelhärvorna och handbromsvajrarna .

LUFTA BROMSSYSTEMET .

Montera tillbaka hjulen .

SÄTT FORDONET I REFERENSHÖJD .

Drag :
