B3EG0TK1 - 307

DEMONTERING - MONTERING KUGGSTÅNGSDAMASK

1 - SPECIALVERKTYG

[1] kulledsavdragare (-).0709 .

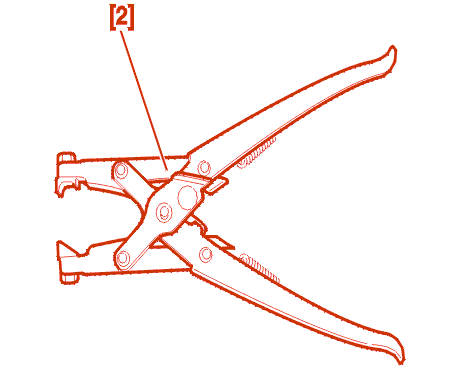

[2] Tång för CLIC-klammor (-).0172-Z .

2 - DEMONTERING

Demontera hjulet närmast den damask som skall bytas .

Vänster sida :

• demontera batteriet och dess låda

Demontera :

• muttern för styrningens kulled

Koppla loss :

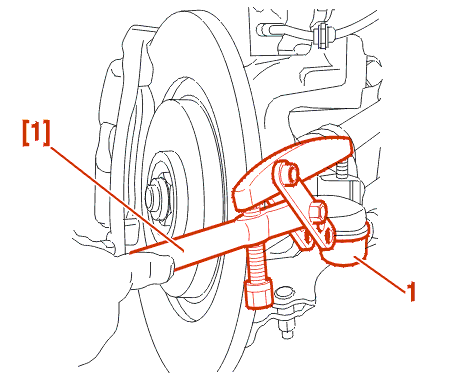

• parallellstagens kulleder (1) med hjälp av verktyget [1]

Demontera :

• P-änden (1)

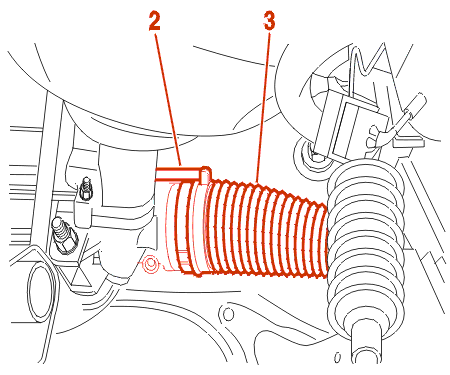

Frigör röret (2) från damasken (3) .

Demontera :

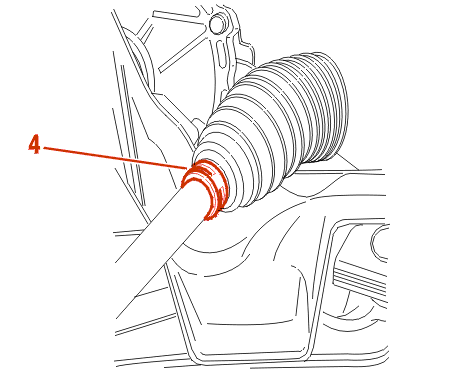

• klämman (4)

Ta loss :

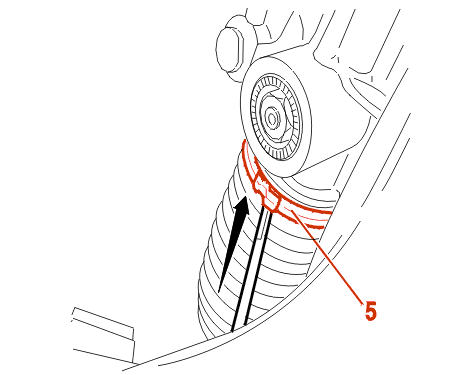

• klämman (5) ( med hjälp av en liten skruvmejsel)

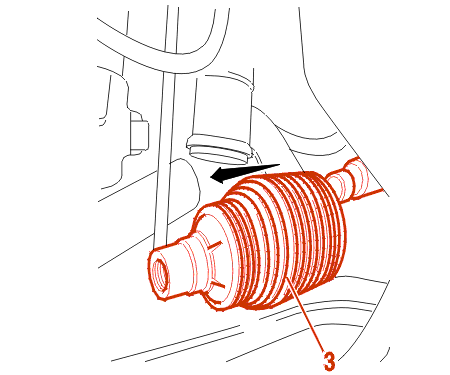

Frigör tätningsdamasken (3) .

3 - MONTERING

Smörj (Fett TOTAL N3924/TOTAL N3945) :

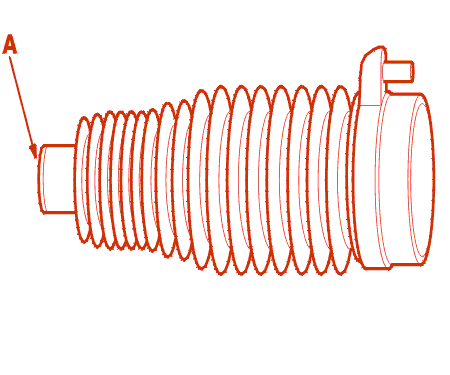

• bärytorna (A) på kuggstångsdamasken
• kuggstången

Montera en ny damask (3) .

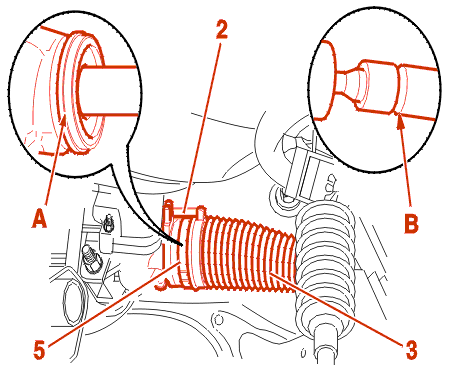

OBSERVERA : placera bärytorna korrekt på damasken i (A) och (B) .

Sätt tillbaka och dra åt fästklamman (5) med hjälp av tången [2] .

OBLIGATORISKT : kapsla röret (2) på damasken (3) .

Montera :

• klämman (4)
• P-änden ( åtdragning 3,5 daNm)

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

Dra hjulbultarna 8,5 daNm .

Ställ in toe-in .
