B3EG1AF1 - 307

DEMONTERING - MONTERING RATTLÅS

1 - VERKTYG

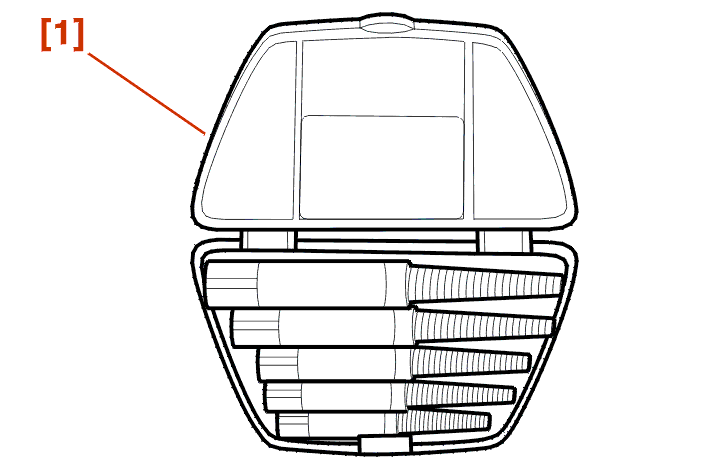

[1] {{N10708}} jeu d'extracteurs (Accept nummer 9776.AR) .

2 - DEMONTERING

Koppla ifrån batteriet .

{{N10142}} déposer le cache (1) de la boîte à fusibles et la garniture (2) sous la colonne de direction en les déclippant vers le bas .

TA BORT STYRKOLONNENS NEDRE HÖLJE .

Lyft den övre manchett .

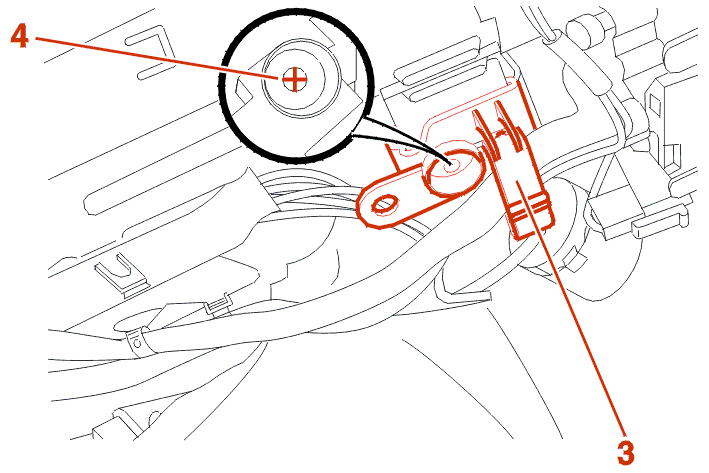

{{N10709}} dégager le faisceau antivol de l'attache (3) .

{{N10710}} à l'aide d'un pointeau, marquer la tête de vis (4) .

{{N10711}} à l'aide d'un foret de diamètre 3 mm, percer la vis sur une profondeur de 7 - 8 mm .

{{N10712}} à l'aide de l'extracteur N° 3, extraire la vis (4) .

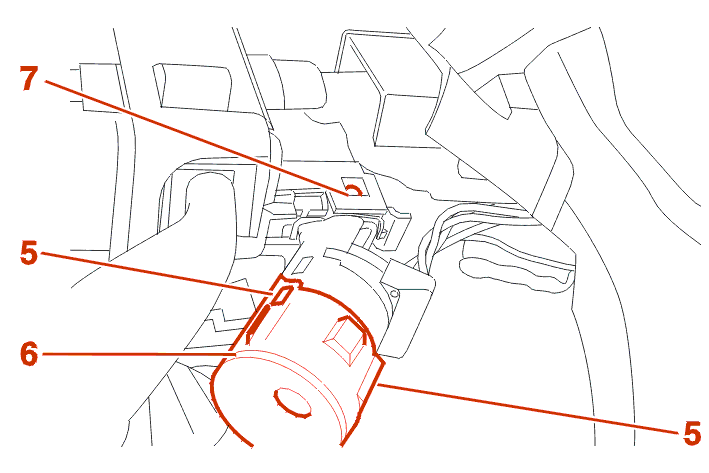

{{N10713}} soulever les 2 pattes (5) et dégager l'antenne transpondeur (6) .

Stick in nyckeln i läset och vrid den till första läget .

{{N10714}} à l'aide d'une lame de tournevis, appuyer sur l'axe (7) .

{{N10715}} dégager l'antivol de la colonne de direction .

Ta loss :

• anslutningen (8)
• {{n10716}} les supports faisceaux (9) - (10)

{{N10717}} dégager le faisceau de l'antivol (couper les sangles de maintien, si nécessaire) .

Koppla från anslutningarna (8) - (11) .

{{N10718}} déposer l'antivol de direction et son faisceau .

3 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .

{{O95514}} vérifier le fonctionnement électrique et mécanique .

{{N10719}} REPOSER LA GAINE INFERIEURE DE LA COLONNE DE DIRECTION .
