B3FD3NK1 - 307

KONTROLL VAKUUMKRETS

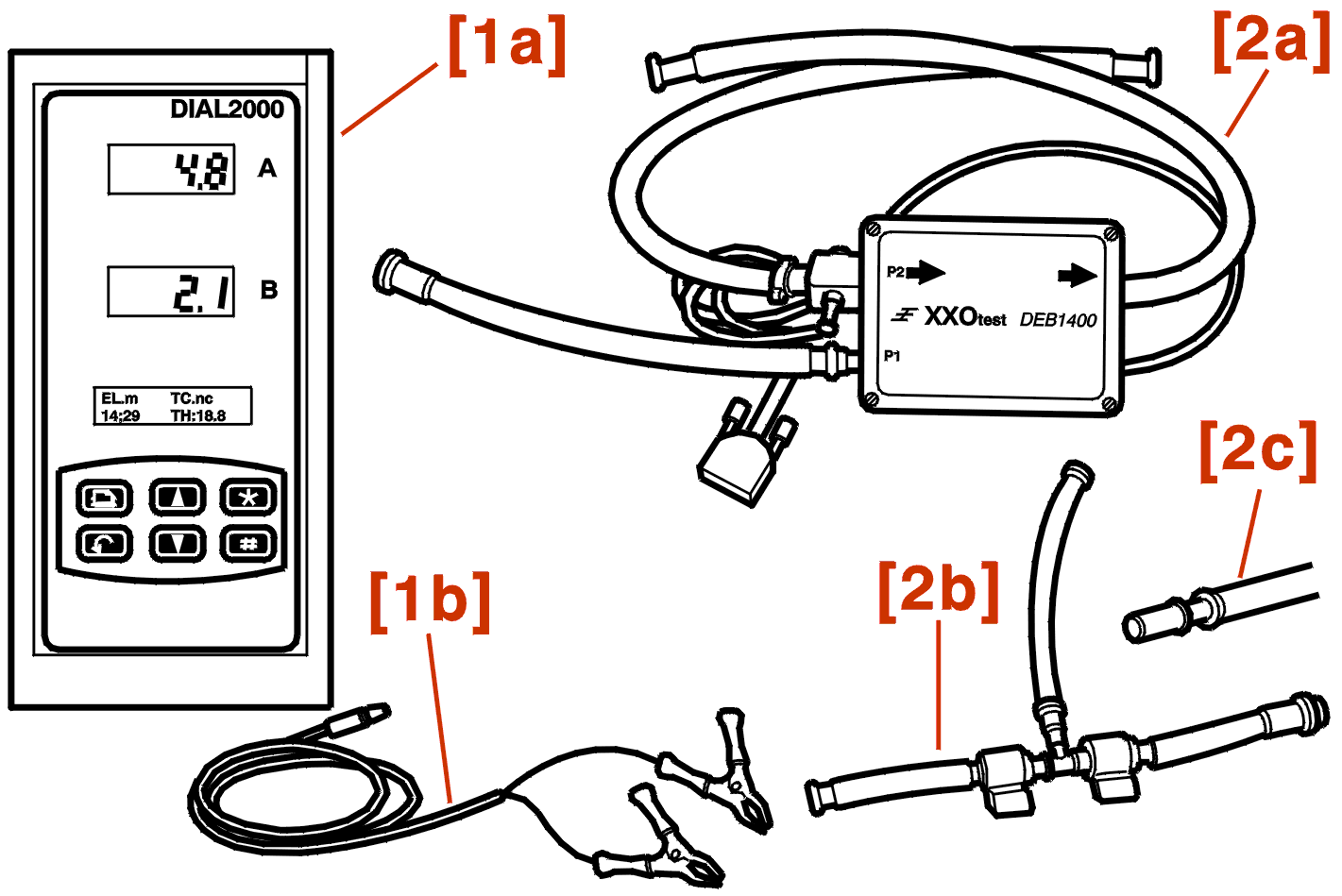

1 - SPECIALVERKTYG

[1] Sats DIAL 2000 :

• [1a] DIAL 2000-styrbox (märkning 1A)
• [1b] matningssladd DIAL 2000 (märkning 1B)

[2] Sats DEBI 2000 :

• [2a] givare flöde/tryck (märkning 2A)
• [2b] koppling 2 ventiler (märkning 2N)

2 - DEMONTERING

Demontera :

• batterikåpan
• batteriet
• batterilådan

3 - INKOPPLING

Koppla ur servoröret (1) från reglerventilen (2) .

Sätt på plats :

• kopplingen 2 för ventilerna [2b] mellan bakslagsventilen (2) och utloppet av servoröret (1)
• verktyget [2a]
• verktygen [1a] - [1b]

4 - FÖRBEREDANDE ÅTGÄRDER

Kontrollera :

• rören och anslutningarnas skick
• åtdragning av klammorna

OBSERVERA : för att isolera bromsservokretsen skall rören som är anslutna till bifogade delar (magnetventiler) klämmas ihop .

Anmärkning : De angivna värdena är relativa tryck .

Kontrollen skall ske med varm motor .

Stoppa motorn .

Kontrollera att de 2 ventilerna i kopplingen [2b] är öppna .

Tryck ett tiotal gånger på bromspedalen för att upprätta ett lufttryck i servon .

Välj menyn : Bromsservo på verktyget [1a] ; Bekräfta (Se bruksanvisningen) .

5 - KONTROLL AV TÄTHETEN FÖR SERVON

Motorn på tomgång : Vänta tills trycket stabiliserats .

Samtidigt :

• stäng ventilen (A)
• nollställ tidsbasen för verktyget [1a]

OBLIGATORISKT : tryck inte på bromspedalen .

Stoppa motorn .

Kontrollvärde :

• tryckändring : mindre än eller lika med 0,03 bar på 15 sekunder

Om värdet är korrekt :

• dieselmotor : kontrollera ; vakuumpumpen
• bensinmotorer : byt ut slangen (1)

Om värdet inte är korrekt :

• kontrollera : att tätningen finns på plats (3)
• kontrollera : åtdragning av huvudcylindern på bromsservon : åtdragningsmoment: 2 daNm
• byt backventilen (2)

Utför på nytt kontrollen .

Om värdet inte är korrekt :

• byt ut servon

6 - TRYCKKONTROLL AV VAKUUMPUMP

Öppna ventilerna (A), (B) .

Tryck ett tiotal gånger på bromspedalen för att upprätta ett lufttryck i servon .

Stäng ventilen (A) .

Nollställ tidsbasen för verktyget [1a] .

Starta motorn ; Tomgång .

Öppna ventilerna (A) .

Kontrollvärde :

• - 1 ≤tryck (bar) ≤ - 0.8 på mindre än 30 sekunder

Om värdet inte är korrekt :

• byt ut slangen (1)

Utför på nytt kontrollen .

Om värdet inte är korrekt :

• byt ut vakuumpumpen

Återställ systemet .

OBSERVERA : om kontrollvärdena är korrekta och bilen fortfarande visar tecken pä funktionsstörningar, kontrollera tätheten hos de anordningar som anslutits till undertryckskretsen (använd en manuell pump typ NAUDER T 7050) .
