B3FG2JK1 - 307

DEMONTERING - MONTERING BROMSKLOTSAR BAK (BYGEL LUCAS)

1 - SPECIALVERKTYG

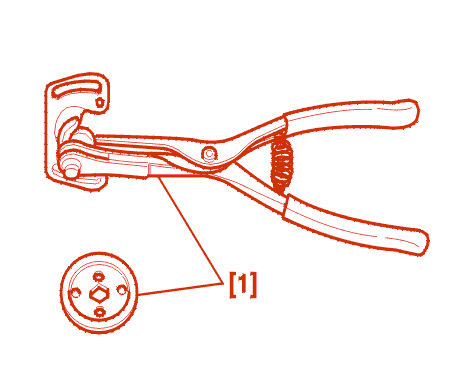

[1] Klämma DF 6.1 .

2 - DEMONTERING

Ta bort filtret från bromsvätskebehållaren .

Töm delvis bromsvätskebehållaren med hjälp av en ren spruta .

Montera bromsvätskebehållarens filter igen .

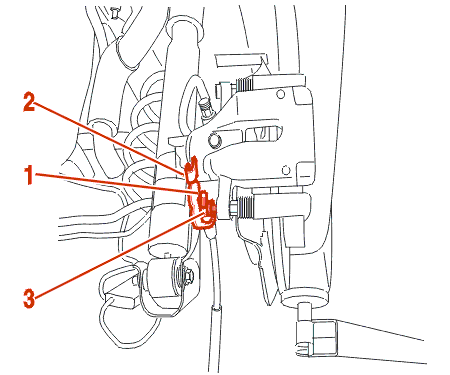

Demontera handbromskabeln (1) från hållaren (2) .

Demontera skruven (3) .

Vippa bromsoket (4) och skjut kolven (5) tillbaka med hjälp av verktyget FACOM DF6 1 .

Kontrollera :

• att det är tätt runt kolven (5)
• att damasken (6) och skyddsdamaskerna (7) är i gott skick och perfekt inpassade
• hur sliten skivan är

Kontrollera att bromssadelns tappar glider korrekt .

Byt ut skadade detaljer .

3 - MONTERING

Rengör :

• bromssadeln
• bromskivan med hjälp av lämpligt lösningsmedel ( typ HENKEL )

Sätt tillbaka bromsklotsarna .

Fäll tillbaka bromssadeln (4) .

OBSERVERA : hantera bromssadeln varsamt för att inte utsätta den övre axeln för påkänning .

Montera en ny bult (3) (insmord med gänglåsningsvätska) .

Dra bulten (3) 3.8 daNm .

Sätt tillbaka handbromskabeln (1) i hållaren .

Kontrollera bromsvätskenivån och fyll på mer vätska i förekommande fall .

OBLIGATORISKT : bromsa flera gånger, sakta och gradvis, med motorn i gång, innan du börjar köra bilen .
