B3FG2LK1 - 307

DEMONTERING - MONTERING BROMSKLOTSAR FRAM (SADEL BOSCH)

1 - SPECIALVERKTYG

[1] Klämma FACOM D60 A .

2 - DEMONTERING

Ta bort filtret från bromsvätskebehållaren .

Töm delvis bromsvätskebehållaren med hjälp av en ren spruta .

Montera bromsvätskebehållarens filter igen .

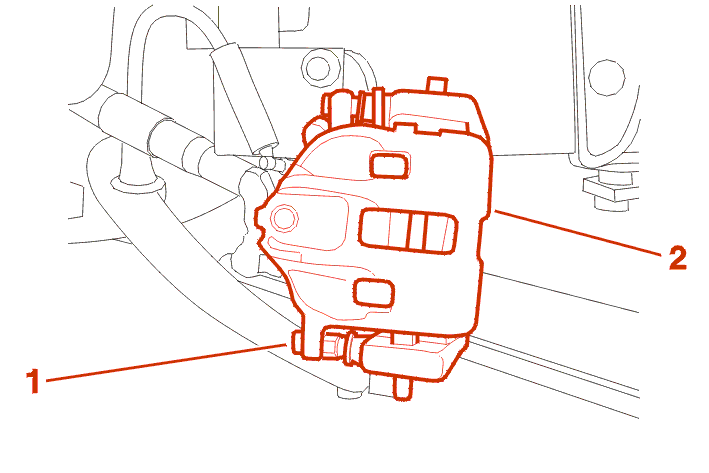

Demontera skruven (1) .

Fäll undan bromssadeln (2) .

Demontera bromsklotsarna .

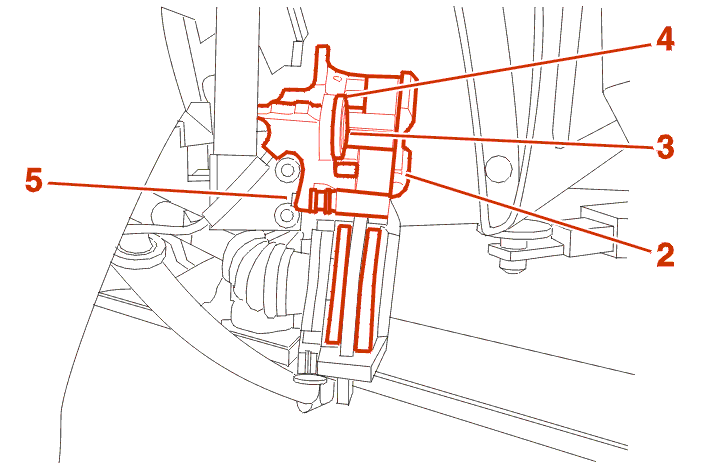

Kontrollera :

• att det är tätt runt kolven (3)
• att damasken (4) och skyddsdamaskerna (5) är i gott skick och perfekt inpassade
• hur sliten skivan är

Kontrollera att bromssadelns tappar glider korrekt .

Byt ut skadade detaljer .

3 - MONTERING

Rengör :

• bromssadeln
• bromskivan med hjälp av lämpligt lösningsmedel (typ HENKEL )

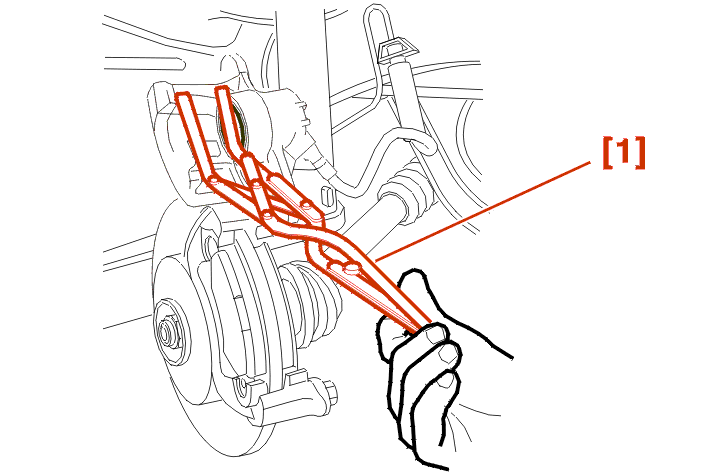

Skjut in kolven helt i cylindern med hjälp av en tång av typ FACOM D60 A [1] .

Sätt tillbaka bromsklotsarna .

Fäll tillbaka bromssadeln (2) .

OBSERVERA : hantera bromssadeln varsamt för att inte utsätta den övre axeln för påkänning .

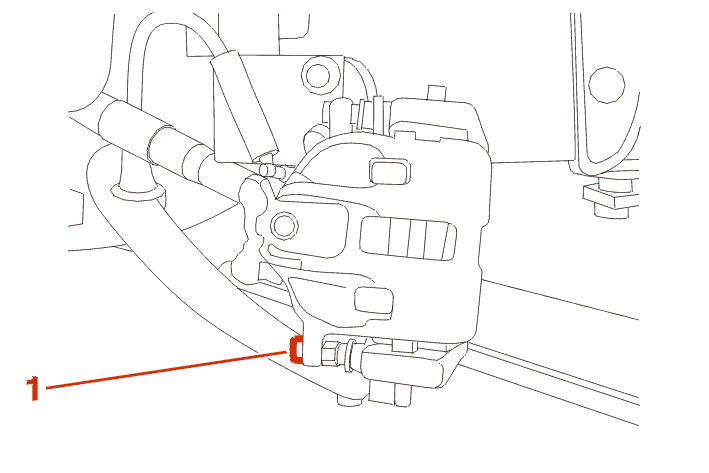

Montera en ny bult (1) (insmord med gänglåsningsvätska) .

Dra bulten (1) 3 daNm .

Kontrollera bromsvätskenivån och fyll på mer vätska i förekommande fall .

OBLIGATORISKT : bromsa flera gånger, sakta och gradvis, med motorn i gång, innan du börjar köra bilen .
