C4AG0YF1 - 307

DEMONTERING - MONTERING VAJER FÖR MANÖVRERING AV MOTORHUVEN

1 - DEMONTERING

demontera stötfångaren fram .

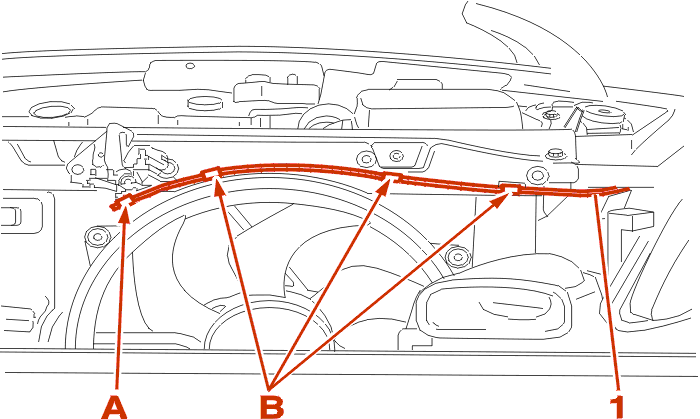

Demontera kabeln (1) från motorhuvens clips ; I (A) .

Ta loss vajern (1) ; I (B) .

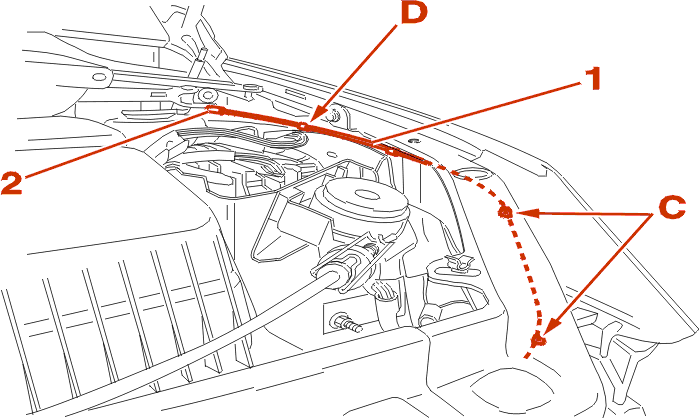

Demontera kabeln (1) ; I (C) - (D) .

Demontera :

• fästdonen
• kabel genomföringen (2)

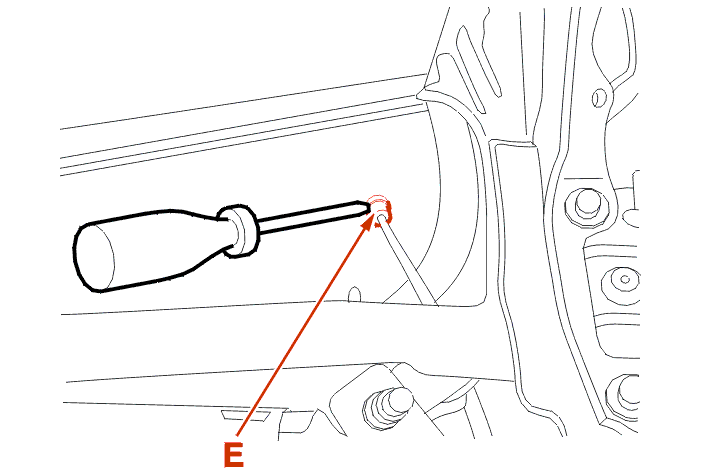

Skjut kabel genomföringen (E) vid inåt med en skruvmejsel för att lossa den från torpedväggen .

Demontera ; den intelligenta styrboxen .

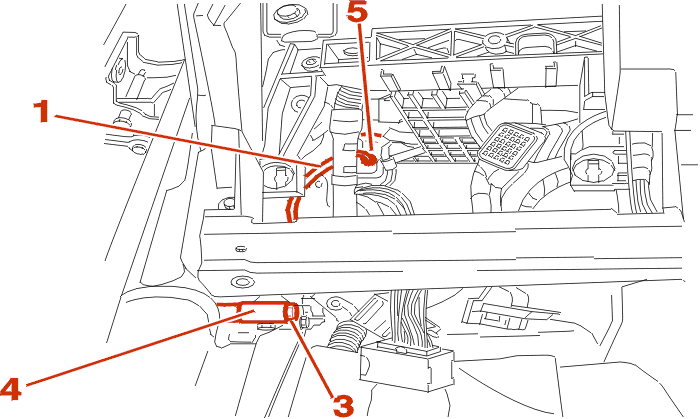

Demontera skruven (3) .

Frigör motorhuvens öppningsreglage (4) .

Frigör kabel genomföringen (5) .

Dra kabeln (1) in i kupén .

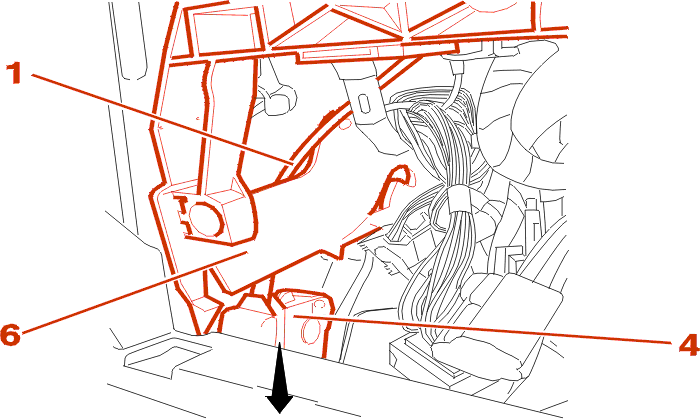

Demontera greppet (4) och kabeln (1) genom att dra den nedåt och skjuta bsi boxens stöd (6) åt sidan .

2 - MONTERING

Skjut stödet (6) till bsi boxen åt sidan .

Placera :

• vajern (1)
• reglaget (4)

Montera tillbaka skruven (3) .

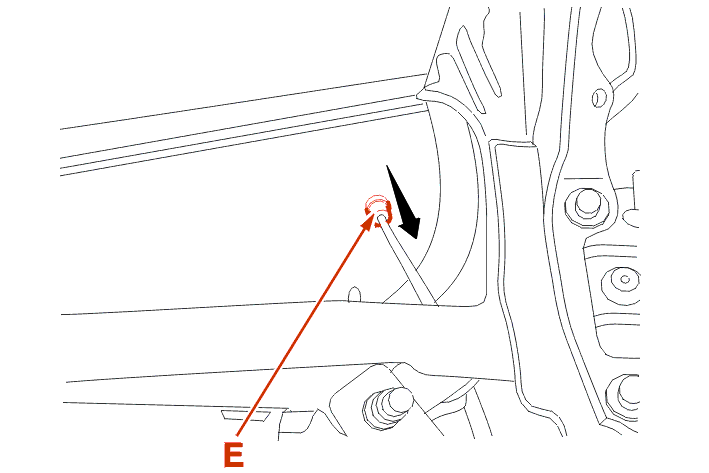

OBLIGATORISKT : dra i kabel genomföringen vid (E) för att sätta den på torpedväggen .

Montera ; den intelligenta styrboxen .

Montera tillbaka delarna i omvänd ordningsföljd .

Gör ett funktionsprov .
