C4BH3CF1 - 307

BYTE DELBYTE AV BALK

OBLIGATORISKT : vid tillverkning av denna bil har man använt mig svetsning ; vid plåtarbete på bilen, skall alla skarvar svetsas med samma procedur ; ingen annan teknik f�r anvÄndas .

OBSERVERA : montera airbagen sä att den stöder sig pä generatorn av säkerhetsskäl .

OBLIGATORISKT : iaktta elementära hygien- och säkerhetsregler (använd filtrerande mask mot organiska ångor - arbeta på ventilerad plats) .

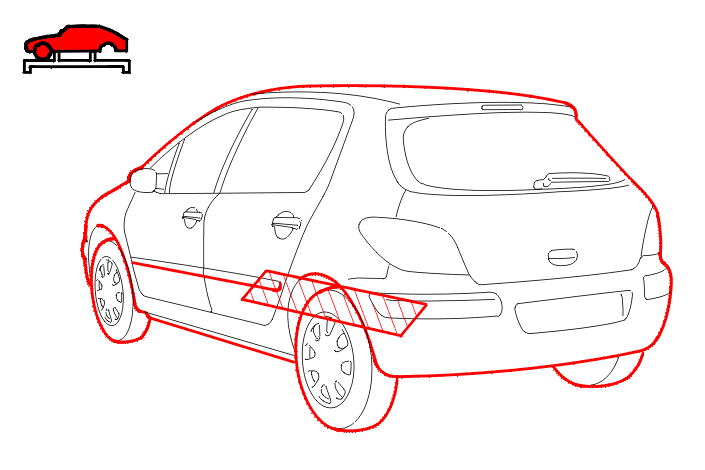

1 - KOMPLETTERANDE INGREPP

Byte :

• bakre golv
• invändig del av komplett skärm

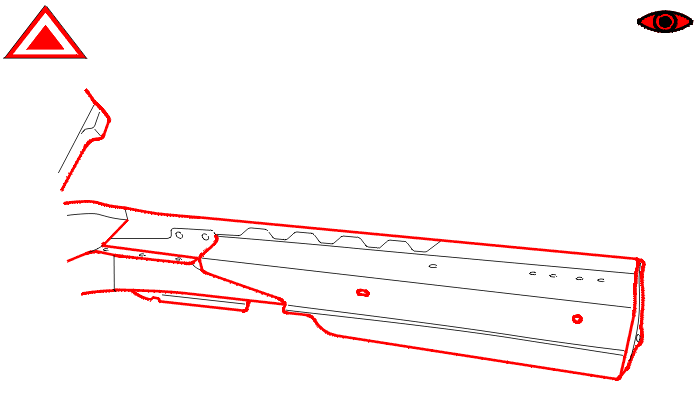

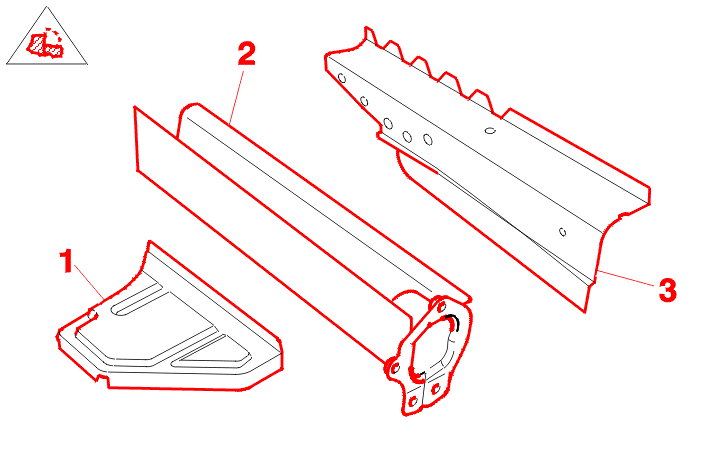

2 - IDENTIFIERING RESERVDELAR

(1) Bakre del av bagagegolvet .

(2) Speciell reparationsbalk .

(3) Förstärkning av bakre balk(Endast på högra sidan) .

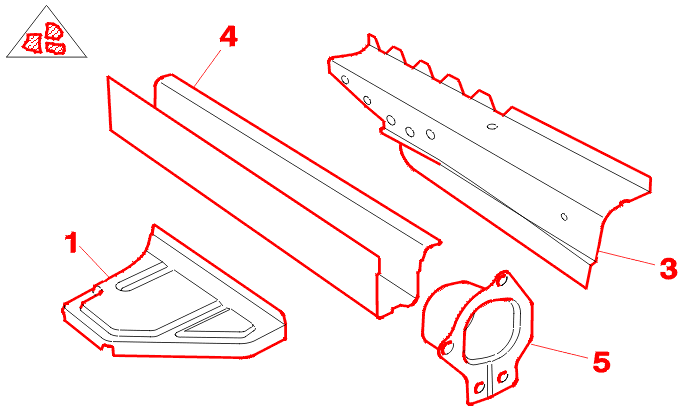

3 - RESERVDELENS SAMMANSÄTTNING

(1) Förlängning av bagagegolvet .

(3) Förstärkning av bakre balk(Endast på högra sidan) .

(4) Urskärning av liten balk bak .

(5) Stängning för bakre sidobalk .

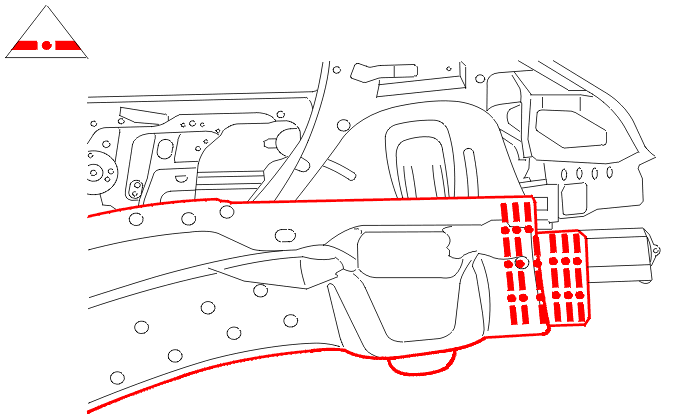

4 - BEHÖVLIG DEL FÖR METODENS UTFÖRANDE

(1) Bakre del av bagagegolvet .

(2) Speciell reparationsbalk .

(3) Förstärkning av bakre balk(Endast på högra sidan) .

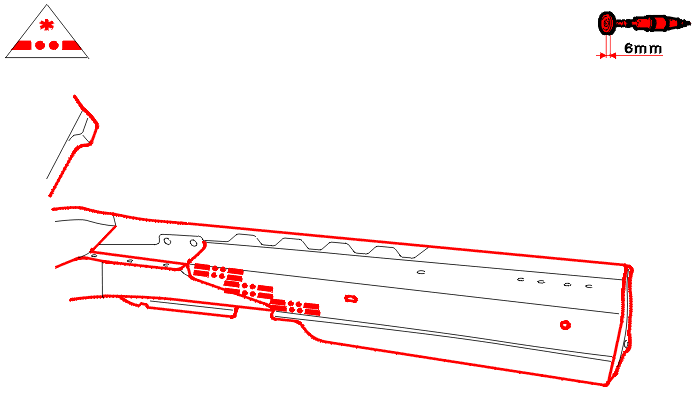

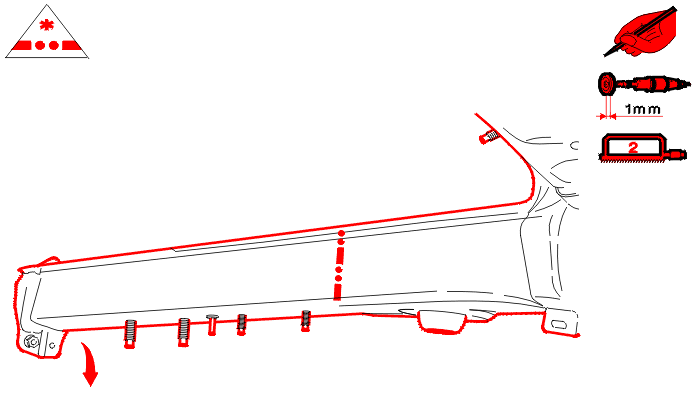

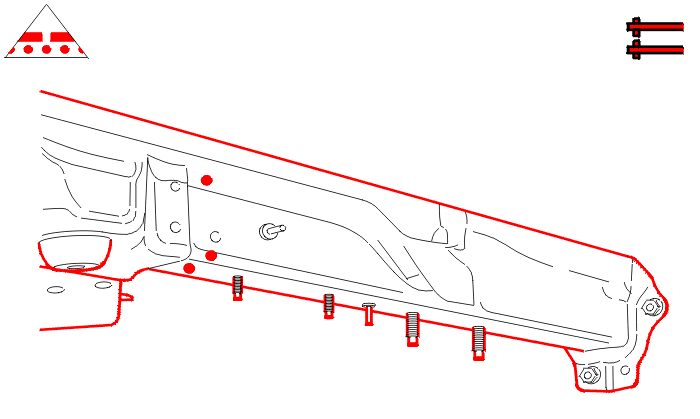

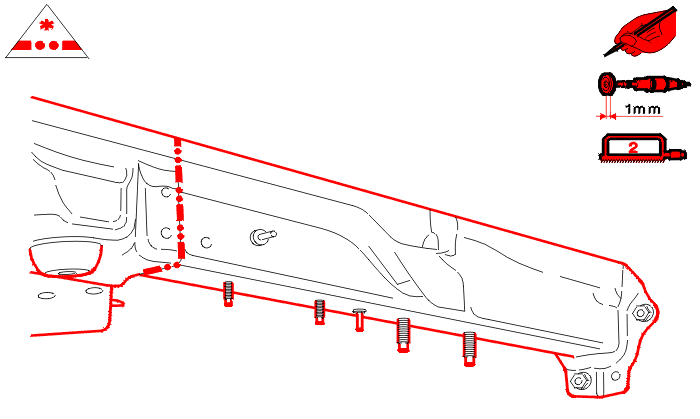

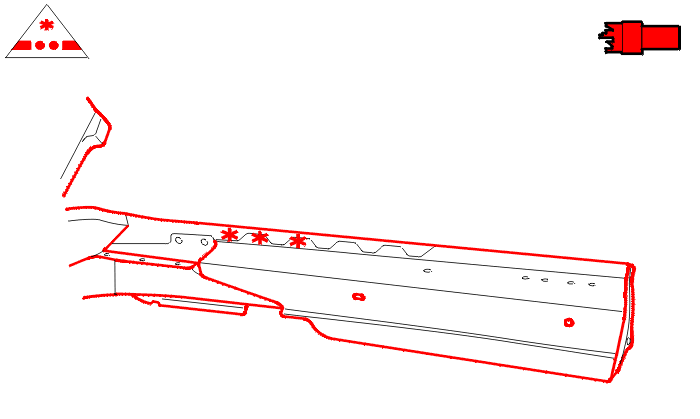

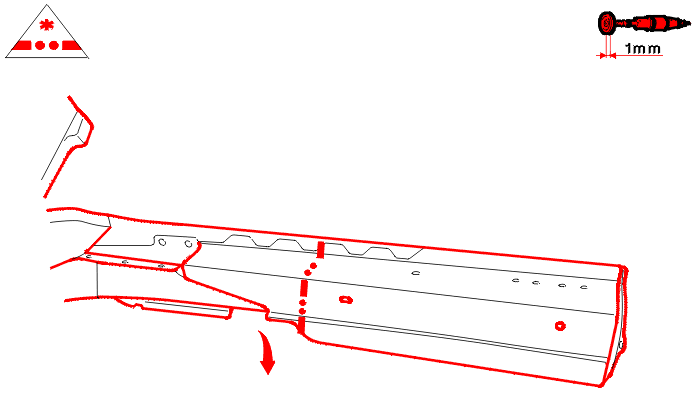

5 - UTSKÄRNING

OBSERVERA : endast på högra sidan .

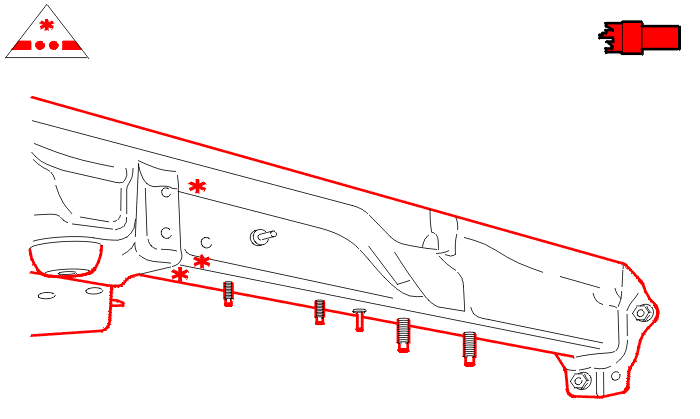

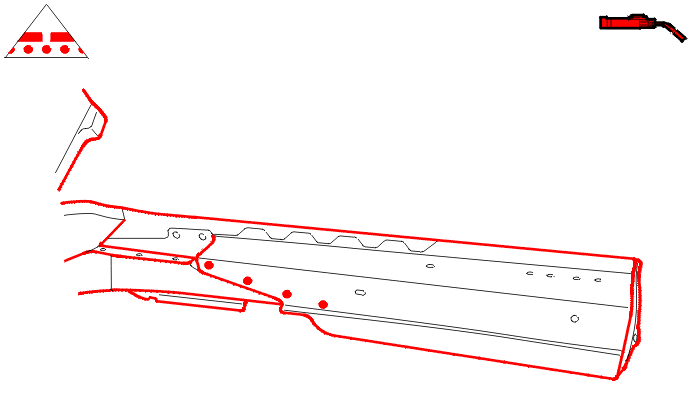

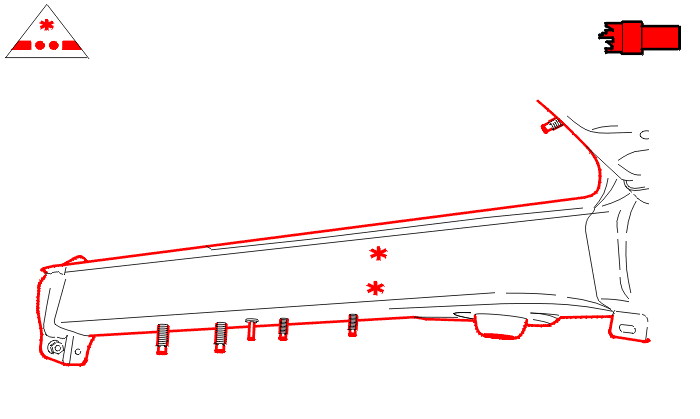

6 - FÖRARBETE

OBSERVERA : endast på högra sidan .

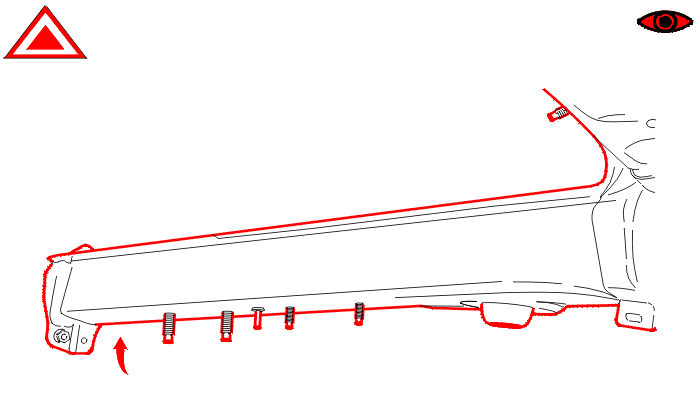

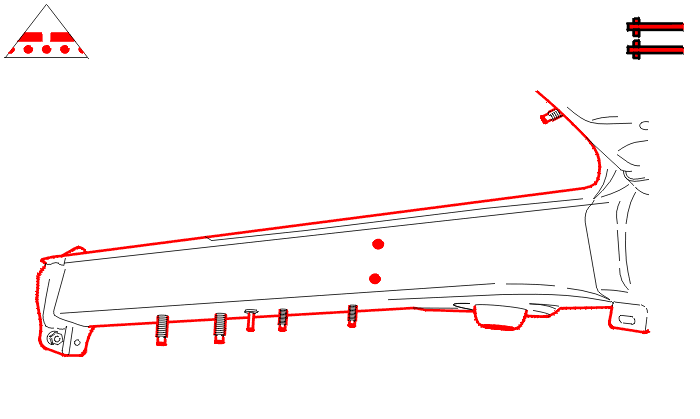

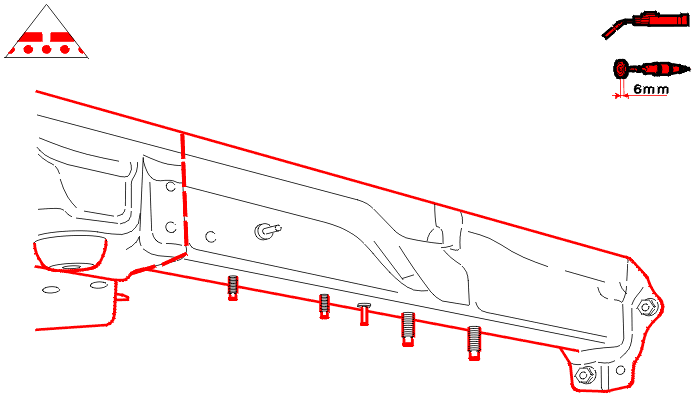

7 - JUSTERING

OBSERVERA : endast på högra sidan .

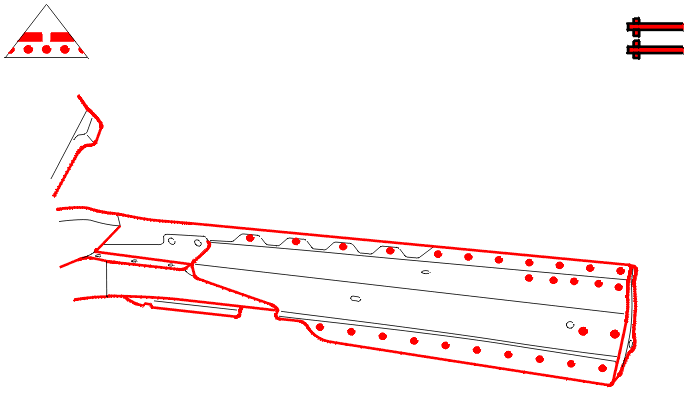

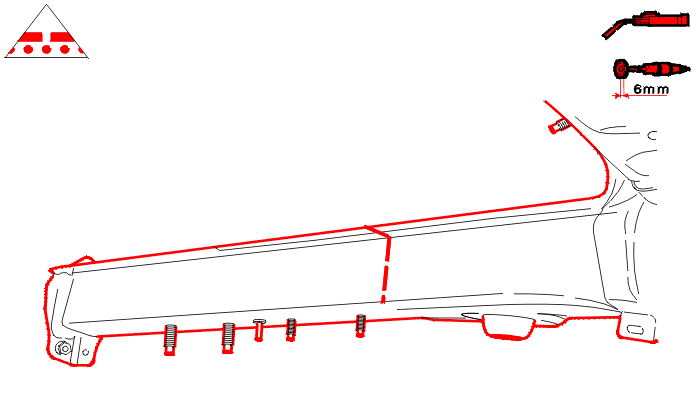

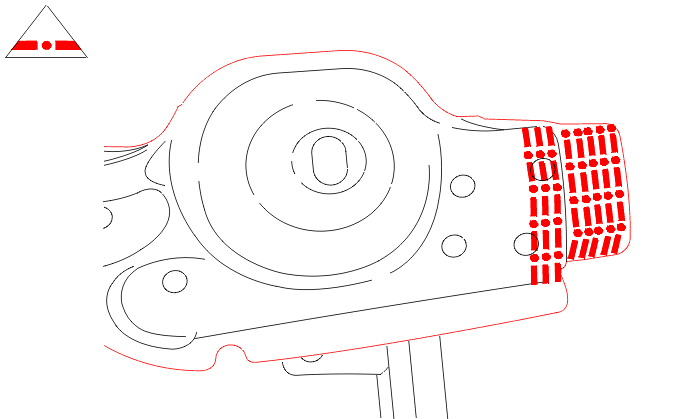

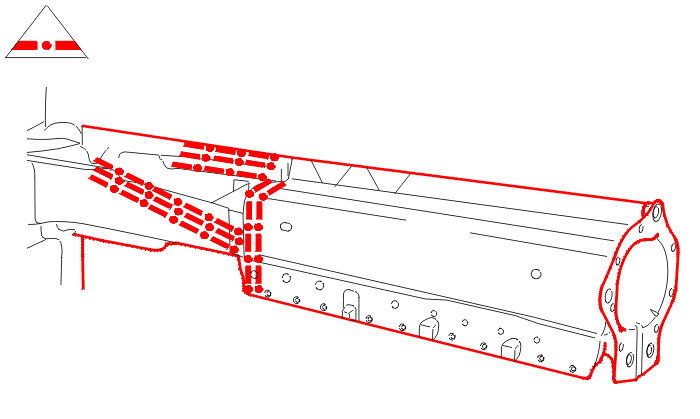

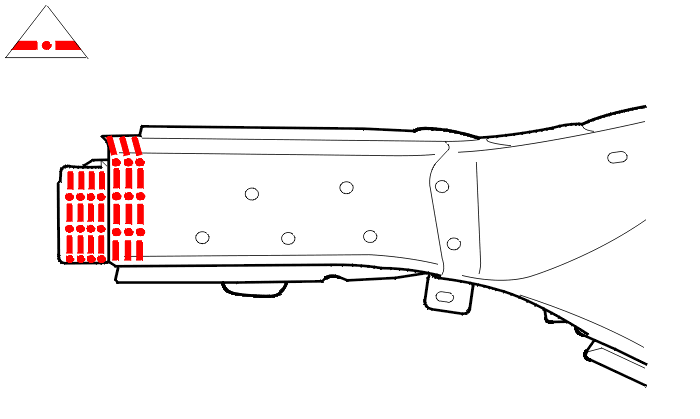

8 - SVETSNING

OBSERVERA : endast på högra sidan .
