C5DG0RF1 - 307

DEMONTERING - MONTERING MEKANISM VINDRUTETORKARE

OBSERVERA : anslut och frånkoppla tändningen och tryck därefter torkarkontakarmen ned för att placera torkardrevet i noll position ; med ett extra tryck placeras torkardrevet i position fast stop .

1 - DEMONTERING

demontera vindrutetorkarens armar .

Demontera :

de (1) bultar och lossa bromsvätskebehållaren (2)
motor kåpan(beroende på utrustning)
luftfilterhuset (3)
locket till säkringsboxen (4)
batteri kåpa (5)
batteriet

Demontera :

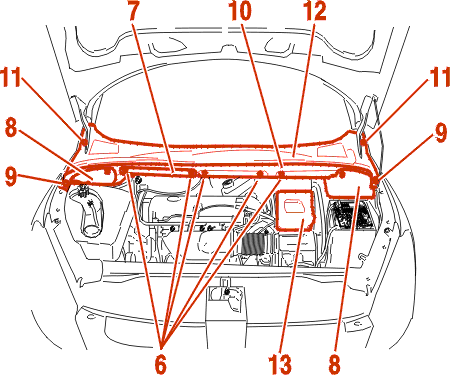

klämmorna (6)
ljudisoleringsplåten (7) , genom att haka av luckan till partikelfiltret
ljudisoleringsplåtarna i sidorna (8)
de bultar (9) till nedre framrutebalk
tvärbalken (10)
de clips (11)
luftintaget (12)
batterifästets rörliga del (13)

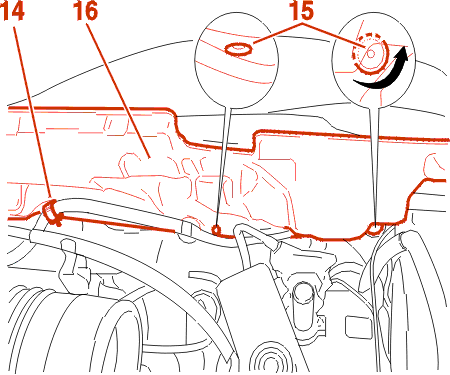

Haka av fästet (14) till kabelhärvan .

Demontera :

de clips (15) genom att skruva dem för hand
ljudisoleringen (16)

Frånkoppla torkarmotorn .

MOTOR TU5JP4

Demontera :

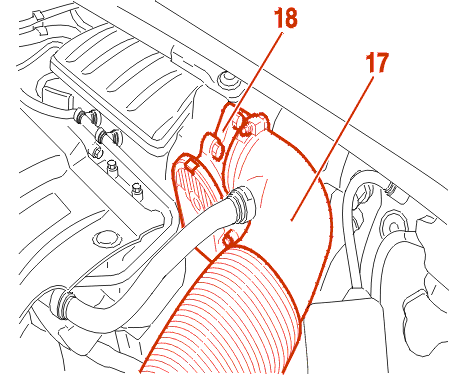

insugningskanalen (17)
de fästskruvar till spjällhuset (18) , och lossa dem därefter

Demontera packningen (19) .

OBLIGATORISKT : med hjälp av tejp stänger man ingången till insugsgrenröret .

ALLA MODELLER

Haka av staget (20) med en skruvmejsel .

OBLIGATORISKT : {{n10192}} a l'aide de ruban adhesif, proteger les supports superieurs des elements porteurs avant .

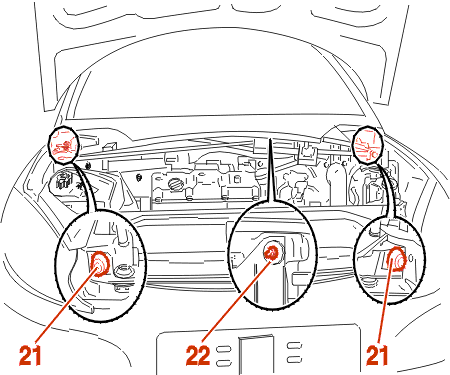

Demontera de bultar i sidorna (21) och muttern i mitten (22) på torkardrevet .

Koppla ur kontakten till torkardrevet .

Lossa drevet från centreringstapparna .

OBSERVERA : under pågående arbete skall man se till att inte stöta framrutan och staget (20) i området (A) .

Tryck vid (B) och lyft vid (C) , så att drevet kan föras över den vänstra stötdämpares fastsättning (23) .

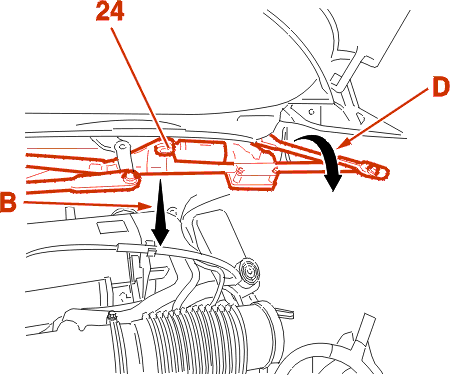

Tryck igen vid (B) och vrid drevet framåt (D) för att föra drevets kopplingslänk (24) under framrutan .

Tryck vid (E) och lyft vid (F) , så drevet kan föras över den högra stötdämpares fastsättning (25) .

Vrid torkardrevet mot (G) för att lossa det .

Demontera vindrutetorkarens mekanism .

2 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .

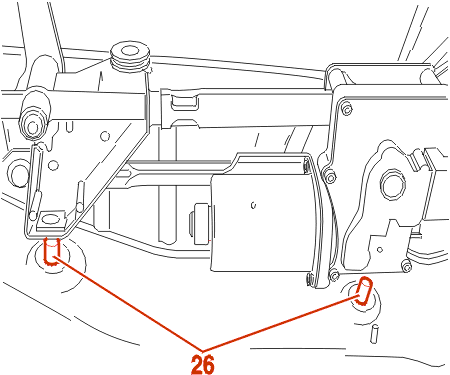

OBSERVERA : du skall kontrollera att de två centreringstapparna bakom torkarmotorn (26) är placerad korrekt (om inte, är det risk för att drevet monteras fel och kommer i beröring med framrutan) ; man kan bara kontrollera om tapparna sitter riktigt i hålen genom att känna efter .

Demontera torkardrevets fastsättningar (21) .

Drag :

fästbultarna (21) 1 ± 0.25 daNm
fästbultarna (22) 1 ± 0.25 daNm

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

Anslut batteriet .

Starta motorn .

OBLIGATORISKT : tryck ned på torkarkontaktarmen för att placera vindrutetorkarna i position fast stop .

Slå av tändningen .

montera tillbaka vindrutetorkarens armar .

Gör ett funktionsprov .
