C5FG2DF1 - 307

DEMONTERING - MONTERING FRONT VÄRMEREGLAGE

1 - DEMONTERING

DEMONTERA DEN NEDRE KONSOLPANEL .

Demontera skruvarna (1) .

Demontera a/c kontrollpanelen (2) vid (A) och vippa den in mot instrumentbrädan .

LUFTKONDITIONERING

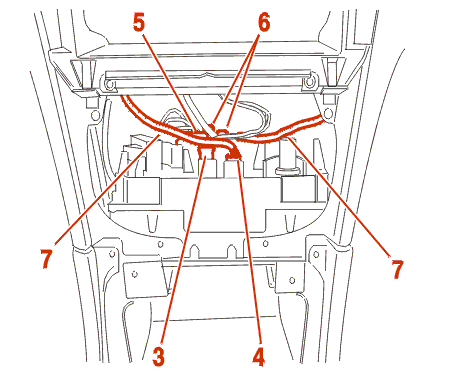

Koppla från anslutningarna (3) - (4) - (5) .

Ta bort agrafferna (6) .

Ta loss vajrarna (7) .

AUTOMATISK LUFTKONDITIONERING

Koppla från anslutningarna (8) - (9) - (10) .

ALLA MODELLER

Demontera klimatanläggningens framsida .

2 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .

Kontrollera den elektriska och mekaniska funktionen .
