C5FG2GF1 - 307

DEMONTERING - MONTERING {{N10534}} BOITIER DE SERVITUDE INTELLIGENT

1 - DEMONTERING

Koppla ifrån batteriet .

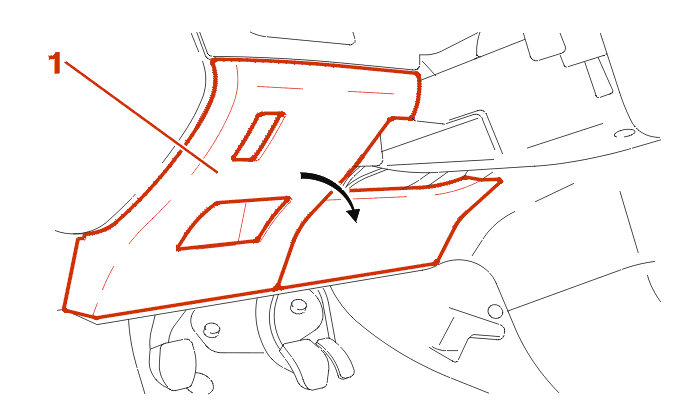

{{N10535}} déposer le cache (1) en le déclippant vers le bas .

{{N10536}} de chaque côté du BSI :

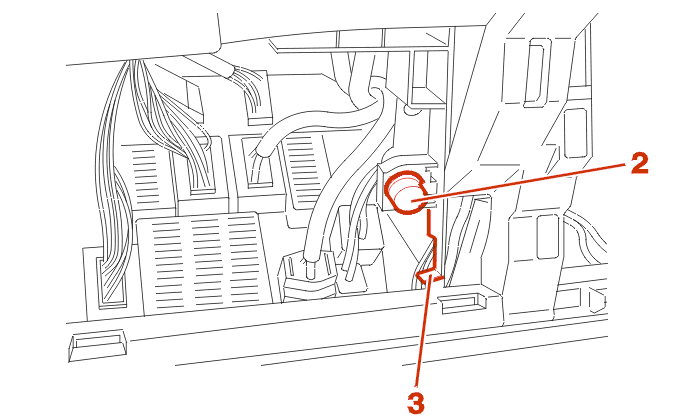

• {{n10146}} deverrouiller les fixations (2) d'un quart de tour
• {{n10147}} ecarter les pattes inferieures (3) et basculer le bsi

{{N10537}} débrancher tous les connecteurs du BSI .

{{N10538}} soulever légèrement l'arrière du BSI et le tirer vers soi pour le dégager de son support .

{{N10539}} déposer le BSI .

2 - MONTERING

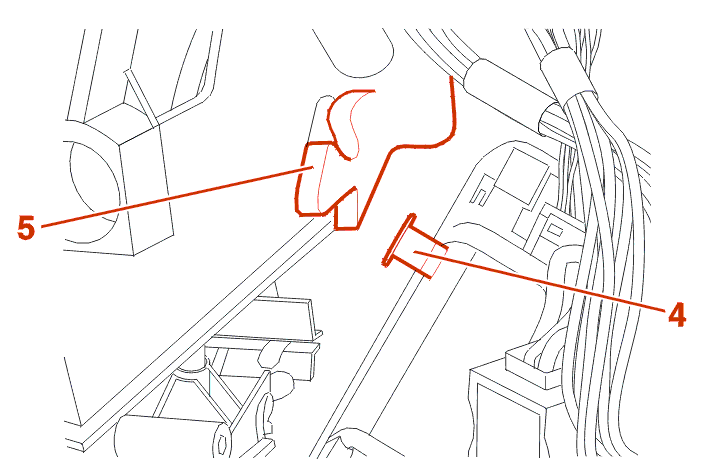

{{N10540}} positionner le BSI dans son support, en engageant les pions (4) dans les encoches (5) de chaque côté .

{{N10541}} brancher tous les connecteurs du BSI .

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

{{N10542}} en cas de remplacement du boîtier de servitude intelligent, configurer celui-ci à l'aide du DIAG 2000 .

Kontrollera att allting fungerar .
