C5GG31F1 - 307

DEMONTERING - MONTERING ÖVERDRAG RYGGSTÖD FRAMSTOL

1 - DEMONTERING

demontera framsätet .

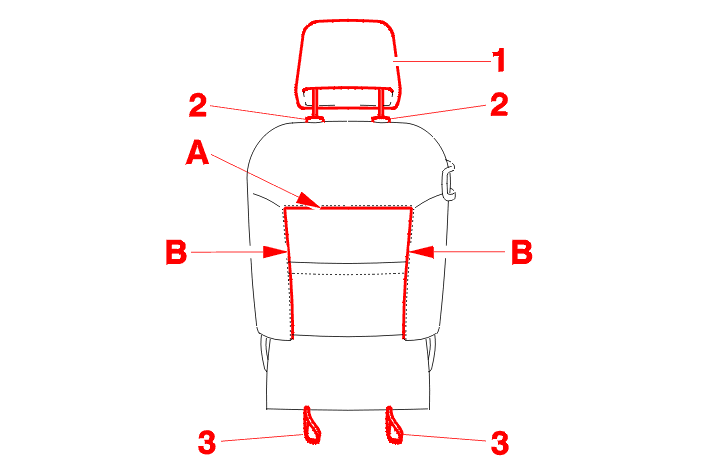

Demontera :

• nackstödet (1)
• skydd till nackstöd fäste (2)

Losssa monteringsremmarna (3) .

{{N12591}} déchausser la coiffe de dossier en partie supérieure (A) et en parties latérales (B) .

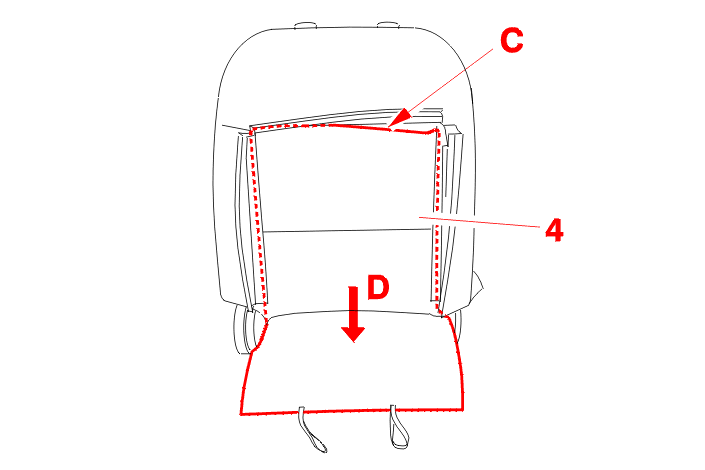

{{N12592}} déchausser le vide-poches de dossier de siège (4) en partie supérieure (C) .

Demontera förvaringsfickan på förarsätets ryggstöd (4) genom att dra mot (D) .

Haka av sidoairbagens skydd (5) ; {{N12593}} à l'aide d'une spatule plastique (beroende på utrustning) .

Demontera sidoairbagens skydd .

3-DÖRRARS SEDAN

Borra hål i nitarna (6) med en ø 0.7 mm borr .

Demontera styrboxen (7) .

Ta bort resterande nitar i sätes ramen .

Dammsug resterna .

5-DÖRRARS SEDAN

Ta loss :

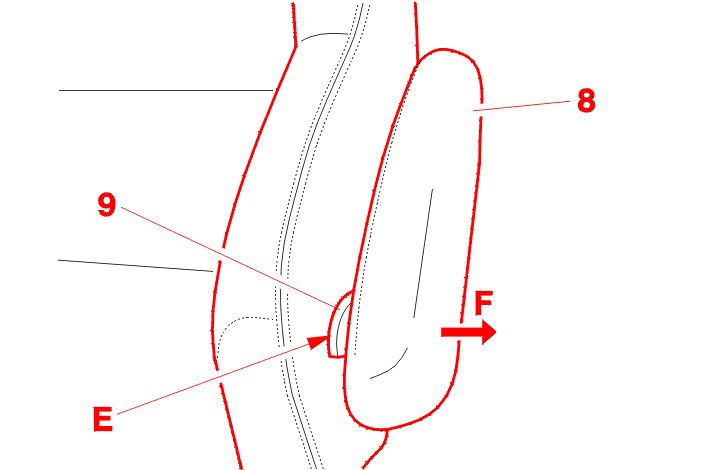

• armstödet (8) genom att trycka på (E) och genom att dra mot (F)
• mekanismen (9) genom att dra mot (F)

ALLA MODELLER

Koppla ur värmeelementets kontakt (beroende på utrustning) .

Lossa och demontera överdrag/stoppning genom att dra framåt .

2 - MONTERING

5-DÖRRARS SEDAN

Höger säte med armstöd .

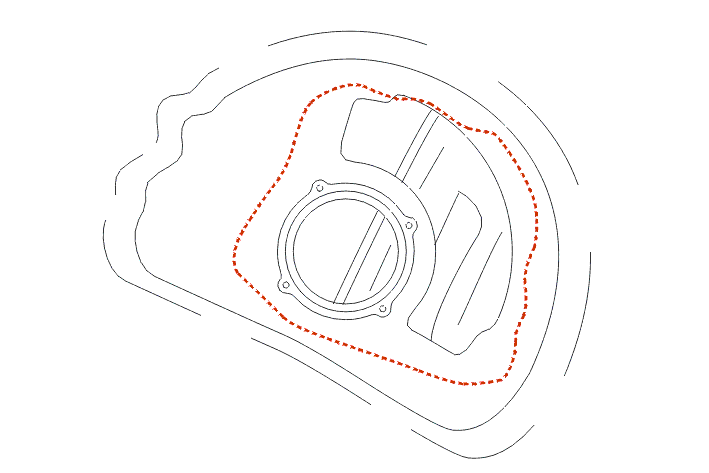

Från klädselns insida utförs en utskärning i skummet i vänster sida, som är symetrisk med den i höger sida, med ett djup på 15 mm .

OBLIGATORISKT : vid montering av klädsel på ryggstödet till framsätet: kontrollera att glidskenan av plast, som håller fast klädseln är korrekt placerad i bägge sidor .

Montera klädseln på sätes ramen .

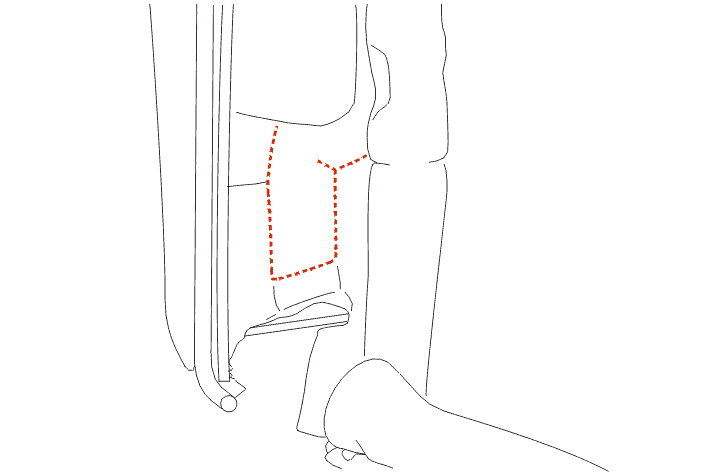

Gör en utskärning från klädselns yttersida, till genomföringen av mekanismen (7) .

{{N12594}} en cas de remplacement de la coiffe de dossier de siège conducteur avec accoudoir, n'effectuer que la découpe à l'extérieur de la coiffe .

ALLA MODELLER

Montera tillbaka delarna i omvänd ordningsföljd .

Byt ut sidoairbag skyddet med ett nytt .

Kontrollera den elektriska funktionen .
