C5HG35F1 - 307

DEMONTERING - MONTERING KYLELEMENT

1 - DEMONTERING

demontera a/c gruppen .

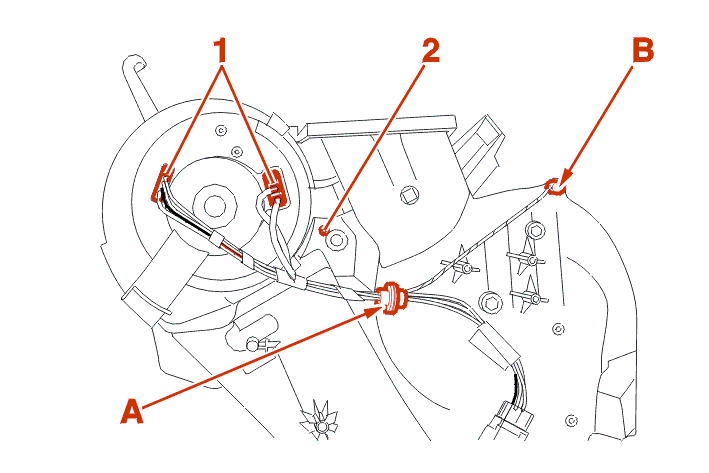

Koppla från anslutningarna (1) .

Ta bort fästskruven (2) .

Lossa a/c gruppens kabelhärva (A) och (B) .

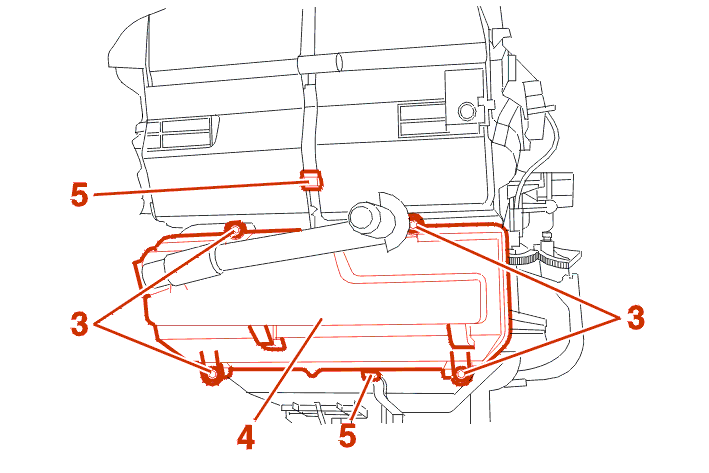

Demontera :

• infästningarna (3)
• locket (4)
• fästdonen (5)

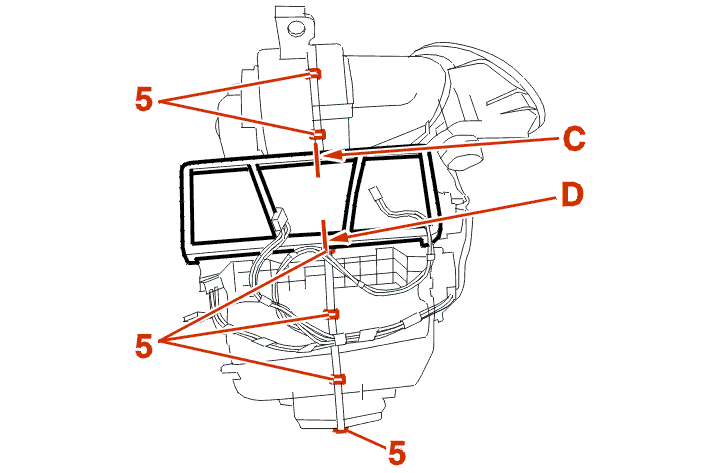

Skär av skummet vid (C) och (D) .

Ta bort agrafferna (5) .

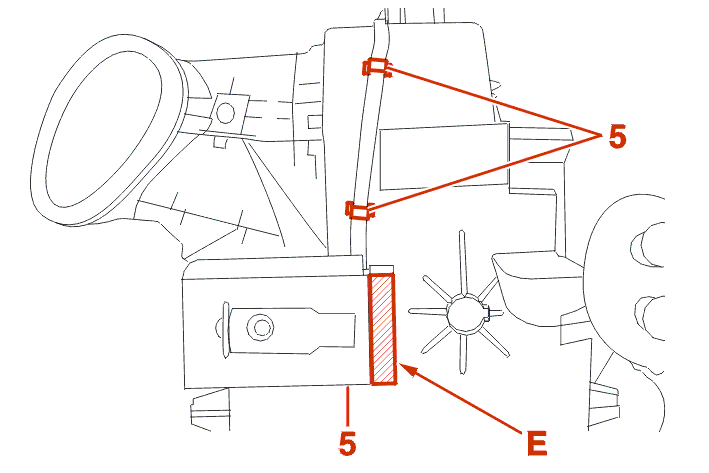

Lossa skummet vid (E) .

Ta bort agrafferna (5) .

Öppna a/c gruppen .

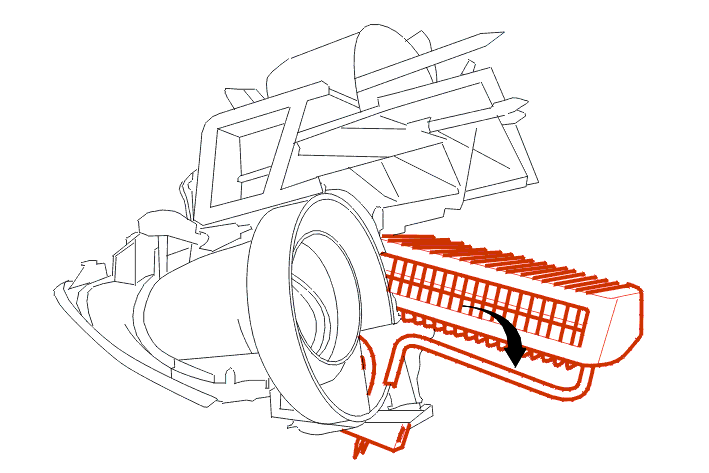

Vrid kondensatorn och demontera den .

2 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .

OBSERVERA : se till att a/c systemet spjäll är mitt emot varandra innan det stängs .

montera a/c gruppen igen .
