C5HG36F1 - 307

DEMONTERING - MONTERING KONDENSOR

OBLIGATORISKT : för att reparera a/c systemet, måste man följa vissa regler .

OBSERVERA : ta först bort propparna i rören, fästena, nipplarna i samma ögonblick som dessa ansluts på bilen .

1 - DEMONTERING

töm kylmedelskretsen .

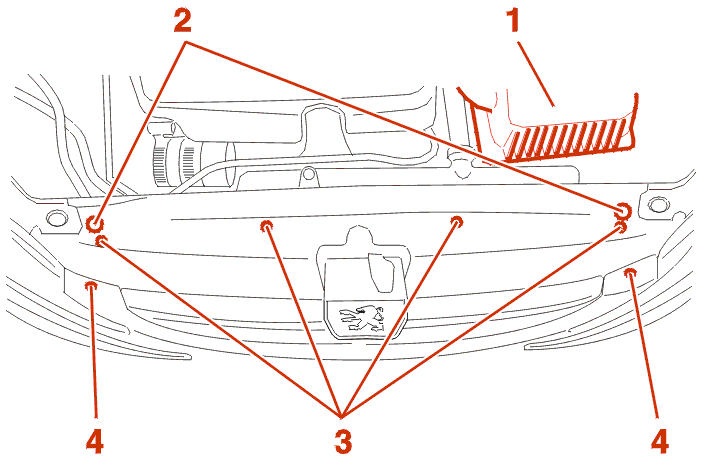

Demontera :

• luftfilterhuset (1)
• de fästskruvar på kylarenheten (2)
• fästdonen (3)
• kylargallrets (4) fästskruv på kylarenheten
• de (5) fästmuttrar till a/c slangen

Frånkoppla de a/c slangarna .

OBLIGATORISKT : proppa till slangarn och kondensorn så dom är täta .

Skjut kylaren bakåt .

Demontera kondensorn .

2 - MONTERING

Montera tillbaka delarna i omvänd ordningsföljd .

Dra åt bygelns muttrar på kondensatorn : 0.5 daNm .

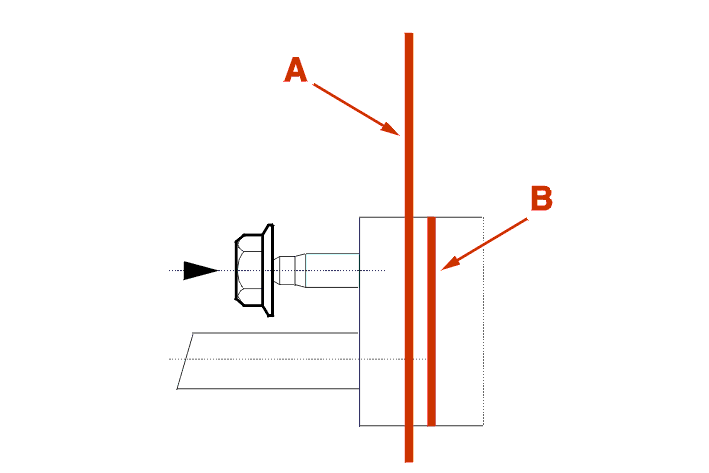

OBSERVERA : vid montering av a/c slangarna skall bygelns yta (A) ligga mot kondensatorns anliggningsyta (B) innan man drar åt muttern .

fyll på kylar vätska .

Kontrollera kretsens funktion och täthet .
