C5HG39F1 - 307

DEMONTERING - MONTERING AGGREGAT VÄRME/VENTILATION

1 - DEMONTERING

töm kylsystemet .

MOTOR DW10TD MOTOR DW10ATED

töm kylsystemet .

MOTOR EW10J4

töm kylsystemet .

MOTOR TU3JP MOTOR TU5JP4

töm kylsystemet .

ALLA MODELLER

demontera instrumentbrädan .

I motorrummet : Demontera bultarna (1) .

Lossa fastsättningen (2) ett par varv .

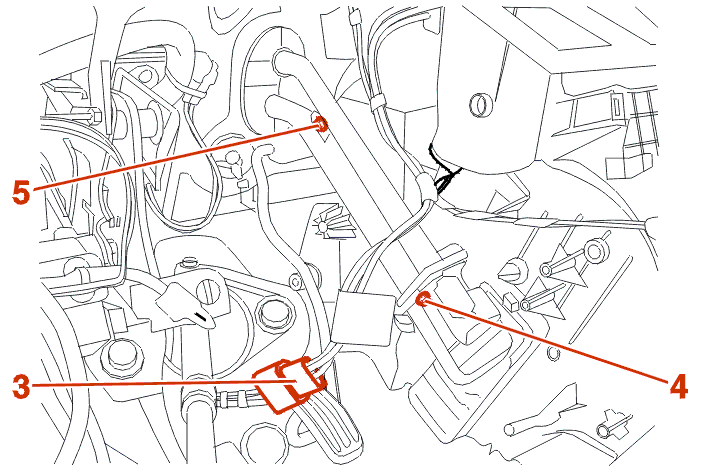

Koppla ur kopplingsstycket (3) .

Demontera fästskruvarna (4) (5) .

Dra a/c gruppen bakåt för att lossa centreringsstiften .

Frånkoppla utloppsslangen under a/c gruppen .

Demontera a/c gruppen .

2 - MONTERING

Sätt a/c gruppen på plats .

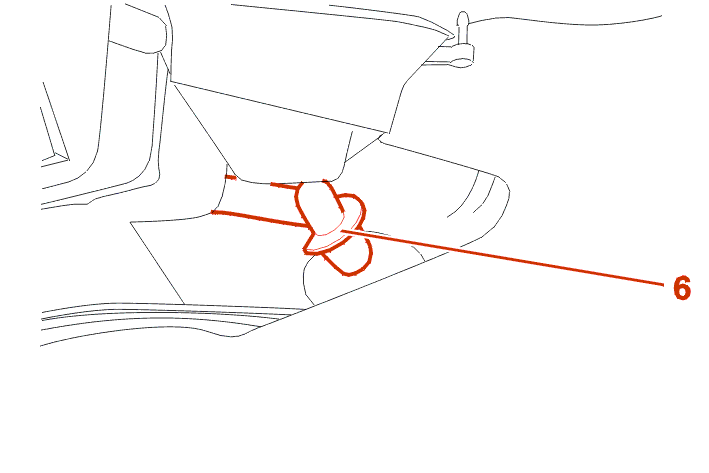

OBLIGATORISKT : anslut utloppsslangen (6) .

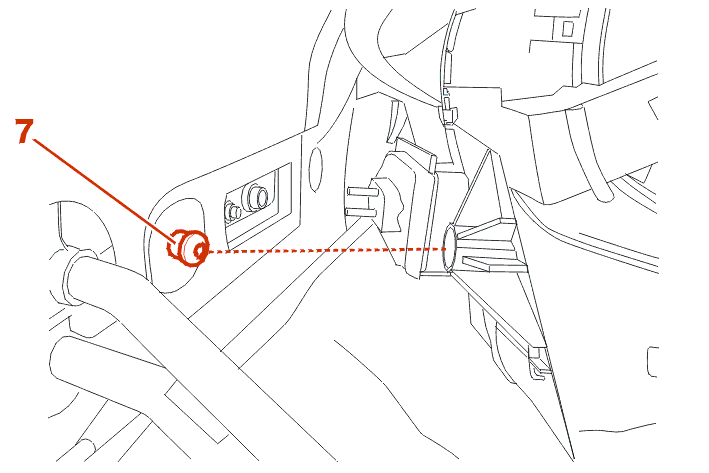

Placera a/c gruppen med hjälp av centreringsstiftet (7) .

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

montera instrumentbrädan .

MOTOR DW10TD MOTOR DW10ATED

töm kylsystemet .

MOTOR EW10J4

töm kylsystemet .

MOTOR TU3JP MOTOR TU5JP4

töm kylsystemet .

ALLA MODELLER

utför en påfyllning av a/c kretsen .
