C5HG3BF1 - 307 MOTOR DV4TD

DEMONTERING - MONTERING A/C KOMPRESSOR

1 - SPECIALVERKTYG

[1] Sats med proppar till kompressorn (-).1701-H .

[2] A/c påfyllningsstation (Godkänningsnummer FAC.17.08) .

2 - DEMONTERING

demontera tillbehörens drivrem .

Tappa ur kylmedlet och samla upp det ; Med hjälp av verktyget [2] .

Ta bort skyddet under motorn .

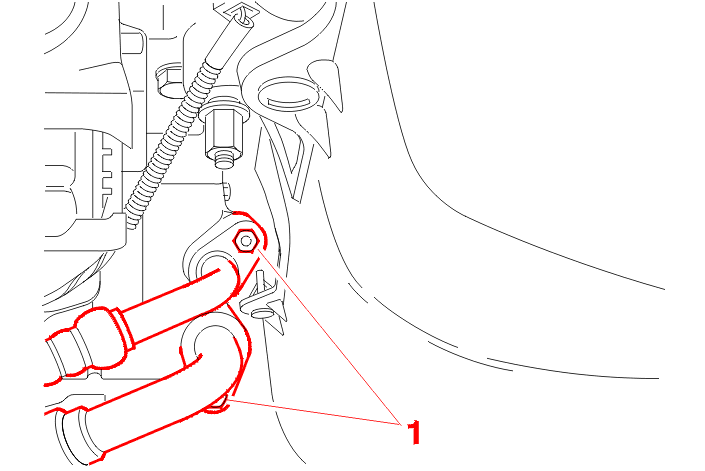

Demontera bultarna (1) .

Koppla bort kompressorns ingångs- och utgångskopplingar .

Täpp snabbt och tätt till ingångarna och utgångarna i kompressorn samt ledningarna (Med hjälp av propparna [1]) .

Koppla från strömförsörjningen (A) till kompressorn .

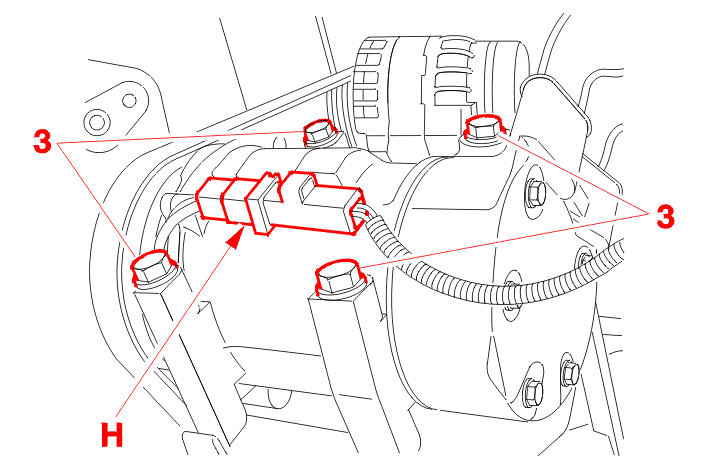

Skruva loss skruvarna (2) .

Demontera kompressorn (Med skruvarna (2)) .

3 - MONTERING

Montera kompressorn försedd med fästbultar (2) : Åtdragning 2.5 daNm .

Anslut åter matningsanslutningen (A) .

OBLIGATORISKT : anslut åter alla kopplingar försedda med nya packningar som smörjts med kompressorolja .

montera tillbaka tillbehörens drivrem .

Utför påfyllning i kylmedelskretsen ; Med hjälp av verktyget [2] .
