C5IG23F1 - 307
DEMONTERING - MONTERING SOLTAKSENHET

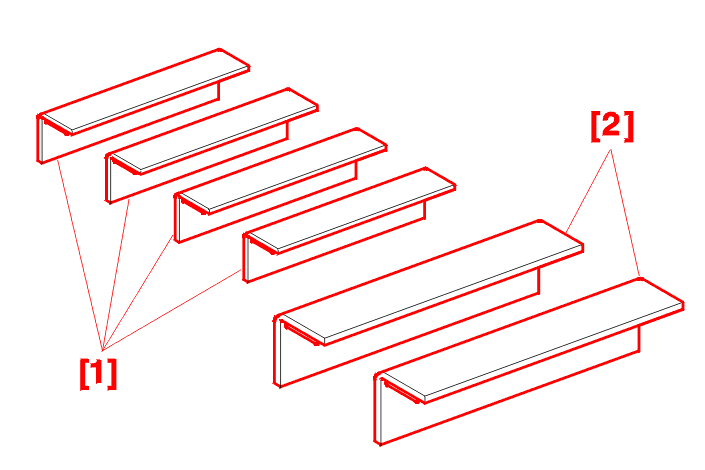

1 - SPECIALVERKTYG
[1] {{N11119}} cales de 2.5 mm pour positionnement du toit ouvrant (-).1355 - D .
[2] {{N11119}} cales de 2 mm pour positionnement du toit ouvrant (-).1355 - D .
2 - DEMONTERING
OBSERVERA : soltaket stängt .
Koppla ur kopplingsstycket (1) .
{{N11120}} désaccoupler les tuyaux d'évacuation d'eau (2) .
OBSERVERA : två personer behövs .
Demontera :
3 - MONTERING
OBSERVERA : {{n11122}} verifier que les tuyaux d'evacuation d'eau ne sont ni pinces ni obstrues lors de leur montage sur les embouts du toit ouvrant .
OBLIGATORISKT : {{n11123}} ne pas utiliser de graisse pour faciliter le montage des tuyaux d'evacuation d'eau (risque de fissuration des embouts d'evacuation d'eau au contact de la graisse) .
OBSERVERA : två personer behövs .
Sätt takluckan på plats .
{{N11124}} approcher les écrous (3) à la main .

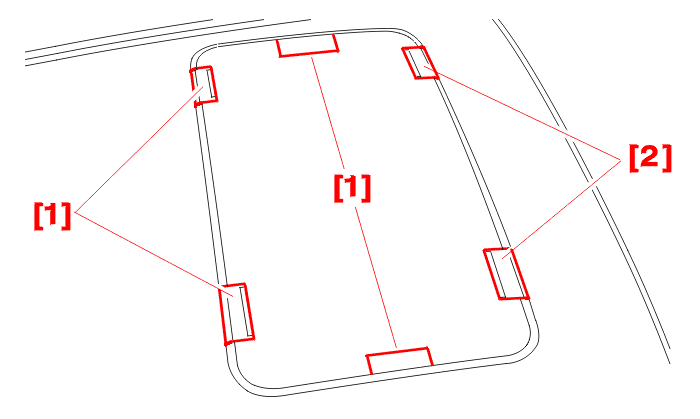

{{N11125}} placer les cales [1] à l'arrière du toit ouvrant latéralement .
{{N11126}} placer les cales [2] à l'avant du toit ouvrant .
{{N11127}} effectuer un préserrage symétrique des écrous (3) ; Från (A) till (F) .
Dra muttrarna (3) 0.75 daNm ; Från (A) till (F) .
OBSERVERA : {{n11128}} veiller a ce qu'aucune contrainte exterieure ne vienne perturber le positionnement et la fixation du toit ouvrant (proximite tolerie, faisceau electrique, airbag lateral) .
Montera anslutningen (1) .
{{N10589}} EFFECTUER UNE INITIALISATION ET UN APPRENTISSAGE DU TOIT OUVRANT .
Utför flera funktionsprov .
Montera tillbaka delarna i omvänd ordningsföljd .
OBLIGATORISKT : {{n10867}} utiliser les produits indiques en exercant de legers frottements dans le sens de la trame du tissu .
Rengör innertaket med tvål och vatten eller kemiskt ren bensin .
