D1AG02K1 - 307 MOTOR DW10TD MOTOR DW10ATED PARTIKELFILTER

DEMONTERING - MONTERING VÄXELSTRÖMSGENERATOR

1 - DEMONTERING

Koppla ifrån batteriet .

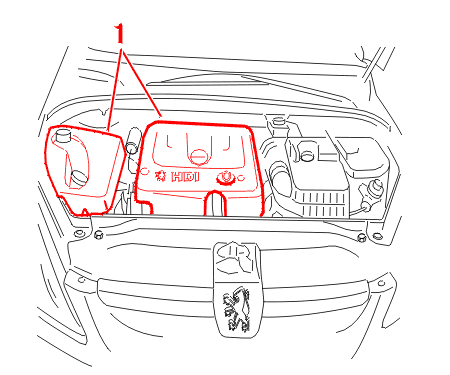

Demontera : Fodralen(1) .

Demontera :

• fodralen(1)
• drivremmen för tillbehör

Avlägsna delvis röret från kabelhärvan ; Motor .

Koppla ur de elektriska anslutningarna ; Växelströmsgenerator .

LUFTKONDITIONERING

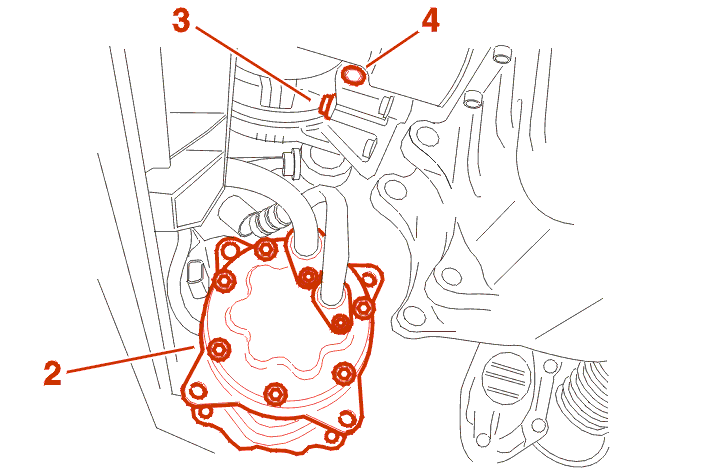

för åt sidan kylkompressorn (2) utan att öppna vätskekretsen .

OBSERVERA : se till att inte böja kylmedieslangarna (risk för skada) .

{{N9640}} desserrer la vis (3) afin que la vis (4) ne soit plus pincée .

ALLA MODELLER

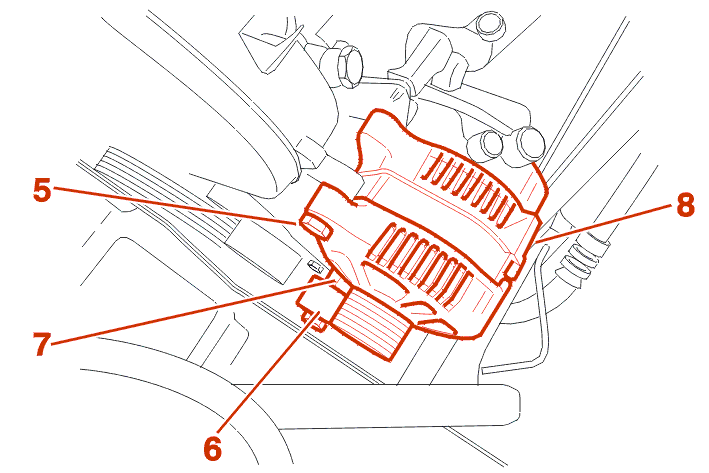

Demontera :

• generatorns övre fäste bak
• skruven (5)
• brytrullen (6)
• bulten till brytrullefästet (7)
• generatorn (8) genom att flytta den lite åt höger och dra den uppåt

2 - MONTERING

OBSERVERA : kontrollera att mellanläggen finns på tillbehörsfästet före tillbakamontering av växelströmsgeneratorn .

Montera tillbaka växelströmsgeneratorn (8) .

OBLIGATORISKT : momentdra fästbultarna och börja med de två fästbultarna på remskivans sida .

Åtdragningsmoment :

• bultarna (3) 2 daNm
• bultarna (4) 4 daNm
• bultarna (5) 4 daNm
• bultarna (7) 4 daNm
• övre fästbult bak ; 4 daNm
• mutter till brytrullen ; 4 daNm

LUFTKONDITIONERING

montera kylkompressorn .

ALLA MODELLER

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

Anslut åter batteriet .

Initialisera de olika styrboxarna .
