E2AK0ZK1 - 307 MOTOR DW10ATED

VILLKOR FÖR INGREPP I BRÄNSLESYSTEMET (SYSTEM BOSCH)

1 - REKOMMENDATIONER

OBSERVERA : tillägg av tilläggsprodukter som rengöringsmedel för bränslesystem eller återmetalliseringsmedel är förbjudet .

2 - SÄKERHETSFÖRESKRIFTER (VID INGREPP)

2 - 1 - INLEDNING

Alla ingrepp i insprutningssystemet skall utföras enligt följande regler och föreskrifter :

• regler som fastställts av hälsovårdsmyndigheterna
• för förebyggande av olyckor
• för miljöskydd

Ingreppen skall utföras av specialiserad personal som informerats om säkerhetsföreskrifter och om sådana försiktighetsåtgärder som bör vidtas .

2 - 2 - SÄKERHETSFÖRESKRIFTER

Med tanke på de mycket höga tryck (1350 bar) som kan råda i bränslesystemet skall följande instruktioner respekteras :

• det är förbjudet att röka i omedelbar närhet av högtryckskretsen vid ingreppen
• undvik att arbeta i närheten av öppen eld eller gnistor
• inget ingrepp med motorn i gång i bränslehögtryckskretsen
• när motorn stängts av, vänta 30 sekunder före ingrepp

OBSERVERA : väntetiden är nödvändig vid återgång bränslehögtryckskretsen till atmosfärtryck .

Motorn i drift :

• man bör alltid hålla sig utom räckhåll för en eventuell bränslestråle, som kan vålla allvarliga skador
• håll inte händerna i närheten av ett ställe på bränslehögtryckskretsen där läcka förekommer

2 - 3 - ARBETSOMRÅDE

Arbetsområdet skall vara rent (golv, mm) och fritt, delar som håller på att repareras skall förvaras skyddade mot damm .

2 - 4 - FÖRBEREDANDE ÅTGÄRDER

FÖRE INGREPP I SYSTEMET KAN DET VARA NÖDVÄNDIGT ATT RENGÖRA DEN KÄNSLIGA KRETSEN .

Delar av den känsliga kretsen :

• bränslefilter
• bränslehögtryckspump
• matningsramp (skena)
• bränslehögtrycksledningar
• spridarhållare

OBLIGATORISKT : instruktioner i fråga om renlighet: operatören skall ha rena kläder .

OBLIGATORISKT : täpp omedelbart efter demontering till kopplingarna i högtryckskretsen med pluggar för att undvika att smuts tränger in i högtryckskretsen .

OBLIGATORISKT : säkerhetsmoment: iaktta alltid åtdragningsmomenten för högtryckskretsen (rör, flänsar för spridarhållare), med en momentnyckel som kontrolleras regelbundet .

3 - BYTE AV DEL(AR) ; INGREPP SOM SKALL GÖRAS

OBSERVERA : före alla ingrepp på motorn, utför en avläsning av insprutningsstyrboxens minnen .

3 - 1 - FÖRBJUDNA ÅTGÄRDER

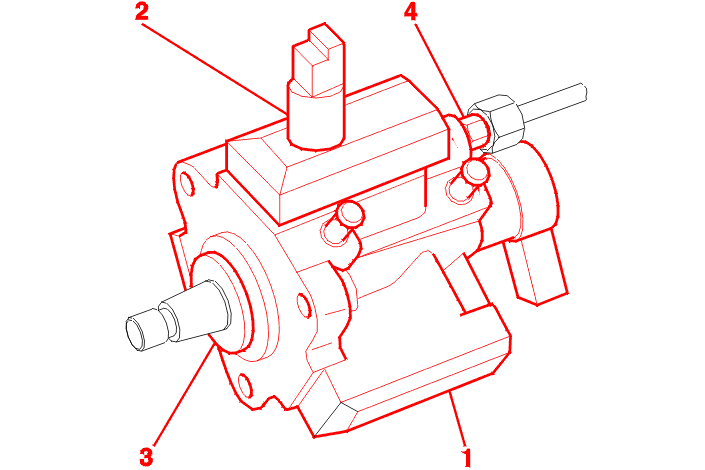

Skilj inte åt bränslehögtryckspumpen (4) från följande komponenter :

• bortkopplare av den 3:e kolven för bränslehögtryckspumpen (2)
• tätningsring (1)
• högtrycksutgångskoppling (3) (funktionsstörning)

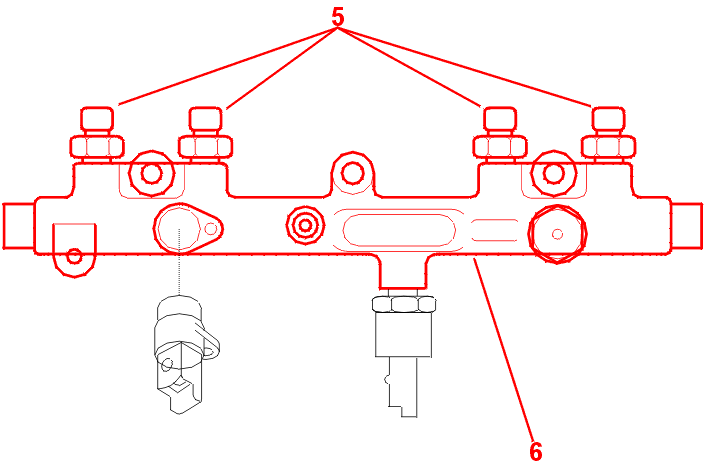

Skilj inte åt kopplingarna (5) från matningsrampen (6) (Funktionsstörning) .

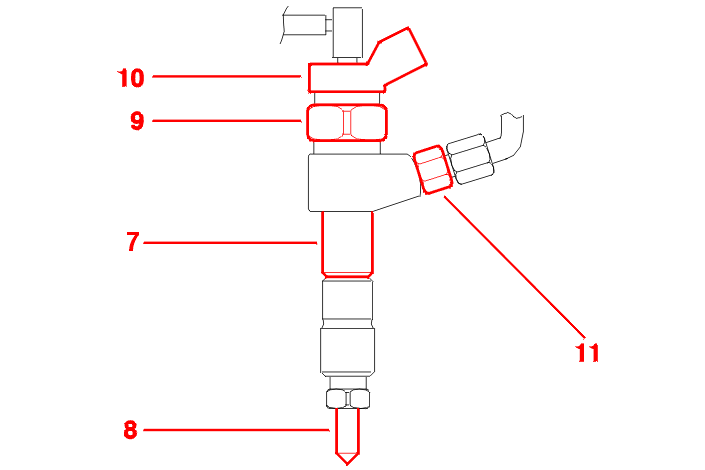

Skilj inte åt dieselspridarhållaren (8) från följande komponenter :

• spridare (7)
• elektromagnetisk komponent (10) (bränd)

Manövrera inte muttern (9) (Funktionsstörning) .

Skilj inte anslutningen (11) från spridaren .

OBSERVERA : det är förbjudet att ta bort sot på spridarspetsarna samt att rengöra med diesel eller ultraljud ; allt arbete på högtrycksrör kräver alltid byte av dessa .

3 - 2 - BYTE AV DEL(AR)

Vid byte av en insprutningsstyrbox är det nödvändigt att programmera kodlåssystemet .

För att utföra arbetet måste följande villkor uppfyllas :

• ha koden för åtkomst till den analoga modulen (finns på kundens konfidentiella kort)
• ha en ny insprutningsstyrbox och ett diagnosverktyg
• utföra en programmering av motorstyrboxen (Programmering motorstyrbox)
• vid behov : utföra en programmering av insprutningsstyrboxen

3 - 3 - PROGRAMMERING AV STYRBOXEN

Uppdateringen av styrboxens programvara sker genom programmering med hjälp av DIAG 2000 .

Detta moment utförs med hjälp av diagnosverktygen .

3 - 4 - BYTE AV INSPRUTNINGSSTYRBOX

OBSERVERA : byte av insprutningsstyrbox mellan två bilar leder till att bilen inte kan startas .

4 - FÖRPACKNING TILL RETURNERING AV REKLAMATIONS DEL

4 - 1 - RETURNERING AV DELAR I INSPRUTNINGSSYSTEMET

Före returnering till ett kontrollcenter skall följande delar täppas till, placeras i en plastpåse och packas in i reservdelarnas ursprungliga emballage :

• spridare
• bränslehögtryckspump
• matningsramp
• givare bränslehögtryck
